海湾火灾自动报警系统（常见消防报警设备故障维修及处理方法汇总）

海湾消防火灾自动报警系统主要包括控制器、现场设备、连接线路等几部分，当出现故障时必须根据故障现象进行分析，才能确定故障的具体原因。

下面以GST-5000火灾报警控制器系统为例，分析一下各部分在系统运行过程中可能出现的故障现象以及处理措施。

 1、海湾消防系统常见故障以及处理方法：

2、海湾消防主机故障怎么屏蔽？

当火灾自动报警系统外部设备（如火灾探测器、消防模块或火灾显示盘等）发生故障时，可将它屏蔽掉，待修理或更换后，再利用取消屏蔽功能将设备恢复。

设备屏蔽操作步骤：

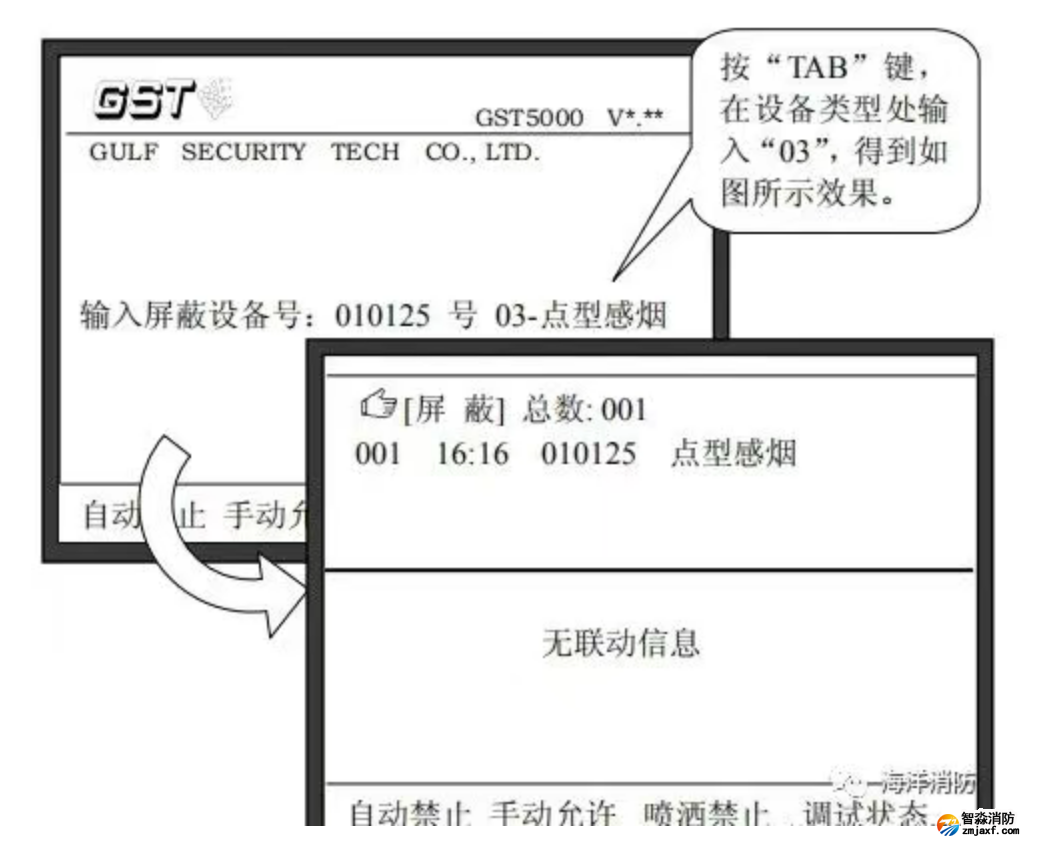

按下“屏蔽”键（若消防主机处于锁键状态，需输入用户密码解锁），屏幕显示如下图所示。

假设需要屏蔽的现场设备用户编码为010125的点型感烟探测器，其屏蔽操作应按照如下步骤进行：

①输入想要屏蔽的现场设备用户编码“010125”；

②按“TAB”键，设备类型处为高亮条；

③输入其设备类型“03”（对应设备类型可参阅说明书后的设备类型表，或者8位二次码的最后2位）

④按“确认”键存储，如该设备未曾被屏蔽，屏幕的屏蔽信息中将增加该设备，否则在显示屏上提示输入错误。

若对本机声光警报器进行屏蔽，则用户编码前6位为本机二次码，设备类型为76-警报输出，确认后本机声光警报器将被屏蔽，

若对本机火警传输设备进行屏蔽，则用户编码前4位为本机二次码，设备类型为77-报警传输．确认后本机火警传输设备警将被屏蔽。

注意：在进行消防主机“屏蔽”操作中输入设备的编码时，可以使用通配符“*”，“*”代表这一位可以是0~9中的任意一个数字，这个功能可以方便的将一类设备取消屏蔽。

例如：如果要屏蔽掉系统中所有的点型感烟火灾探测器，我们可以在屏蔽操作时输入：“******”，“TAB”，“03”，这样所有点型感烟火灾探测器将被屏蔽。其中“03”为点型感烟火灾探测器设备类型代码。

3、海湾消防报警主机维修之液晶屏故障？

关于海湾消防报警主机维修需要有针对性，需要把海湾消防报警主机维修问题具体到具体的位置，比如像液晶屏故障，可以分为屏幕不显示，屏幕显示暗淡等。

针对消防报警主机维修问题中的屏幕不显示，我们就需要检查，消防报警控制器是否已正常供电，检查方法，就是检查消防报警控制器的按键板上的指示灯是否点亮，如果点亮，表明报警控制器已正常供电。

然后检查屏幕与开关板的数据线和电源连接是否松动，连接线没有松动，很有可能是液晶屏损坏。

消防报警主机维修时就只需要更换液晶屏。屏幕显示暗淡，就需要检查电源线是否松动。

另外就是背光管损坏了，维修时就只需要更换背光管就可以。

4、海湾消防主机，设备显示未定义是什么情况造成的？

解答这个问题首先我们了解下什么叫未定义，未定义简单点来说就是这个点位设备在海湾消防主机上未设置过，如设备二次码（二次码含设备类型）等…

那什么情况下会造成设备未定义呢，主要有以下原因：

1、新增加的设备。新增加的设备，还未进行调试，消防主机上未设置。

2、更换设备时未对设备进行编码操作，更换损坏设备时需要将换上去的新设备进行编码操作，地址码需与损坏设备一致，且更换设备设备类型也需要一致。

3、消防主机调试问题。对该点位设备未进行调试，遗漏掉了。

5、海湾消防主机控制器调试过程中常见故障：

①控制器屏幕显示颜色不正，界面文字不清晰。

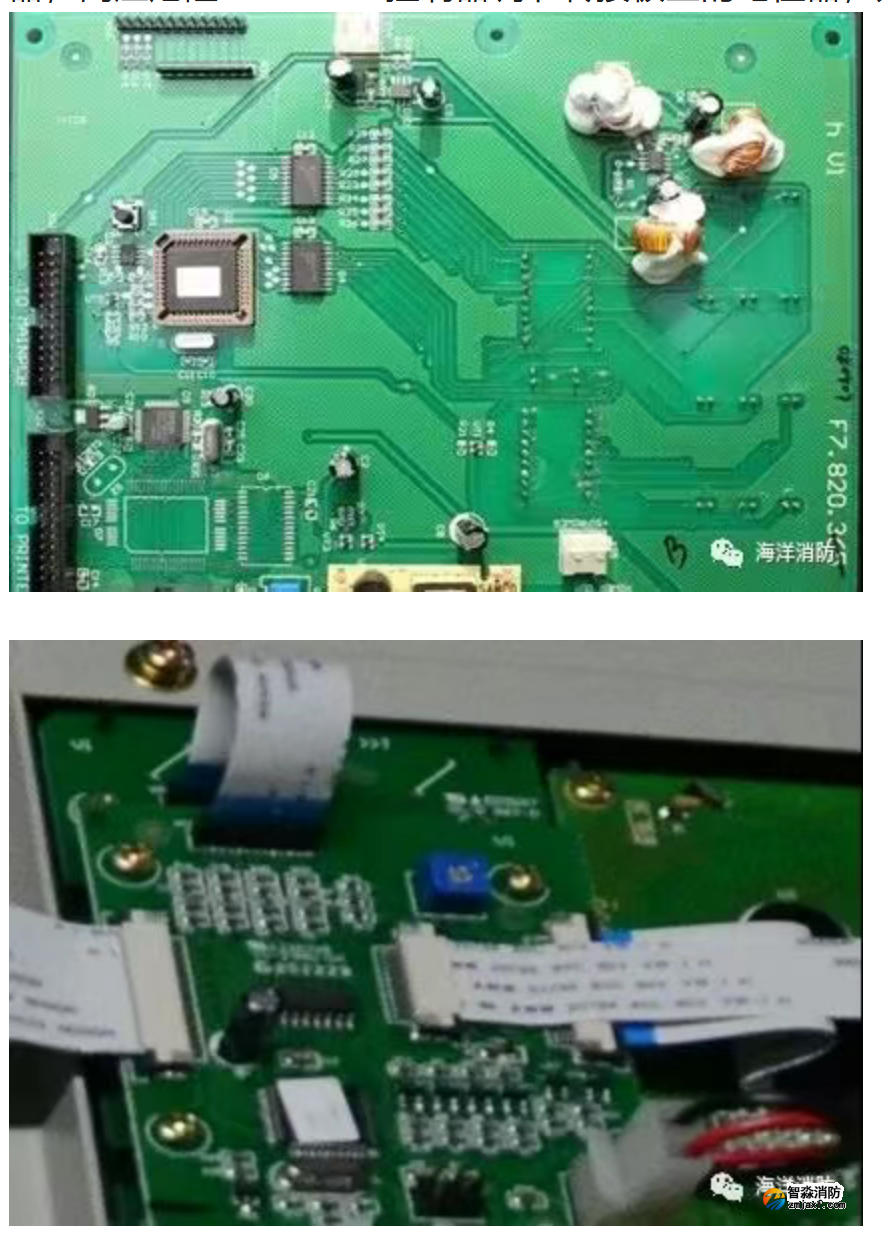

解决办法：GST5000/500控制器调节开关板上电位器、注意不要接触开关板上的逆变器，高压危险！GST200控制器调节转接板上的电位器，如下图。

②总线设备注册总数与实际设备数量不符合，或多或少

解决办法：检查回路总线上设备的回码值，排除线路问题。

回码值＜0400：总线工作不可靠，可能会导致一些设备注册不上、误报总线设备故障。

0500＜回码值＜0550:总线工作很可靠，基本不存在干扰。

0550＜回码值＜0600:总线受轻微干扰，可以正常工作。

回码值＞600:可能导致注册设备数量较实际多.设备会报故障或误报火警、反馈。

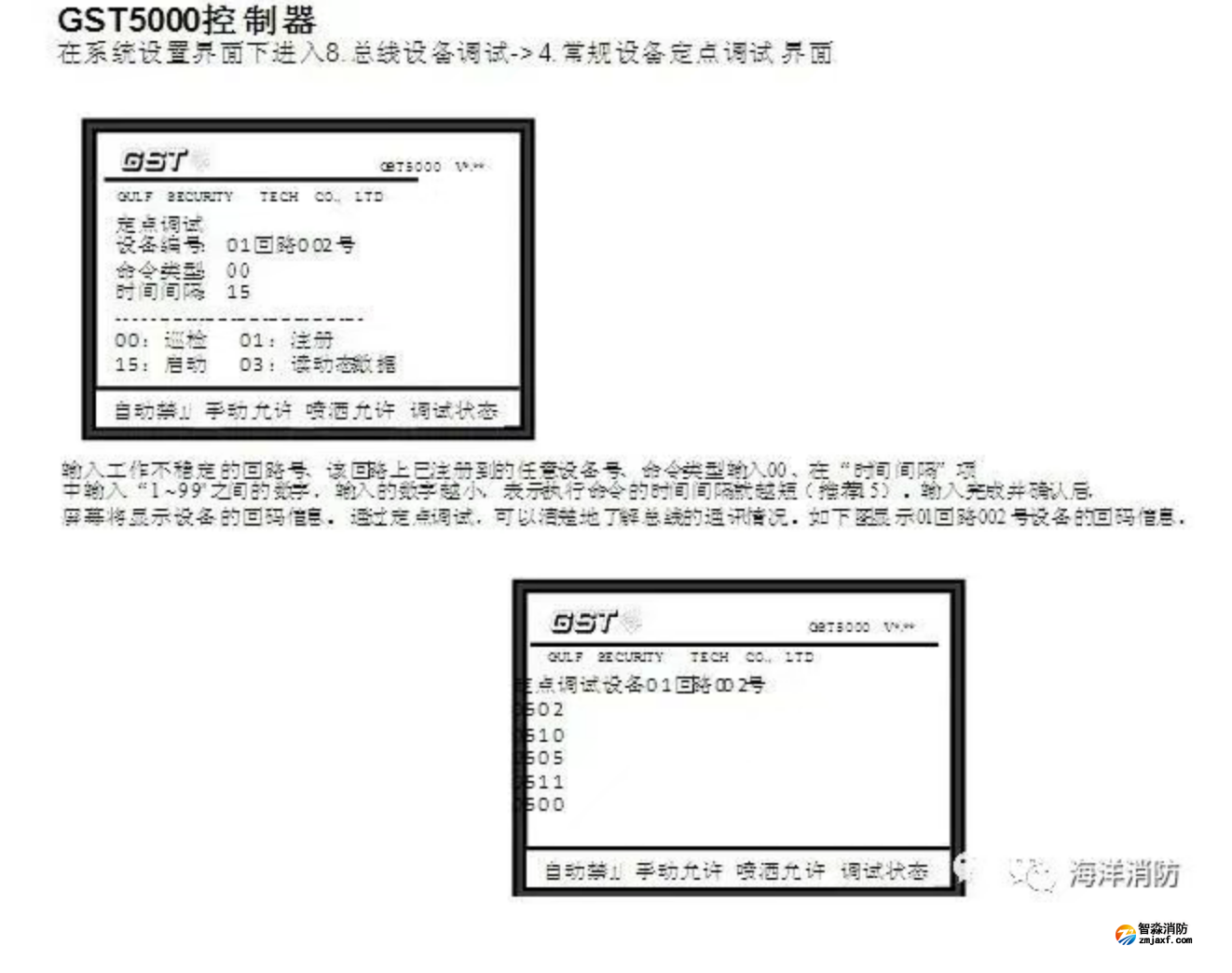

　　具体操作如下:

③直接控制盘报故障

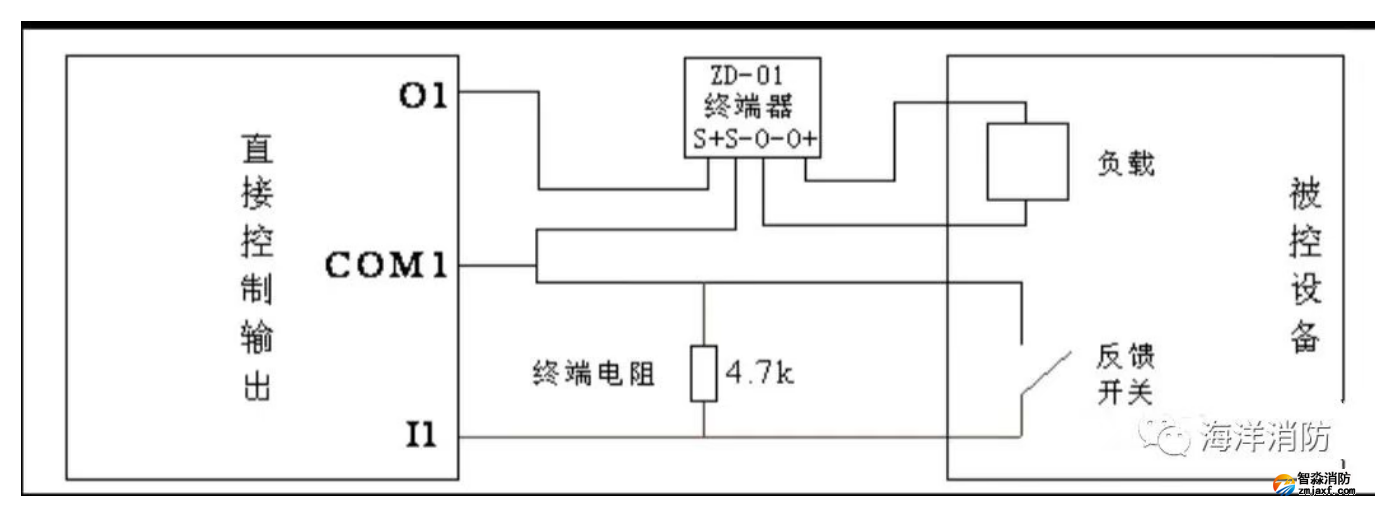

解决办法：一般直接控制盘报故障多为接线错误或检线电阻接触不良造成。正确接线方法如下图。

注意：由于直接控制输出具有检线功能，当需要直接控制输出与总线模块共同控制同一被控设备时，二者不能直接并联使用，直接控制输出端需要增加继电器，以免影响检线。

④控制器报交流电、备电故障。

解决办法：

1、交流电故障：可能原因为无交流电、交流保险管烧断，检查交流电源和保险管，如有问题使其恢复正常。

2、备电故障：可能原因为保险坏、线路连接不良、蓄电池亏电或损坏，对应处理办法：换保险管（参数见标签）打开电源盒检查有关接插件，在交流供电的情况下开机8小时以上，若仍不能消除故障则更换电池

⑤声光讯响器不动作

解决办法：检查设备定义时是否将其定义为了脉冲输出，切记声光讯响器的设备特性为“电平”。

6、火灾显示盘注册异常、通讯异常故障。

解决办法：

注册异常：调试时开机先打开D02电源盘等待半分钟左右再开控制器开关（火灾显示盘完好、接线正确的情况下）。

通讯异常：可能是AB线接反或者是施工人员不注意将层显底座上内A外A、内B外B上的短路片弄丢，检查层显是否通讯正常只要看看层显上显示的时间是否与主机一致就可以了。

7、光电感烟探测器误报火警

解决办法：感烟探测器迷宫内灰尘较多，需要清洗。建议在建筑物装潢未完成前最好不要将探头上的防护罩撤去，以免为调试带来不必要的麻烦。

8、现场模块报故障：8301、8304、8300、8305模块

解决办法：模块类设备报故障一般原因为接线错误、接线需安装说明书正确接线，检查报故障设备与底座安装是否牢固；检查总线，电源线接线是否牢固；检查电源线电压是否正常；检查设备是否损坏。

二、CRT调试过程中常见故障

1、电话、广播模块数量超出盘上按钮数量

在数据库中的电话广播盘上进行虚拟定义，将超出部分定义到手动盘上。数量超过90个时，将第90个的虚拟定义设为“******”。

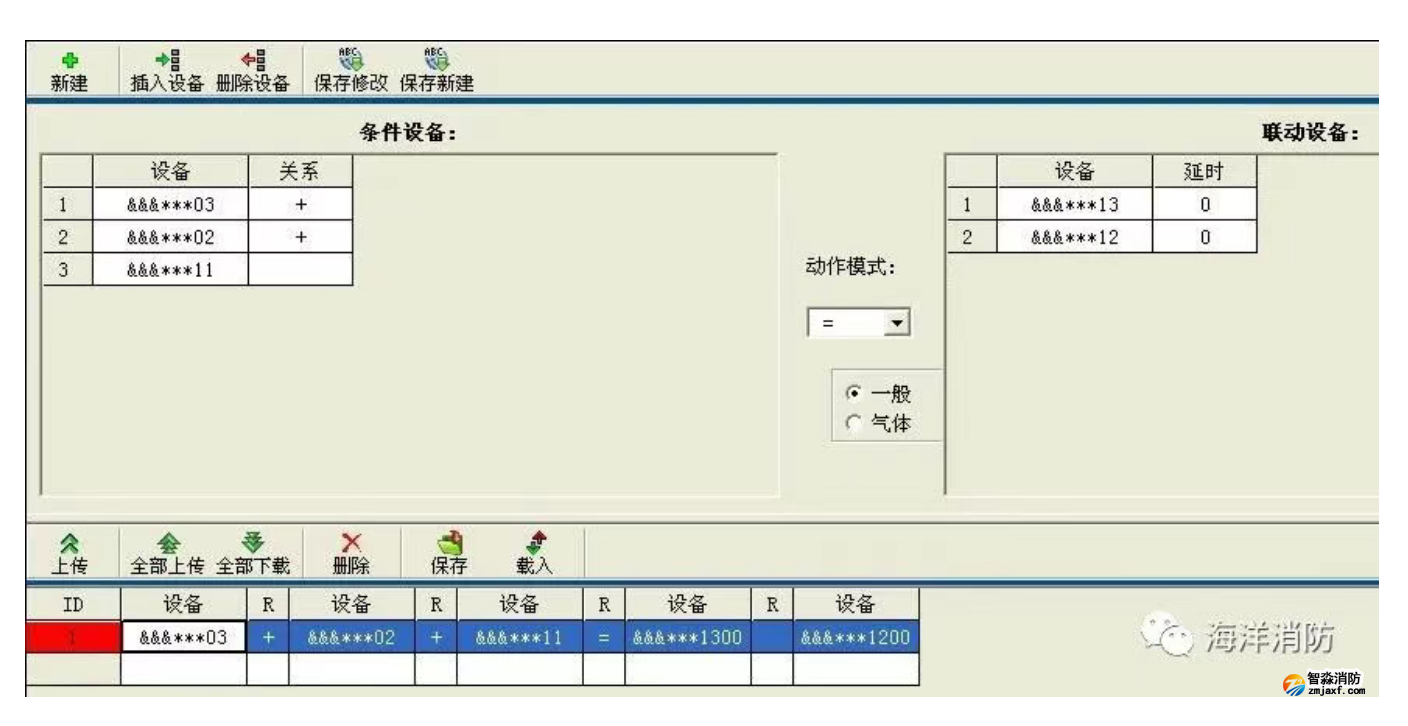

2、编写联动公式时提示“不能包含气体设备”

500、5000控制器编写气体联动公式时要选到“气体”项。

3、数据库上传下载失败

检查下载板是否已经注册到控制器中；

检查串口设置是否正确；

检查数据库中控制器地址是否和实际控制器地址一致。

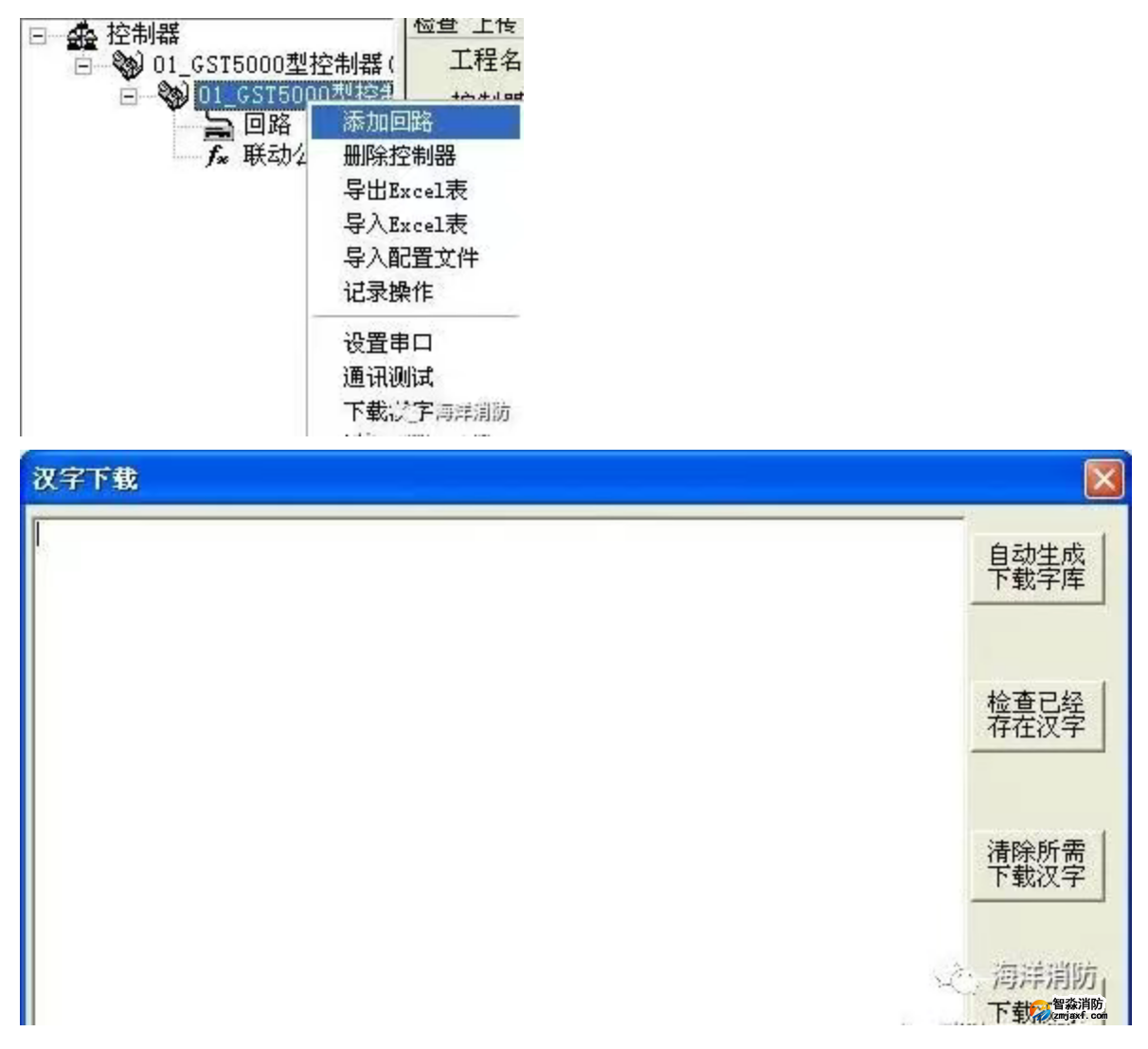

4、数据库下载后控制器汉字显示不全

使用汉字下载工具将缺失部分下载到控制器中。

1、控制器报从机故障

解决办法：检查联网线路是否有断路、短路、接地等情况，再检查联网线序是否接反，如果是CAN联网还需检查联网板上的终端120 Ω设置是否正确。

2、GST200控制器注册不上联网卡

解决办法：将控制的状态设置为调试状态，开关机注册，控制器显示一级网络正常，则表示控制器注册联网卡成功。

四、广播电话调试过程中常见故障

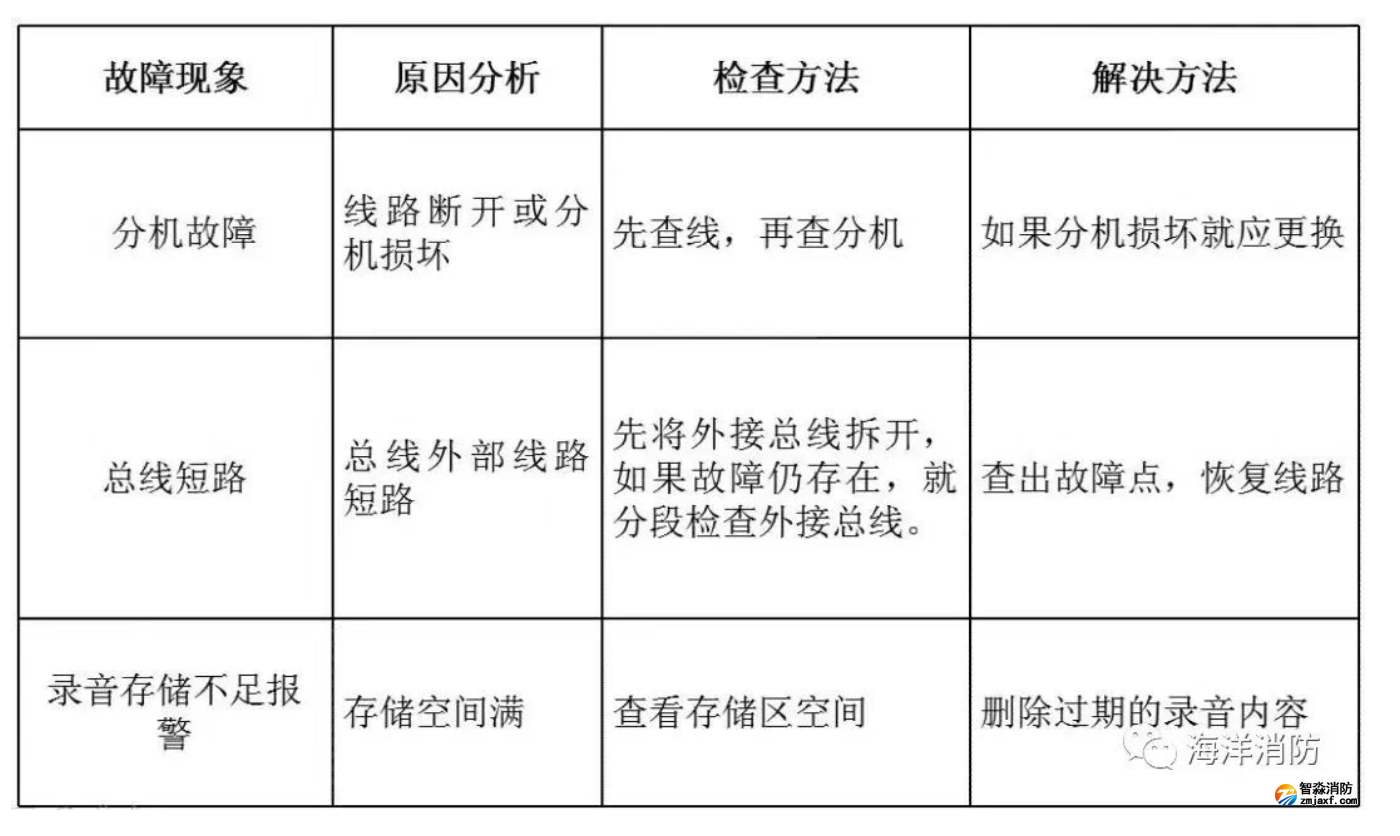

电话系统故障

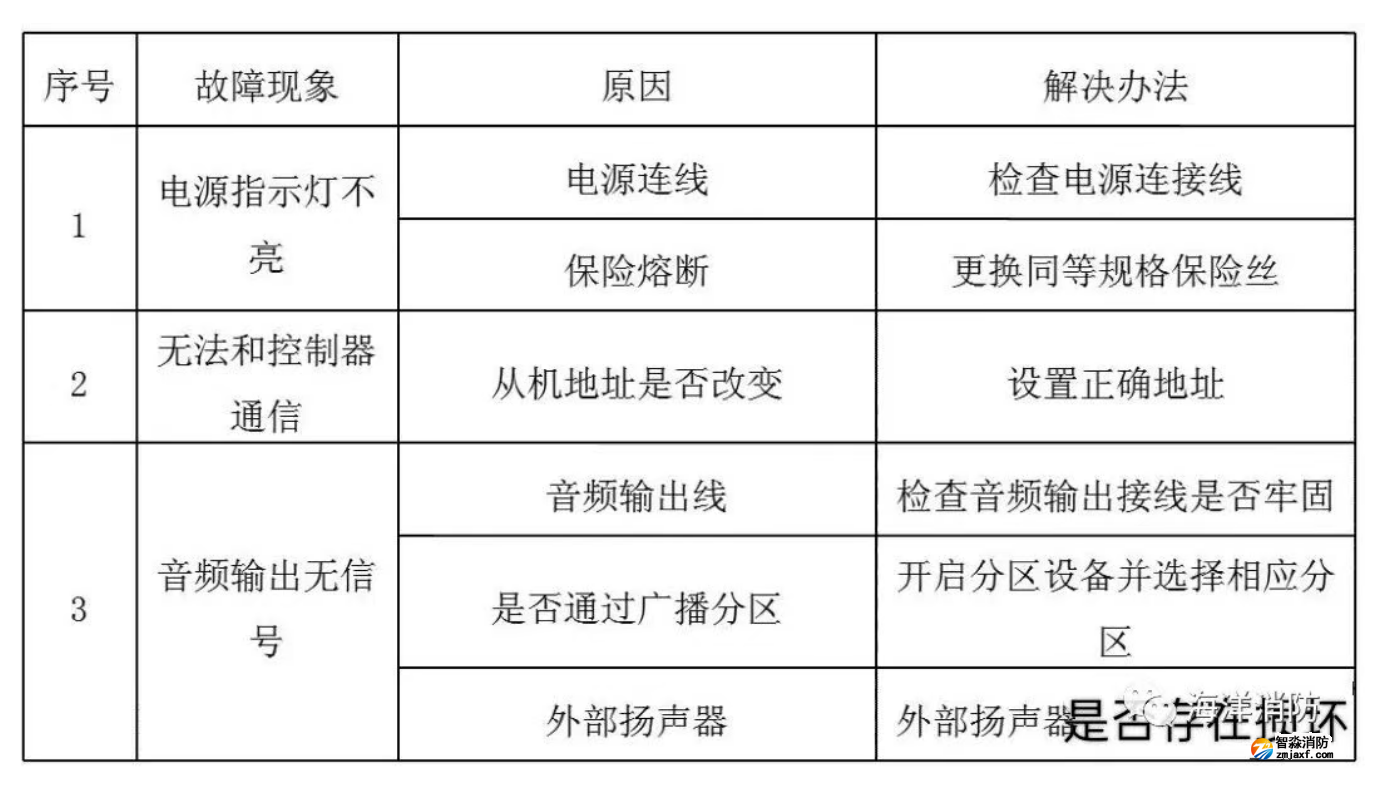

广播系统故障

JTY-HM-GST102线型光束感烟火灾探测器常见故障及维修方法：

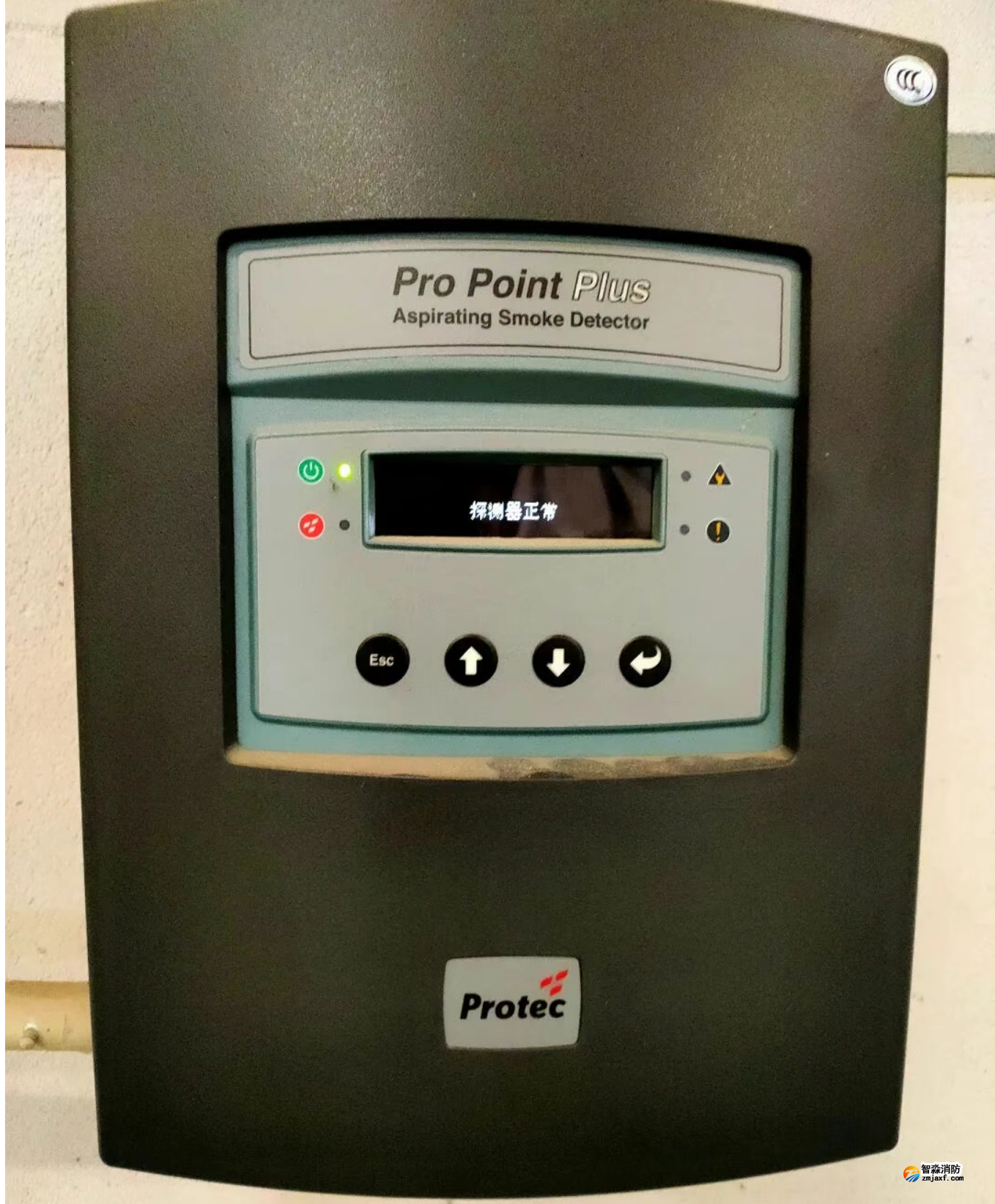

海湾GST-HSSD吸气式烟感常见故障及处理方法：

　1、上电报探测器故障或不能进入工作状态

　　①过滤器和主板的连接线错接（应接到靠右FILTER插子上）；

　　②过滤器损坏

2、“低流量”错误消息

此故障现象进行调试都解决。调试方法如下：

检查出现错误的管道是否被堵塞；

如果管道没有被使用，检查这个管对应的传感器是否已经被禁用；

操作步骤:

探测器的1到4号管有如下独立参数：Sensorpipe(传感器导管)、Flowlow(低流量)、Flowhigh(高流量)、Flowpipe(流量导管)。例如，Flowpipe1(流量导管1)就表示导管1当前的空气流速。

Sensorpipe1(传感器导管1)到Sensorpipe4(传感器导管4)通常用于允许或禁止探测器的特定导管入口的流量检测。

如果有任何一个导管没有使用，为了避免出现流量故障，应将对应导管入口的流量探测器（SensorPipe）设为No（否）。

Flowlow(低流量)是指一个阈值，当空气流量低于此值时，将触发一个故障信号（可能是管子堵塞）。

Flowhigh(高流量)是指一个阈值，当空气流量高于此值时，将触发故障指示（可能是导管入口脱落或损伤）。

Flowlow(低流量)和Flowhigh(高流量)参数可以在上电开始自动设置或者选择流量设置时进行设置，操作如下：

设置此值为Yes（是），将把探测器置于自动调整流量限制模式。它将花一些时间来根据当前流量来设置流量故障的门限值。

Flowpipe1(流量导管1)到Flowpipe4(流量导管4)的空气流速表示仅用于显示目的而不能改变。

　　检查低流量故障阈值是否太高

　　操作步骤同上

　　考虑增加吸气（扇）速度

Setupmenu>Airflow

输入的值将把探测器中抽气器速度设定在一定的范围内。输入的速度越低，空气流动的速度就越低，电能的消耗就越低。

以上操作可以使用SenseNET软件进行在线设置。也可以使其恢复出场设置，然后再重新开机进行自动学习。

Setupmenu>Miscellaneous

对探测器该功能有两个目的。如果使用者已经改变了任何一个探测器的功能，该功能就显示为No（否），它表明探测器没有处于出厂的默认值。设置该功能为Yes（是）可将探测器参数恢复到出厂时的默认设置。

3、主板有器件击穿或数据线对地阻值低的现象

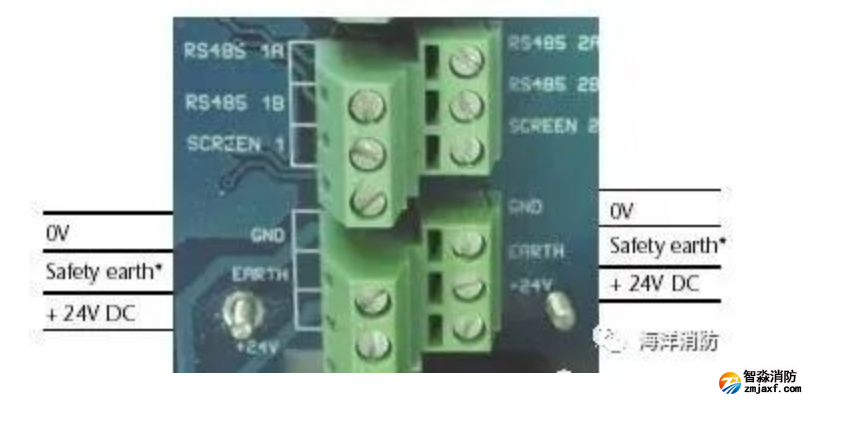

注意：吸气式的工作电压是有极性的24V电压

4、显示异常

液晶坏了呗^_^

5、显示Separatorchange

灰尘隔离器装反←_←

GST-HSSD空气采样式感烟火灾探测报警器是一种需要极少维护的探测系统。

如果需要的话，可用潮的（而不是特别湿的）布做一下设备的外部清洁工作。不要使用溶剂，因为这可能会损坏显示屏。

唯一需要在工作过程中现场更换的部分是灰尘隔离组件。灰尘隔离情况可以用Diagnosticsmenu(诊断菜单)里的DustSeparator(灰尘隔离器)来检验，它以百分比形式显示灰尘隔离器的效率。

当这个值低于80%时探测器会发出一个Separatorrenew(隔离器需要更新)消息，这时灰尘隔离器就需要更换了，

因为维护人员可能会接触到灰尘隔离器中的灰尘，这种灰尘可能是包含对人体有害的物质。

因此当更换灰尘滤除器时，特别建议操作人员戴上合适的面具和能避免接触到灰尘的衣服。已用过的隔离器应该被丢弃，而不应再次利用。

下面说明如何更换灰尘隔离器。一定要确保隔离器完全被放置到位，否则探测器将不能找到它，并一直显示Separatorchange（更换隔离器）。

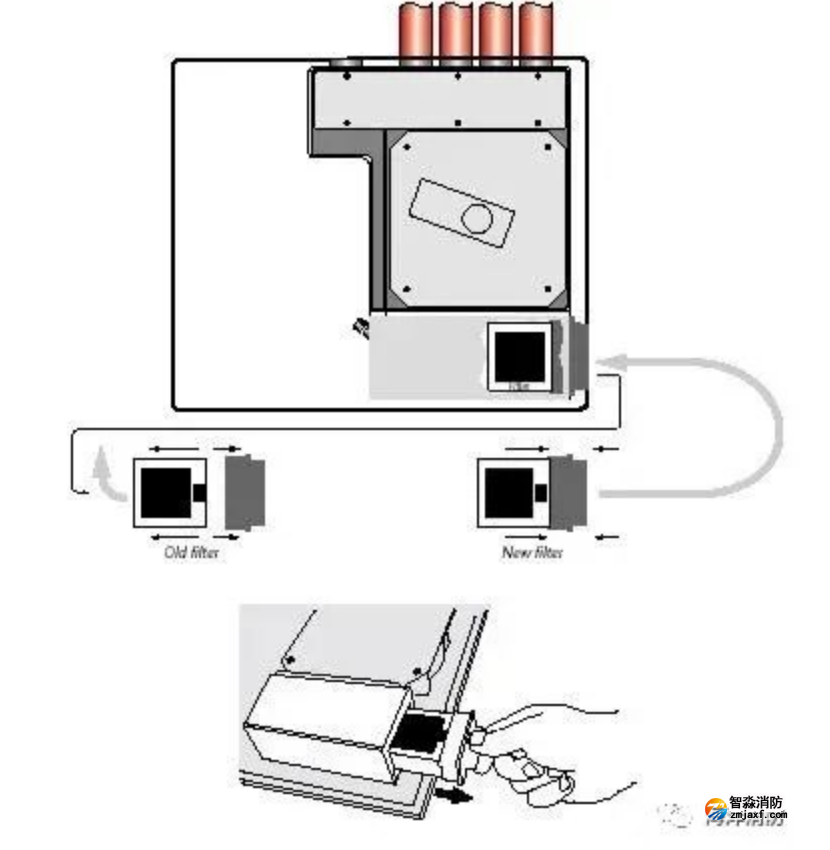

用钥匙打开前盖，找到如图20所示位于探测器右下角的灰尘隔离器。

将上面的过滤部件取下并处置后，将新的过滤部件装上，并将灰尘隔离器重新插入到探测器中，滤除器应该是标着“IN”的一端朝着探测器的前面。如果滤除器插入方面错误，探测器将不能找到它，并一直显示Separatorchange(更换隔离器)。

一、主机参数等

1、特点容量大、可靠性高：采用多微处理器并行处理，最多可管理20个总线制监控点回路，共计4840个总线制报警联动点。对联动类和报警类总线设备设有不掉电备份。

2、窗口化、汉字菜单式显示界面：采用窗口化菜单式命令，增加了每屏所包含的信息量，汉字菜单明白易懂、方便直观。

3、灵活的模块化结构和多种功能配置选择：主控部分由接口统一的各类功能模块组成，通过调整接入的回路板数实现总线设备从1点到4840点间的任意配置。

4、配备智能化手动消防启动盘：接线少、允许布线距离长、可靠性高，每个启/停键均可通过定义与系统所连接的任意一个总线设备关联，完成对该总线制联动设备的启/停控制。

5、具备全面自检功能的多线制控制盘：配备的多线制控制盘具有输出线断路、短路和指示灯检测功能，可最大限度保障控制盘本身及其与重要设备之间连接的可靠性。

6、独立的气体喷洒控制密码和联动公式编程：对气体喷洒设备提供了独立的控制密码和联动编程空间，并有相应的声光指示。

7、可配接汉字式火灾显示盘：可配接海湾公司生产的汉字式火灾显示盘，汉字信息无需下载，并可以通过对火灾显示盘的设备定义灵活实现分楼区及分楼层显示功能。

8、模块式开关电源：可在宽主电电压范围内高效节能运行，合理的充电电路和可靠的多级保护延长了电池的使用寿命。

9、液晶屏规格：320×240图形点阵，可显示12行汉字信息。

10、控制器容量：最多可带20个242地址编码点回路，最大容量为4840个地址编码点；可外接64台火灾显示盘；支持多级联网，每级最多可接32台其它类型控制器。

11、线制：控制器与探测器间采用无极性信号二总线连接，与各类控制模块间除无极性二总线外，还需外加二根DC24V电源总线。

12、使用环境：温度0℃~+40℃，相对湿度≤95%，不结露。

13、电源：主电为交流220V，控制器备电为DC24V、24Ah密封铅电池，联动备电为DC24V、38Ah密封铅电池。功耗：≤150W。

二、详细的操作：

1、开机与关机

开机操作：打开为控制器供电的交流电源开关，再打开电源盘的备电开关和主电开关，最后打开控制器的备电开关和工作开关。系统会自动进入上电初始化、自检状态，显示注册信息，完成后开机结束。

关机操作：按照与开机相反的顺序，先关掉控制器的工作开关和备电开关，再关掉电源盘的主电开关和备电开关，最后关掉交流电源开关，各个备电开关务必关掉。

2、键盘解锁与锁键盘

键盘解锁：控制器开机默认为“锁键”状态，若要进行命令功能键（除“自检”“消音”“记录检查”键外）操作，液晶屏会显示要求输入密码的画面，输入正确的用户密码并按下“确认”键，即可继续操作。

锁键盘：操作结束或值班人员离开时，按下“锁键”功能键，屏幕下方显示“请确认锁键盘”时，按下“确认”键，此时键盘上多数命令功能键均要求重新输入密码。

3、监视现场设备

信息显示：系统中有报警、故障、动作和隔离等信息时，将全屏显示；若信息多于一种，会自动分屏显示各类信息，箭头指向的窗口为当前窗口，可使用“窗口切换”键切换当前窗口，用“分屏/全屏”键实现当前信息窗口的分屏和全屏显示转换。

消音：接收到火警、故障或动作等信息时，控制器扬声器会发出警报声，按“消音”键，消音指示灯点亮，扬声器停止报警。当再次按下“消音”键或有新的警报发生时，消音指示灯熄灭，再次发出警报声。

复位（清除）：火警、故障或动作等处理完毕后，按下“复位”键、“确认”键，可清除当前所有火警、故障和动作显示及所有控制命令。

隔离：外部设备发生故障且不能及时排除时，按下“隔离”键，输入用户编码，按“Tab”键，输入设备类型，按“确认”键，可将故障设备暂时从系统中隔离。

取消隔离（释放）：原隔离设备经修理或更换后，按下“取消隔离”键，输入用户编码，按“Tab”键，输入设备类型，按“确认”键，将设备恢复。

4、手自动操作

按下“启动控制”键，按“△＝”“＝▽”键选择相应方式后按“确认”键存储，系统即工作在所选的状态下。

手动方式下可通过主控键盘或手动消防启动盘对联动设备进行启动和停动操作，手动允许时，面板上的“手动允许”灯点亮。

自动方式包括不允许、部分允许、全部允许三种方式，部分自动允许只允许联动公式中含有“==”的联动公式参加联动，部分自动允许和全部自动允许时，面板上的“自动允许”灯亮。

5、单点启动与停动设备

单点启动：按下“启动”键，按“确认”键，输入设备号，按“Tab”键把光标转到设备类型处，输入设备类型，按“确认”键，即可启动设备。

停动设备：按下“停动”键，输入设备号，按“确认”键，即可停动设备
