1、范围

　　本文件规定了预制式全氟己酮灭火装置的分类和标记，要求，试验方法，检验规则，标志、包装、运输和贮存，使用说明书编写要求等。

　　本文件适用于预制式全氟己酮灭火装置的产品设计、制造和检验。

2、规范性引用文件

　　下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

　　GB/T 150（所有部分）压力容器

　　GB/T 4208-2017外壳防护等级（IP代码）

　　GB 4351.1-2005手提式灭火器第1部分：性能和结构要求

　　GB 4396-2005二氧化碳灭火剂

　　GB/T 5099（所有部分）钢质无缝气瓶

　　GB/T 5100钢质焊接气瓶

　　GB/T 8979纯氮、高纯氮和超纯氮

　　GB/T 9969工业产品使用说明书总则

　　GB/T 11640铝合金无缝气瓶

　　GB 16669-2010二氧化碳灭火系统及部件通用技术条件

　　GB 25972-2010气体灭火系统及部件

　　XF 61-2010固定灭火系统驱动、控制装置通用技术条件

　　XF 499.1-2010气溶胶灭火系统第1部分：热气溶胶灭火装置

　　XF 602-2013干粉灭火装置

　　XF 892.1-2010消防机器人第1部分：通用技术条件

　　XF 1149-2014细水雾灭火装置

　　XF 1167-2014探火管式灭火装置

　　XF 1203气体灭火系统灭火剂充装规定

3、术语和定义

　　GB 25972-2010界定的以及下列术语和定义适用于本文件。

3.1 预制式全氟己酮灭火装置 pre-engineered perfluorohexanone fire extinguishing device

　　按一定的应用条件，将全氟己酮灭火剂储存装置和喷放部件等预先组装起来的成套灭火设备。

　　注：以下简称“灭火装置”。

3.2 内贮压式灭火装置 storage pressure fire extinguishing device

　　灭火剂与驱动气体贮存于同一容器的灭火装置。

3.3 外贮压式灭火装置 cylinder operated fire extinguishing device

　　灭火剂与驱动气体贮存于不同容器的灭火装置。

3.4 产气驱动式灭火装置 gas generator propelled fire extinguishing device

　　通过产气剂产生驱动气体驱动灭火剂释放的灭火装置。

3.5 灭火装置最大工作压力 extinguishing device maximum working pressure

　　内贮压式灭火装置最大工作压力是指具有额定充装量的灭火剂贮存容器，在最高使用环境温度时灭火剂贮存容器内部的平衡压力。

　　外贮压式灭火装置最大工作压力是指在灭火装置正常动作状况下，减压装置出口的最大压力。

　　产气驱动式灭火装置最大工作压力是指在灭火装置正常动作状况下，产气装置与配套容器内产生气体的最大压力。

3.6 喷射时间 discharging time

　　从喷嘴开始喷出灭火剂至灭火剂喷射结束的时间。

3.7 平面火灾 flat surface fire

　　局部应用保护中，保护对象为平直表面火灾。

3.8 立体火灾3-dimension fire

　　局部应用保护中，保护对象为不规则物体火灾。

4、分类和标记

4.1 按灭火剂驱动方式分类：

　　a）内贮压式灭火装置（以N表示）；

　　b）外贮压式灭火装置（以W表示）；

　　c）产气驱动式灭火装置（以Q表示）。

4.2 标记

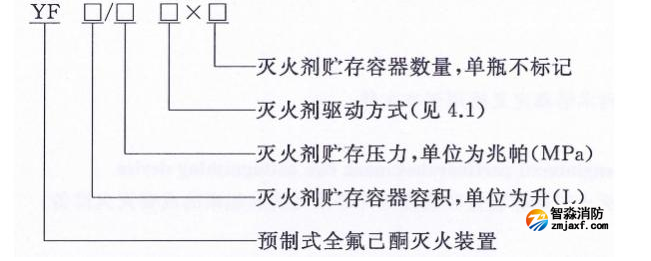

　　预制式全氟己酮灭火装置的标记由灭火装置代号、灭火剂贮存容器容积、灭火剂贮存压力、灭火剂驱动方式、灭火剂贮存容器数量组成，标记形式可采用下列方式。

示例1：

　　灭火剂贮存容器单瓶容积20L，贮存压力1.2MPa，灭火剂贮存容器数量为1的内贮压式预制式全氟己酮灭火装置。标记为：YF20/1.2N。

　　示例2：

　　灭火剂贮存容器单瓶容积70L，贮存压力为常压，灭火剂贮存容器数量为2的外贮压式预制式全氟己酮灭火装置。标记为：YF70W×2。

　　示例3：

　　灭火剂贮存容器单瓶容积10L，贮存压力为常压，灭火剂贮存容器数量为1的产气驱动式预制式全氟己酮灭火装置。标记为：YF10Q。

5、要求

5.1 灭火装置

5.1.1组成

　　灭火装置应至少由灭火剂贮存装置、喷放部件等组成。

5.1.2外观质量

　　灭火装置外观应符合下列要求：

　　a）装置各构成部件应无明显加工缺陷或机械损伤，部件外表面应进行防腐处理，防腐涂层、镀层应完整、均匀；

　　b）在灭火剂贮存容器上应标注灭火剂的名称，字迹应明显、清晰；

　　c）灭火装置铭牌应牢固地设置在系统明显部位，注明：装置名称、型号规格、执行标准代号、灭火剂充装总质量、工作温度范围、生产单位、产品编号、出厂日期等内容。

5.1.3主要参数

　　灭火装置主要参数应符合表1的规定。
