海湾防爆GSTN9811 (Ex)光电感烟火灾探测器接线安装说明

海湾防爆JTY-GM-GSTN9811 (Ex)点型光电感烟火灾探测器（以下简消防烟感探头或者探测器）是采用红外散射原理研制而成的点型光电感烟火灾探测器，为编码型探测器，地址码可通过 BMQ-2 编码器进行设置（编码设置需要在安全区进行）。探测器适用于石油、化工等行业具有防爆要求的 1 区及 2 区使用。与GST-LD-N8401(Ex)总线隔离式安全栅配合使用，可接入本公司生产的各类火灾报警控制器，完成探

测器的信号处理。

该探测器防爆类型为本质安全型，产品符合 GB 3836.1-2010《爆炸性环境 第 1 部分：设备 通用要求》和 GB 3836.4-2010《爆炸性环境 第 4 部分：由本质安全型“i”保护的设备》的有关规定。

海湾防爆GSTN9811 (Ex)光电感烟火灾探测器结构特征、安装与布线

探测器外形示意图如图 1-1 所示。

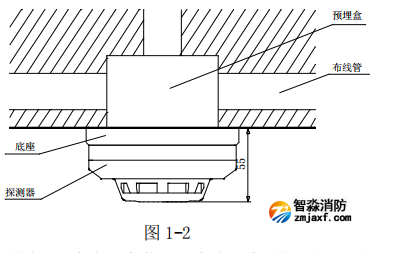

探测器安装方式如图 1-2 所示。

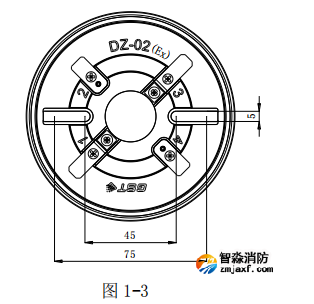

探测器与 DZ-02（Ex）防爆通用底座配套使用，底座示意图如图 1-3 所示。底座上有 4 个导体片，1，3 导片上带接线端子，底座上不设定位卡，便于调整探测器报警确认灯的方向。布线管内的探测器总线分别接在 1，3 接线端子上（不分极性），另一对导体片用来辅助固定探测器。

待底座安装牢固后，将探测器底部对正底座顺时针旋转，即可将探测器安装在底座上。

布线要求：底座接线电缆均选用截面积不小于 1.0mm 2 的本安电缆，且电缆间分布电容不得大 于 0.083F，分布电感不得大于 4.0mH。
