新款海湾防爆 GST-HX-MN100C（Ex）火灾声光警报器接线安装说明

      海湾防爆GST-HX-MN100C（Ex）火灾声光警报器，是一种安装在现场的声光报警设备，采用电子编码，地址码可在安全区现场改写。信号总线及 24V 电源线无极性，接线方便。当现场发生火灾并被确认后，由消防控制中心的火灾报警控制器启动警报器。警报器启动时发出强烈的声光信号，以达到提醒现场人员注意的目的。在用于石油、化工行业等有防爆要求的 1 区及 2 区时，需与海湾公司生产的安全栅配接使用。

新款海湾防爆 GST-HX-MN100C（Ex）火灾声光警报器结构特征、安装与布线

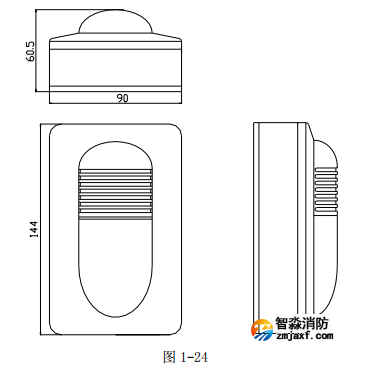

GST-HX-MN100C（Ex）火灾声光警报器外形示意图如图 1-24 所示。

安装方法：

(1) 声光警报器采用壁挂式安装，在普通高度空间下，以距顶棚 0.2m 处为宜。

(2) 声光警报器与底壳之间采用插接方式。

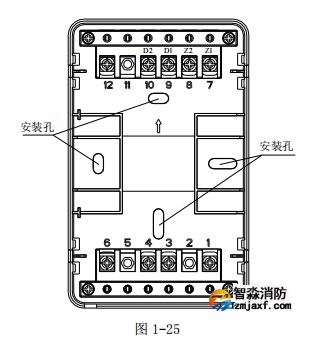

(3) 安装底壳时应注意方向，底壳示意图如图 1-25 所示。

其中：

D1、D2 接 GST-LD-N8402(Ex)电源隔离式安全栅，无极性。

Z1、Z2 接 GST-LD-N8401(Ex)总线隔离式安全栅，无极性。

布线要求：电源线 D1、D2 采用 BV 线，截面积≥1.5mm 2； 信号总线 Z1、Z2 采用 RVS 型双绞线，截面积≥1.0mm2。
