当前国内电气火灾占火灾总量60%以上，绝缘老化、接线虚接、漏电过载是核心诱因，传统配电保护仅能实现短路跳闸，无法提前预警早期漏电、线缆过热隐患。海湾GST-DH9000作为行业主流一体化电气火灾监控设备，严格遵循GB14287-2014《电气火灾监控系统》国家标准，构建集数据采集、阈值预警、故障存储、远程组网、联动输出于一体的完整监控体系。本文从硬件分层架构、二总线数字化通信协议、数据存储逻辑、系统组网四大核心技术维度，深度拆解GST-DH9000主机底层技术原理，为工程设计、调试、运维提供标准化技术依据。

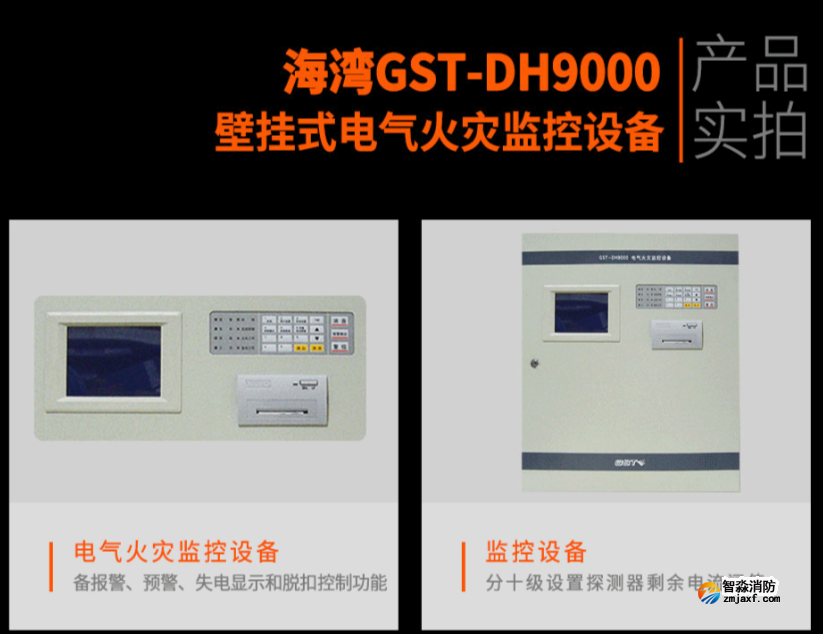

GST-DH9000主机采用模块化插卡式硬件架构，整机分为人机交互层、主控运算层、回路通信层、供电电源层、联动输出层五大独立硬件模块，模块间采用内部并行数据总线传输，互不干扰，便于故障单独更换维修。人机交互层搭载7英寸彩色液晶图形显示屏，支持剩余电流、温度、设备故障、报警分区多窗口分屏显示，区别于老式单色数码管主机，可直观查看每一路探测器实时监测数值。面板集成专用操作按键、微型热敏打印机、声光报警指示器、系统权限钥匙开关，分为巡检、调试、管理三级操作权限，防止非专业人员篡改报警阈值、联动逻辑。
主控运算层作为主机核心，采用工业级嵌入式微处理器，内置硬件浮点运算模块，每秒可完成200路探测器数据采样、数值对比、阈值判定运算。内置8M本地存储芯片，可连续存储10万条漏电报警、超温报警、设备故障记录，记录包含报警时间、回路地址、实时监测数值、设备类型，断电后数据永久保存不丢失。主控单元内置时钟芯片，无需外部供电即可持续走时，保证所有报警记录时间戳精准匹配现场工况。回路通信层标配2路无极性二总线输出回路，单回路最大挂载128台海湾系列电气火灾探测器，回路输出电压稳定DC24V，同时为总线后端探测器提供工作电源与数据传输通道，实现供电、通信二合一布线，大幅减少配电柜内管线数量。回路板内置短路自动隔离芯片，若总线线路发生短路故障，隔离芯片自动切断故障支路，不影响同一回路其余探测器正常工作，故障消除后自动恢复通信，无需人工复位回路。
供电电源层采用AC220V主电+DC12V铅酸备电双路供电架构，主电输入电压适应区间AC165V~264V，适配电网电压波动工况；备电蓄电池容量12V/7Ah，市电完全断电后，可支撑主机连续正常工作8小时以上。电源模块内置过压、欠压、过流、短路四重保护电路，实时监测主备电电压、充电电流，一旦出现主电断电、备电亏电、充电故障，主机立即弹出故障弹窗，同步触发故障声光报警。主备电具备自动无缝切换逻辑，市电断电瞬间0延时切换至蓄电池供电，不会造成系统停机、探测器离线。联动输出层配备2路无源开关量输出端子，触点容量AC220V/3A，可联动低压配电柜塑壳断路器分励脱扣器、现场声光警报器、消防联动模块。联动逻辑可通过主机后台自由配置，支持漏电报警联动、超温报警联动、混合隐患联动三种模式，同时设置0~300s报警延时，规避瞬时漏电波动造成的误脱扣，符合消防规范“仅预警，不强制立即切断非消防电源”的技术要求。
海湾全系列电气火灾探测器与GST-DH9000主机采用自主研发数字化无极性二总线通信技术，区别于传统RS485有线通信，具备布线简单、抗干扰能力强、挂载容量大三大优势。总线采用曼彻斯特编码调制，通过电压脉冲相位区分数字信号，可有效屏蔽配电柜内变频器、接触器产生的电磁干扰，强电磁环境下通信误码率低于0.1%。系统采用分时轮询+随机延时避让机制，彻底解决多设备数据上传冲突问题，搭配电子编码唯一地址寻址技术，保证每一路监测数据精准上传、点位可追溯。
该主机支持本地RS485手拉手组网与远程4G/以太网云平台组网，可实现单建筑、建筑群、产业园区多层级集中监控。硬件IP30防护等级搭配软件动态阈值补偿、多点滤波算法，有效适配复杂配电工况，降低误报、漏报概率。综上，GST-DH9000凭借成熟的模块化架构与稳定的通信技术，成为民用与工业建筑电气火灾预警的核心设备，规范其应用技术是提升电气消防安全管控能力的关键。
