海湾防爆JTW-ZOM-GSTN9812(Ex)点型感温火灾探测器接线安装说明

       海湾JTW-ZOM-GSTN9812(Ex)点型感温火灾探测器（以下简称探测器）为编码型探测器，地址码可通过BMQ-2编码器进行设置（编码设置需要在安全区进行）。适用于石油、化工等行业具有防爆要求的1区及2区使用。与GST-LD-N8401(Ex)总线隔离式安全栅配合使用，可接入本公司生产的各类火灾报警控制器，完成探测器的信号处理。

       该探测器防爆类型为本质安全型，产品符合 GB 3836.1-2010《爆炸性环境 第 1 部分：设备 通用要求》和 GB 3836.4-2010《爆炸性环境 第 4 部分：由本质安全型“i”保护的设备》的有关规定。

海湾防爆JTW-ZOM-GSTN9812(Ex)点型感温火灾探测器结构特征、安装与布线

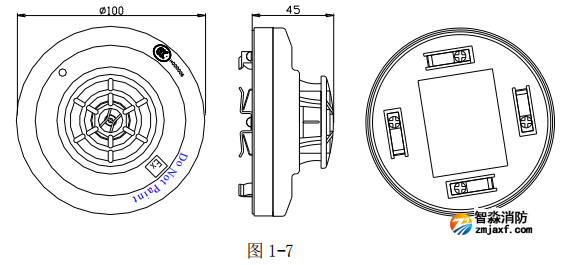

探测器外形示意图如图 1-7 所示。

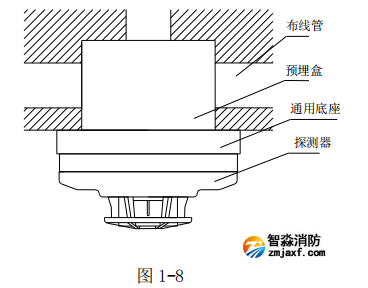

探测器安装方式如图 1-8 所示。

      探测器与 DZ-02（Ex）防爆通用底座配套使用，底座示意图如图 1-9 所示。底座上有 4 个导体片，1，3 导片上带接线端子，底座上不设定位卡，便于调整探测器报警确认灯的方向。布线管内的探测器总线分别接在 1，3 接线端子上（不分极性），另一对导体片用来辅助固定探测器。

      待底座安装牢固后，将探测器底部对正底座顺时针旋转，即可将探测器安装在底座上

布线要求：底座接线电缆均选用截面积不小于 1.0mm 2 的本安电缆，且电缆间分布电容不得大 于 0.083F，分布电感不得大于 4.0mH。
