海湾防爆GSTN9313(Ex)消火栓按钮接线安装说明

海湾J-SAM-GSTN9313(Ex)消火栓按钮表面装一按片，当启用消火栓时，可直接按下按片，此时消火栓按钮的红色启动指示灯亮，表明已向消防控制室发出了报警信息，火灾报警控制器在确认了消防水泵已启动运行后，就向消火栓按钮发出命令信号点亮绿色回答指示灯。本按钮防爆类型为本质安全型，符合 GB 3836.1-2010《爆炸性环境 第 1 部分：设备 通用要求》和 GB 3836.4-2010《爆炸

性环境 第 4 部分：由本质安全型“i”保护的设备》的有关规定，并取得了国家防爆产品检验机关颁发的产品防爆合格证书，主要应用于石油及化工等易燃、易爆场所。本按钮具有如下特点：

(1) 采用底座分离式结构设计，安装简单方便；先安装底壳，线路调试完成后再装主体进行开通调试。

(2) 消火栓按钮为可重复使用型，采用压下报警方式，按下后可用专用钥匙复位。

(3) 按下消火栓按钮按片，消火栓按钮提供的独立输出触点，可直接控制其它外部设备。

(4) 用微处理器实现对消防设备的控制，用数字信号与火灾报警控制器进行通信，工作稳定可靠，对电磁干扰有良好的抑制能力；由微处理器对运行情况进行监视，给出诊断信息。

(5) 编码型，可通过电子编码器设定。

海湾防爆GSTN9313(Ex)消火栓按钮结构特征、安装与布线

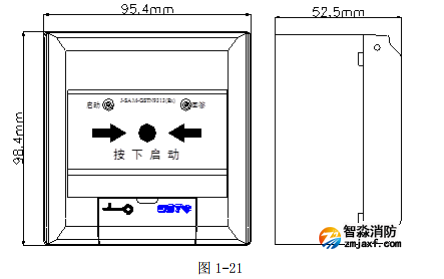

消火栓按钮外形示意图如图 1-21 所示。

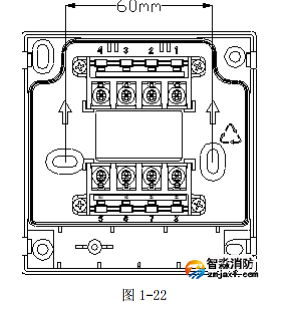

消火栓按钮安装方式与 J-SAM-GSTN9311(Ex)手动火灾报警按钮相同，对外接线端子示意图如错误!未找到引用源。22 所示：

其中：

Z1、Z2：接控制器二总线，无极性。

K1、K2：无源常开触点，用于直接启动外部设备。

布线要求：电缆均选用截面积不小于 1.0mm2的本安电缆，且电缆间分布电容不得大于 0.083μF，分布电感不得大于 4.2mH。

海湾防爆GSTN9313(Ex)消火栓按钮应用方法

        消火栓按钮与火灾报警控制器及泵控制箱的连接为总线制启泵方式，消火栓按钮直接和信号二总线连接。消火栓按钮按下，即向火灾报警控制器发出报警信号，火灾报警控制器收到报警信号后，将命令消火栓按钮点亮绿色回答指示灯。

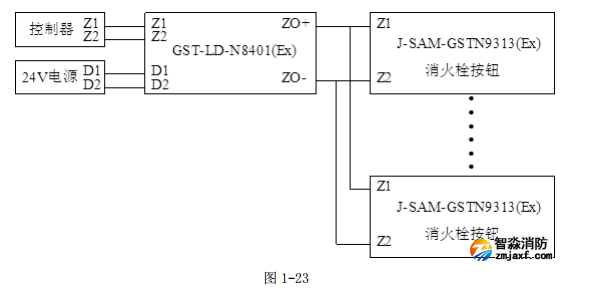

       消火栓按钮可安装于危险区，通过 GST-LD-N8401(Ex)总线隔离式安全栅与安全区的火灾报警控制器连接，接线图如图 1-23 所示。
