海湾HW-BLJC-1LEI0.3W-VN557消防应急标志灯

作者:海湾消防 文章来源:http://www.gstxf.com/ [ ]

海湾HW-BLJC-1LEI0.3W-VN557集中电源集中控制型消防应急标志灯具

HW-BLJC-1LEI0.3W-VN557集中电源集中控制型消防应急标志灯具

一、 海湾HW-BLJC-1LEI0.3W-VN557集中电源集中控制型消防应急标志灯具(地面安装)概述

        HW-BLJC-1LEI0.3W-VN557标志灯通常安装于室内,具有以下工作状态:1 常亮—正常状态; 2 闪亮或定向闪亮—应急状态;3 定向—双向标志灯指向一侧; 4 熄灭—指示关闭。

        HW-BLJC-1LEI0.3W-VN557标志灯通过信号总线接入应急照明分配电装置;受应急照明控制器的控制及管理。HW-BLJC-1LEI0.3W-VN557标志灯采用电子编码方式,可通过海湾消防公司生产的 GST-BMQ-2 型电子编码器进行现场编码。


二、海湾HW-BLJC-1LEI0.3W-VN557集中电源集中控制型消防应急标志灯具(地面安装)技术参数

1. 工作电压:信号总线电压:36V;允许范围:20V~36V;

2. 光源类型,应急时间:LED,不小于 90min,应急时间由集中电源的配置确定。

3. 故障检测:光源出现短路、断路时,标志灯发送故障信号。

4. 闪光频率:1Hz±10%

5. 编码方式:采用电子编码方式,占用一个地址

6. 使用场所:室内

7. 使用环境:温度:0℃~+55℃ 相对湿度≤95%,不凝露

8. 壳体材料和颜色: φ230mm:不锈钢(本色)+铝合金(白色)+玻璃(银色)

φ180mm:不锈钢(本色)+铝合金(黑色)+玻璃(银色)

φ159mm:不锈钢(本色)+铝合金(黑色)+玻璃(银色)

9. 重量:φ230mm 尺寸大约 2.2kg;φ180mm 尺寸大约重 1.4kg;φ159mm 尺寸大约 1.3kg

10. 防护等级:IP67

11. 执行标准:GB 17945-2010


三、海湾HW-BLJC-1LEI0.3W-VN557集中电源集中控制型消防应急标志灯具(地面安装)结构特征

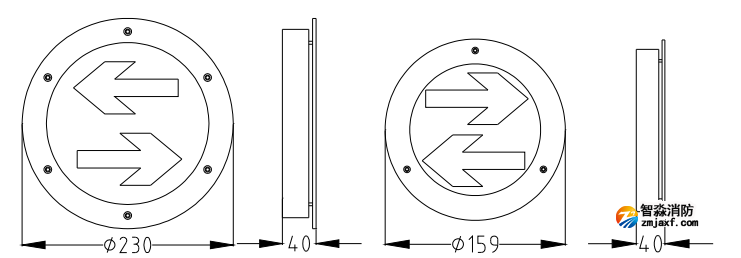

  1. N55x 标志灯为玻璃面板,有直径为 230mm、180mm、159mm 三个个尺寸。230mm 直径与 159mm 直径地埋灯外形示意图如图所示,以双向为例。


    2. N500 标志灯工作原理:标志灯正常处于常亮状态,当发生紧急情况时,转入应急状态,应急状 态时闪亮,双向标志灯不能使用通道的指向时可以单独关闭。

    四、HW-BLJC-1LEI0.3W-VN557集中电源集中控制型消防应急标志灯具安装与接线

    警告:安装设备之前,请切断回路的电源。电线接头需要进行防水、绝缘处理。

     安装:  面板为 φ230mm 的灯具:

     HW-BLJC-1LREI0.5W-N550(玻璃面板双向),HW-BLJC-1LEI0.3W-N551(玻璃面板单向)。

    地面开孔尺寸为φ205,深 55mm。  灯具标配预埋盒为塑料材质。

    面板为 φ159mm 的灯具:

    HW-BLJC-1LREI0.5W-N552(玻璃面板双向),HW-BLJC-1LEI0.3W-N553(玻璃面板单向)。

    地面开孔尺寸为φ160,深 51mm。  灯具标配预埋盒为塑料材质。

    面板为 φ180mm 的灯具:

     HW-BLJC-1LREI0.5W-N554(玻璃面板双向)、HW-BLJC-1LEI0.3W-N555(玻璃面板单向)。

    地面开孔尺寸为φ160,深 51mm。  灯具标配预埋盒为塑料材质。

    步骤说明:

     1、地面安装位置开孔,开孔完成后用发泡胶固定预埋盒。注意:预埋盒上表面与地面平齐, 预埋盒内无杂物,塑料预埋盒无方向要求,金属预埋盒安装时预埋盒上的箭头指向疏散方向。

      2、接线时请使用防水胶带进行防水处理,防水胶带外还需缠绕电工胶带防止防水胶带被破坏。

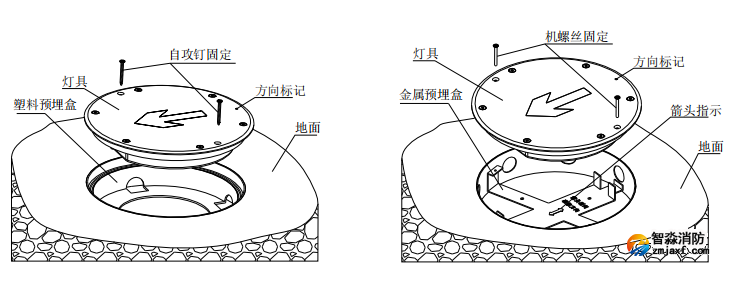

      3、接线完成后将灯具装入预埋盒内,调整灯具指示方向后用固定螺钉固定灯具。注意:为防 止腐蚀性液体进入预埋盒内造成壳体腐蚀,建议灯具与预埋盒的接缝处使用密封胶密封。箭头标 志应指向疏散方向,同一支路上的灯具方向标记点位置应相同。如图所示,左图为塑料预埋 盒安装方式,右图为金属预埋盒安装方式。

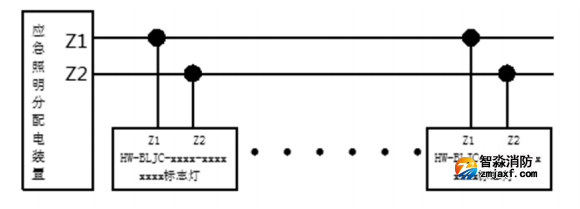

    接线说明如图



白色电缆:信号总线,无极性,对应分配电装置的 Z1,Z2;

 推荐使用截面积≥2.5mm的 RV 型铜线。布线应与动力电缆、高低压配电电缆等

  不同电压等级的电缆分开布置,不能布设在同一穿线管或线槽内。
