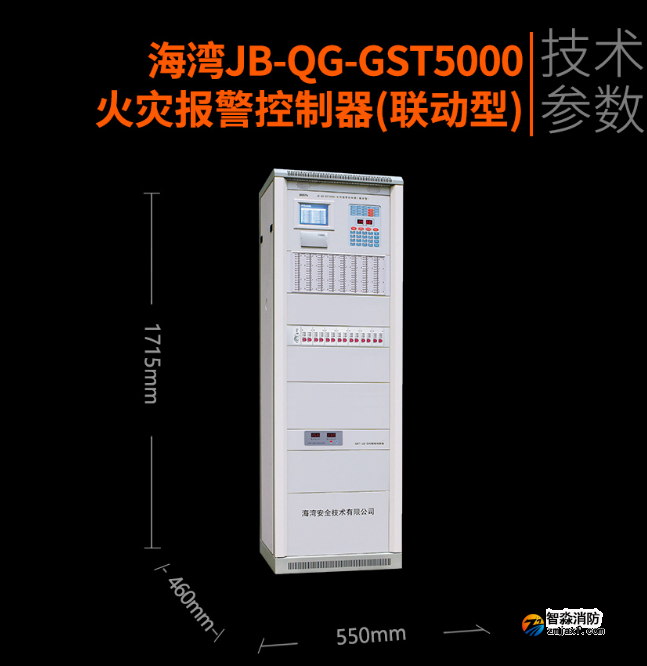

海湾JB-QG-GST5000是中大型建筑专用智能火灾报警联动一体机，采用数字化总线技术，支持多回路扩展、大容量点位承载、复杂组合联动逻辑、跨分区联动、多设备同步控制，是高层住宅、大型商业综合体、写字楼、工业厂房、地下车库等大型消防工程的核心主机设备。相较于小型主机，GST5000具备点位容量大、逻辑功能强、系统扩展性高、运行稳定性好、冗余防护完善等优势，同时调试流程更精细化、规范化、系统化，对线路质量、参数设置、逻辑编程、系统校验要求极高。本文严格依据国标规范与厂家技术标准，全方位拆解GST5000主机从前期硬件核查、系统组态、多回路注册、精细化点位校对、复杂联动编程、全域联动测试、冗余功能调试、72小时试运行、资料归档的全套标准化调试步骤，单篇内容贴合大型工程验收标准，可直接用于现场实操与竣工资料编制。
一、前期筹备与全方位硬件合规核查
GST5000系统结构复杂，包含主控单元、多路回路卡、联动板卡、通讯板卡、双电源盘、消防广播模块、消防电话模块、打印单元、网络传输模块等多个核心组件，前期核查必须全覆盖、无死角，杜绝隐性硬件隐患。调试工具除常规检测工具外，需配备回路负载测试仪、网络通讯检测仪、高精度万用表，提前梳理消防竣工图纸、防火分区图、联动逻辑原理图、设备点位明细表、系统拓扑图，明确各回路点位分配、各分区联动逻辑、设备对应关系。
线路系统精细化核查，所有线路断电检测，区分信号总线、24V联动电源线、消防电话线、广播线、网络通讯线、多线控制线，严格分管布线，杜绝强弱电混管干扰。采用500V绝缘摇表逐回路检测总线绝缘，线间、对地绝缘电阻均≥20MΩ，电源线、控制线绝缘电阻≥10MΩ。重点排查长距离线路、桥架线路、潮湿区域线路的破皮、接地、受潮、虚接隐患，所有屏蔽总线单端接地，接地位置统一在主机柜端，禁止两端接地引发环流干扰。单回路最大支持242个编码设备，合理分配点位，严禁单回路负载超标，避免通讯卡顿、设备离线。同时核对所有线路端子压接牢固，线芯无外露、氧化、松动，回路隔离器安装规范，故障可单段隔离，不影响全域回路运行。
主机硬件核查，开箱检查柜体完好、板卡齐全、型号匹配，主控板、回路卡、联动卡、通讯卡插接到位，卡槽锁紧固定，跳线参数设置符合设备说明书要求。检查双电源盘工作状态，主备电源容量匹配工程满载负载，蓄电池组容量达标，接线牢固无氧化。整机接地电阻≤4Ω，防静电、防浪涌模块完好有效。检查液晶屏触控灵敏、按键响应正常、指示灯完好、打印机走纸顺畅、网络接口通讯正常，无硬件损坏、接触不良、老化失效问题。
前端设备与联动终端核查，完成所有探测器、手报、输入输出模块、隔离器编码复测，地址码唯一、分区归属准确。全面核查喷淋泵、消火栓泵、排烟风机、正压送风机、防火卷帘、应急广播、声光警报、电梯迫降、非消防电源切断等联动设备单机状态，所有设备单机启停正常、线路通畅、反馈灵敏、具备联动触发条件。消防固定电话、电话插孔、应急广播音箱安装到位、线路通畅，为通讯调试做好准备。
二、分级通电与系统精细化组态设置
严格执行分级空载通电流程，先断开所有回路输出、联动输出、通讯外接设备，单独接入AC220V主电，开启电源总开关，观察双电源盘输出电压稳定在DC24V±2V，主控板正常启动，无报错、无异常发热异响。接入备用蓄电池组，测试充电系统工作状态，充电电压、电流稳定，无过充、欠压故障。空载通电正常后，逐回路、逐线路分批接入外接设备，禁止一次性满负载通电，避免故障连锁反应损坏板卡。
整机通电后执行系统硬件自检，系统自动识别所有板卡、接口、外设配置，核对回路卡数量、联动卡型号、通讯模块参数与实际硬件一致。若出现板卡识别失败、通讯异常，需断电重新插拔板卡、清理卡槽氧化层、重启系统重新识别，确保硬件配置100%匹配。
系统组态是GST5000调试的核心关键步骤，区别于小型主机简易设置，需完成多层级精细化参数配置。第一，校准系统基础信息，设置工程名称、系统时间、设备编号、站点信息，确保记录精准可溯源。第二，分级设置操作权限，区分超级管理员、工程调试员、日常操作员权限，设置独立密码，规范操作权限，防止参数误改。第三，配置系统运行核心参数，开启断电记忆、数据自动保存、故障实时监测、火警优先、多事件同步存储功能，精准设置报警响应延时、联动动作延时、复位延时参数，适配大型建筑消防设计标准。第四，配置打印与存储参数，开启火警、故障、联动、操作日志自动打印功能，调整存储容量，保证海量事件记录可长期留存。第五，完成防火分区、防烟分区组态，精准绑定每一路回路、每一台设备对应的分区归属，为后续分区联动、精准报警奠定基础。
三、多回路批量注册与全域点位精准校对
GST5000支持多路总线回路并行工作，调试必须遵循“逐路注册、逐路核对、逐路闭环”的原则，禁止多回路混扫注册，避免数据错乱。进入设备注册界面，选择单回路独立扫描模式，依次对每一路总线执行自动注册，系统自动识别回路内所有探测器、手报、模块设备，记录设备地址、类型、数量、在线状态。单回路注册完成后，立即对照台账核对点位，整改异常问题，确认无误后再进行下一回路注册。
所有回路注册完成后，开展全域点位交叉核对，导出系统设备清单，与竣工图纸、点位表、现场设备逐一比对。重点核查联动模块、监视模块、隔离器、特殊探测设备的类型与属性，杜绝设备识别错误、分区归属错误、地址重码问题。针对大型系统常见的注册故障，精准分类整改：回路整体注册失败，排查线路短路、绝缘过低、回路卡故障；多点设备离线，排查回路负载超标、线路信号衰减、屏蔽接地不良；单点设备异常，排查设备损坏、编码错误、接线虚接。
点位核对无误后，开展全域单点测试，随机抽取各分区、各回路设备触发报警，验证火警响应速度、点位显示精度、分区归属准确性，确保系统报警无延迟、无错乱、无漏报。同时测试所有监视模块，精准反馈设备运行、故障、启停状态，设备监测功能全覆盖、无死角。
四、全维度系统功能标准化验收调试
点位调试合格后，严格按照国标开展全维度功能测试，覆盖火警、故障、优先级、存储、查询、消音复位所有功能。单点火警测试，任意点位触发火警，主机3秒内响应，精准展示火警位置、设备信息、时间记录，声光报警同步启动，打印机自动记录。多点并发火警测试，多分区同时触发火警，系统可同步记录、分层展示所有火警信息，无信息覆盖、系统卡顿、响应延迟问题。
故障功能全覆盖测试，模拟总线短路、断路、设备故障、电源异常、板卡故障、网络通讯故障等各类场景，主机100秒内精准弹窗提示故障类型、故障点位、故障时间，故障声光提示正常。严格验证火警优先核心功能，系统存在多条故障、屏蔽、异常信息时，触发火警信号，系统优先置顶展示火警信息、优先触发报警提示，完全符合国标验收标准。
辅助功能精细化调试，测试消音、复位、手动查询、历史记录检索、时间同步、断电记忆功能。消音后声响关闭、报警信息留存，新增报警自动复响；复位后系统彻底清零，无残留隐性故障；系统可存储万条以上历史事件，支持按时间、点位、事件类型精准检索；断电重启后，所有参数、点位、逻辑、记录完全保留，无数据丢失、参数重置问题。
五、复杂联动逻辑编程与全域联动实操调试
联动逻辑调试是GST5000主机调试的重中之重，该主机支持与或逻辑、组合逻辑、分区联动、跨区联动、延时分级联动、手动强制联动、屏蔽联动等复杂功能，适配大型建筑复杂消防应急场景。调试前严格依据消防设计图纸，梳理完整联动逻辑方案，明确各分区、各火情等级对应的联动设备、触发条件、动作延时、启停时序、复位规则。
使用超级管理员权限进入联动编程界面，逐组录入联动逻辑参数。基础分区逻辑设置为单分区双火警触发本分区声光、广播、排烟、送风、防火卷帘、非消防电源切断；升级火情逻辑设置为多分区火警触发喷淋泵、消火栓泵、电梯迫降、全域疏散联动；针对中庭、走道、地下室等特殊区域，设置分级延时卷帘降落、分区广播播报、局部风机启动逻辑，杜绝误联动、乱联动。所有逻辑录入后逐组核对，确保触发条件、联动设备、延时参数、复位模式完全匹配设计图纸，保存并锁定逻辑参数。
逻辑编程完成后，按照“单设备→单分区→跨分区→全域”的顺序分层测试。单设备联动测试，逐组验证每一个联动设备启停响应、反馈上传功能，确保动作精准、反馈及时、无异常。单分区全域联动测试，模拟单分区真实火情，触发双点位火警，验证本分区所有联动设备有序启动、时序合理、无遗漏。跨区联动测试，模拟相邻分区联动、大面积火情场景，验证跨区排烟、送风、疏散联动功能正常，无错联动、漏联动。
同时测试手动应急联动功能，主机手动界面可单独启停任意联动设备，启停响应迅速、状态反馈实时精准，手动操作优先级高于自动联动，满足火灾应急救援手动干预需求。测试联动屏蔽与取消屏蔽功能，可精准屏蔽单设备、单分区联动，屏蔽状态清晰显示，取消屏蔽后自动恢复正常逻辑。
六、电源冗余、网络通讯与系统稳定性调试
大型系统对电源与通讯稳定性要求极高，需专项调试冗余保障功能。主备电多次切换测试，反复断送电、切换供电模式，主机零延迟切换、无重启、无数据丢失，备电满负载续航满足24小时应急要求，电源过压、欠压、过流、短路保护功能灵敏有效，可自动保护设备与线路安全。
网络通讯专项调试，测试主机与层显、区域分机、消防监控平台的通讯稳定性，正常运行时通讯持续在线、无断连、无数据延迟。模拟通讯线路故障，主机精准弹出通讯故障提示，线路恢复后自动重连、数据同步完整，无信息缺失。多设备并行通讯时，系统无卡顿、无数据错乱，通讯负载能力满足工程满载需求。
七、72小时试运行与竣工资料归档验收
所有功能、逻辑、通讯、电源调试合格后，清除系统所有测试记录、故障信息、临时屏蔽，恢复系统标准待机状态，锁定所有系统参数与联动逻辑。开启主机满负载72小时不间断试运行，全程监测设备在线率、系统响应速度、通讯稳定性、电源状态，确保无自动误报、无故故障、设备离线、点位漂移、系统重启等异常。
试运行合格后，整理全套竣工调试资料，包含系统调试记录表、点位明细表、联动逻辑表、分区对照表、电源测试记录、通讯测试报告、试运行日志、设备合格证与检测报告，资料齐全、数据真实、可全程溯源，完成竣工归档与消防验收交付。
