海湾HW-BLJC-1REⅡ0.5W-VN452-R单面右向疏散指示灯

作者:海湾消防 文章来源:http://www.gstxf.com/ [ ]

海湾HW-BLJC-1REⅡ0.5W-VN452-R单面右向疏散指示灯

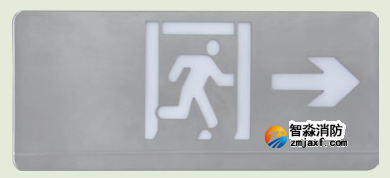

壁挂标志灯,单面右向,0.5W,2线制,采用电子编码方式,可进行现场编码。

海湾HW-BLJC-1REⅡ0.5W-VN452-R单面右向疏散指示灯


一、海湾HW-BLJC-1REⅡ0.5W-VN452-R单面右向疏散指示灯概述:

海湾HW-BLJC-1REⅡ0.5W-VN452-R标志灯通常安装于室内,具有以下工作状态:1 常亮—正常状态;2 闪亮或定向闪亮—应急状态;3 定向—双向标志灯指向一侧; 4 熄灭—指示关闭。

具有语音功能的安全出口标志灯,在应急状态有“这里是安全出口”的语音提示,循环播放。HW-BLJC-1REⅡ0.5W-VN452-R标志灯通过信号总线接入应急照明分配电装置;受应急照明控制器的控制及管理。HW-BLJC-1REⅡ0.5W-VN452-R标志灯采用电子编码方式,可通过海湾消防公司生产的 GST-BMQ-2 型电子编码器进行现场编码。


二、海湾HW-BLJC-1REⅡ0.5W-VN452-R单面右向疏散指示灯(壁挂式)技术参数:

1. 工作电压:信号总线电压:36V;允许范围:20V~36V

2. 光源类型,应急时间:LED,不小于 90min,应急时间由集中电源的配置确定

3. 故障检测:光源出现短路、断路时,标志灯发送故障信号

4. 闪光频率:1Hz±10%

5. 编码方式:采用电子编码方式,占用一个地址

6. 使用场所:室内

7. 使用环境:温度:0℃~+55℃ 相对湿度≤95%,不凝露

8. 壳体材料和颜色:不锈钢(本色)

9. 重量:大约 0.6kg

10. 防护等级: IP30

11. 执行标准:GB 17945-2010

三、海湾HW-BLJC-1REⅡ0.5W-VN452-R单面右向疏散指示灯(壁挂式)结构特征:

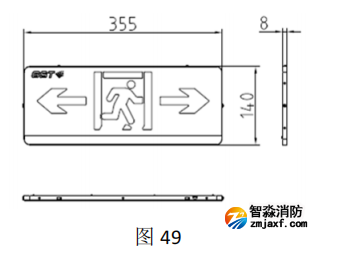

1. HW-BLJC-1REⅡ0.5W-VN452-R标志灯按安装方式可分为吊装标志灯和壁挂标志灯 2 大类,外形示意图如图 49 所示。



2. HW-BLJC-1REⅡ0.5W-VN452-R标志灯工作原理:标志灯正常处于常亮状态,当发生紧急情况时,转入应急状态,应急状态时闪亮(具有语音功能的指示灯播放语音提示内容),双向标志灯可选择使用双侧指向或单侧指向(只需要使用一侧指向时,另一侧可单独关闭)。


四、海湾HW-BLJC-1REⅡ0.5W-VN452-R单面右向疏散指示灯(壁挂式)安装与接线:

警告:安装设备之前,请切断回路的电源。电线接头需要进行防水、绝缘处理。

 安装:

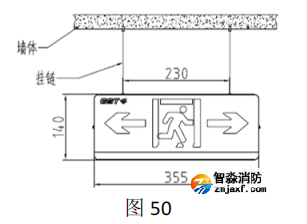

吊装标志灯具安装示意图参见图 50 所示,以双向为例。

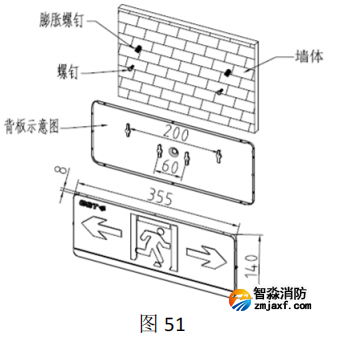

壁挂标志灯具安装示意图如图 51 所示,以双向为例。

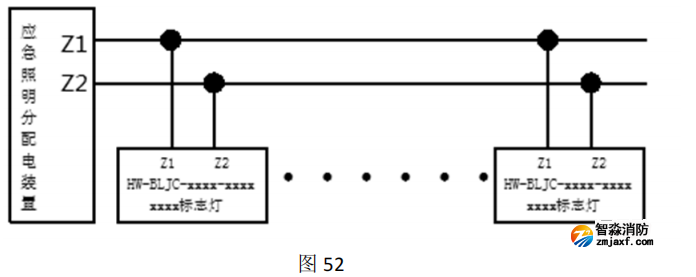

接线说明如图 52 所示:


白色电缆:信号总线,无极性,对应分配电装置的 Z1,Z2;

推荐使用截面积≥2.5mm2的 RV 型铜线。布线应与动力电缆、高低压配电电缆等 不同电压等级的电缆分开布置,不能布设在同一穿线管或线槽内。
