海湾紧急启停按钮GST-LD-8318_安装接线图

一、结构特征、安装与布线

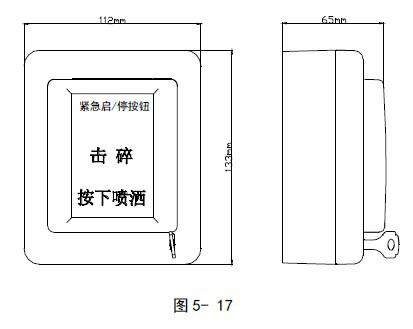

按钮的外形示意图如图5-17 所示。

                                    GST-LD-8318紧急启/停按钮外形尺寸

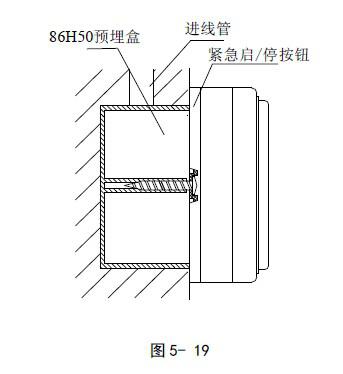

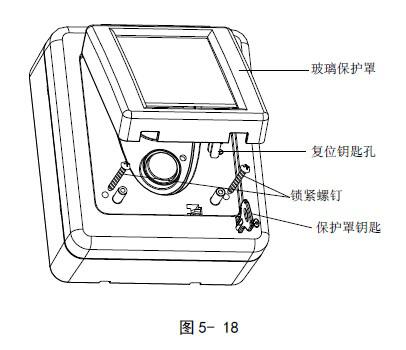

按钮底壳与上盖之间采用插接方式，通过两个螺钉锁紧（如图5- 18 所示），底壳底部有安装孔，安装时将底壳安装在86H50 型预埋盒上，安装方式见图5-19，安装孔距如图5-20所示。

                                GST-LD-8318紧急启/停按钮安装方式图

                                  GST-LD-8318紧急启/停按钮壁挂安装图

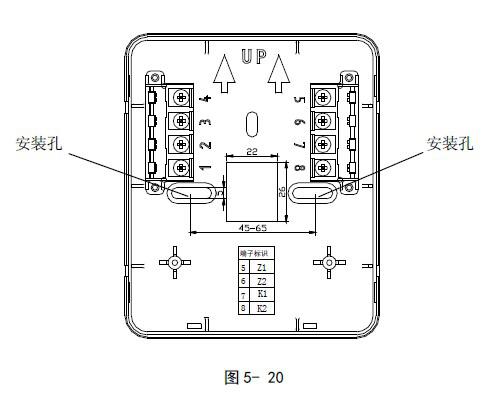

端子示意图如图5-20所示。

Z1、Z2：无极性信号总线输入。

K1、K2：启动无源常开输出。

                                    GST-LD-8318紧急启/停按钮端子示意图

布线要求：信号总线采用截面积不小于1.0mm2 的双绞线。

二、应用方法

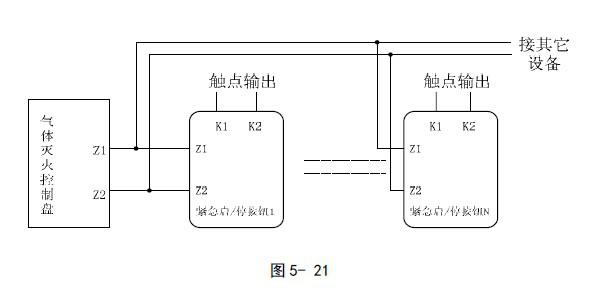

按钮采用两线制与气体灭火控制器连接，允许最多10 只按钮（如果该回路中还配接有

GST-LD-8316 手自动转换开关，则转换开关和按钮一共最多可以接10 只）同时控制同一气体灭火钢瓶，当多只按钮连接时需采用并联连接，如图5-21 所示（图中的N≤10）。

                                  GST-LD-8318紧急启/停按钮应用图
