海湾手自动转换开关按钮GST-LD-8316安装接线图

一、结构特征、安装与布线

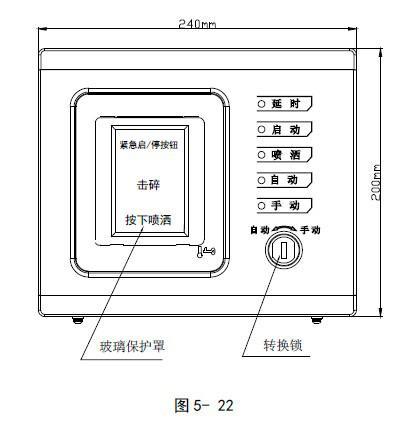

开关的外形示意图如图5-22所示。

                                GST-LD-8316手自动转换开关安外形尺寸图

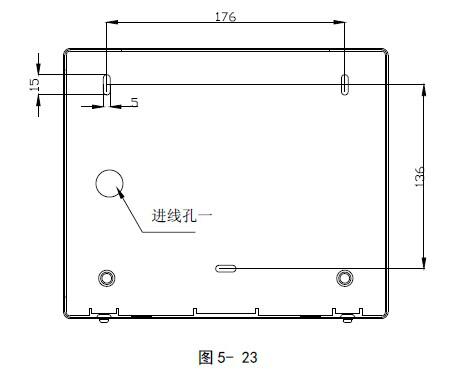

转换开关分上壳和底壳两部分，通过螺钉锁紧。转换开关采用壁挂式安装，安装孔位置和安装孔距如图5-23所示。

                                GST-LD-8316手自动转换开关安安装示意图

为方便现场安装，转换开关提供两种进线方式，可根据现场具体应用选用合适的进线方式。

方式一：总线从进线孔一进入转换开关内部，接到端子Z1、Z2 上，如图5-23 所示。

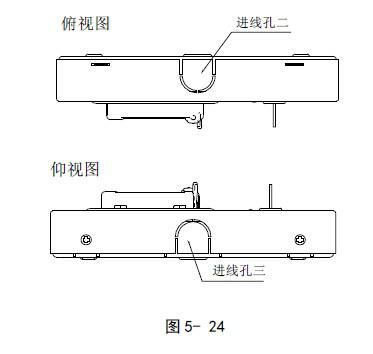

方式二：总线通过进线管从进线孔二或进线孔三进入到转换开关内部（需将挡片除去），连接到Z1、Z2 上，如图5-24 所示。

                                  GST-LD-8316手自动转换开关安安装示意图2

端子示意图如图5-25 所示。

                                  GST-LD-8316手自动转换开关安接线端子图

其中：

Z1、Z2：无极性信号总线输入。

布线要求：总线需采用截面积不小于1.0mm2 的双绞线。

二、应用方法

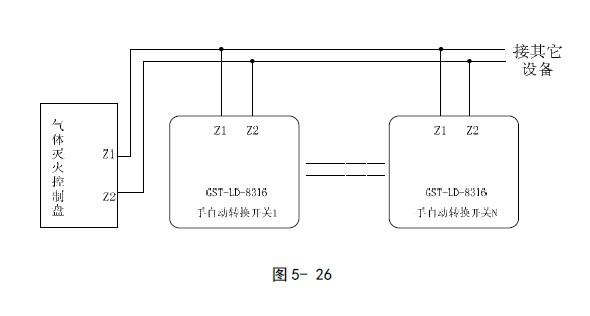

开关采用两线制与气体灭火控制器连接，允许最多10 个转换开关（如果该回路中还配接有

GST-LD-8318 紧急启/停按钮（以下简称按钮），则转换开关和按钮一共最多可以接10 只）同时控制同一区域的气体灭火钢瓶，当多只开关连接时其间需采用并联连接，如图5- 26 所示（图5 中N≤10）。

                                     GST-LD-8316手自动转换开关安应用图
