海湾气体灭火控制器GST-QKP01_安装接线图

一，结构特征、安装与布线

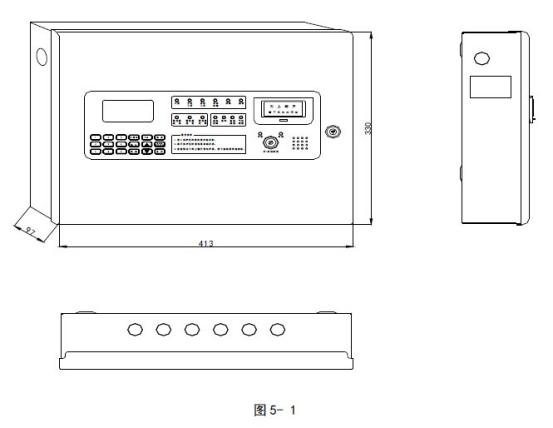

GST-QKP01 外观示意图如图5-1所示。

                         GST-QKP01气体灭火控制器/火灾报警控制器外形尺寸示意图

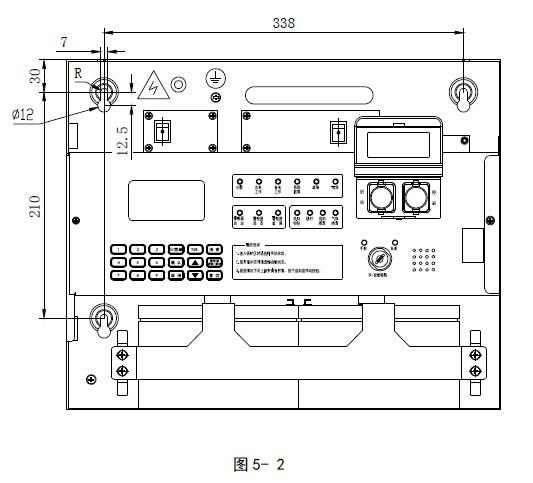

GST-QKP01 采用壁挂式安装，安装尺寸如图5- 2 所示。用3 个M6 的膨胀螺栓将其固定在牢固的墙壁上。

                          GST-QKP01气体灭火控制器/火灾报警控制器安装示意图

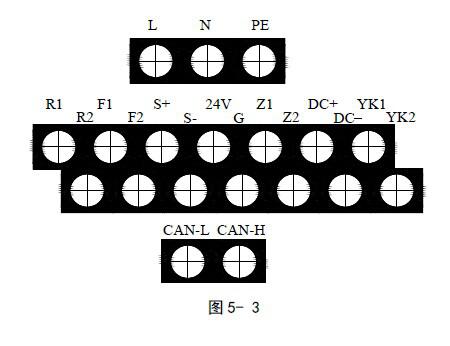

GST-QKP01 外接端子如图5-3所示。

                         GST-QKP01气体灭火控制器/火灾报警控制器端子接线图

其中：

1）L、N、PE：交流220V 接线端子。

2）CAN-L、CAN-H：与火灾报警控制器（联动型）相连的通讯总线端子。

3）R1、R2：喷洒指示输出端子，常开触点，压力开关动作时闭合。

4）F1、F2：故障输出端子，常开触点，有故障时闭合。

5）S+、S-：声光驱动输出端子，接非编码声光警报器；有火警动作时启动输出DC24V 信号。

6）Z1、Z2：总线输出端子，连接编码探测器、手动报警按钮、紧急启/停按钮、区域讯响器、

7）气体释放警报器、输出模块、手自动转换开关等总线设备。

8）24V、G:各区的辅助电源输出端子，为现场的系统设备如区域讯响器、气体释放警报器和输出模块供电。

9）DC+、DC-：电磁阀的驱动信号输出端子，通常该端子间输出电压小于DC0.7V，启动时输出DC24V 电压且最大2A 的信号。终端匹配电阻为4.7kΩ/0.25W。

10）YK1、YK2：气体释放反馈信号输入端，应输入动合型干触点信号。其终端匹配电阻为4.7kΩ/0.25W。

布线要求:

1）通信总线(Z1,Z2)应选用截面积≥1.0mm2 的双绞线，最长不超过500m。

2）电源输出(24V,G)连接线应选用截面积1.0~2.0mm2 RV 线，最长不超过500m。

3）驱动钢瓶输出端（DC+,DC-）连接线应选用截面积≥1.5 mm2 RV 线。如果电缆长度大于50m，则选用截面积≥2.5mm2 RV 线。应计算线损压降、保证电磁阀的最低工作电压。

4）外接通讯总线连线应选用截面积≥1.0mm2 双绞线，配置CAN 通讯卡时最大线长不超过3000m。

5）其它端子连接线应选用截面积≥1.0mm2 RV 线。

6）交流电源线应采用耐压 750V 以上的三芯绝缘线。

7）机壳接地线宜用 4mm2 的铜导线，接地电阻应小于4Ω。

二，应用方法

GST-QKP01 可通过本地网卡与火灾报警控制器（联动型）联网，示意图如图5-4所示。

                                            GST-QKP01联网示意图

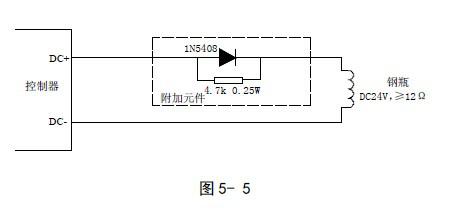

GST-QKP01 驱动钢瓶电磁阀输出的布线方式如图5-5所示。附加元件应置于线路的末端、接近钢瓶电磁阀处。

                             GST-QKP01 驱动钢瓶电磁阀输出的布线方式如图

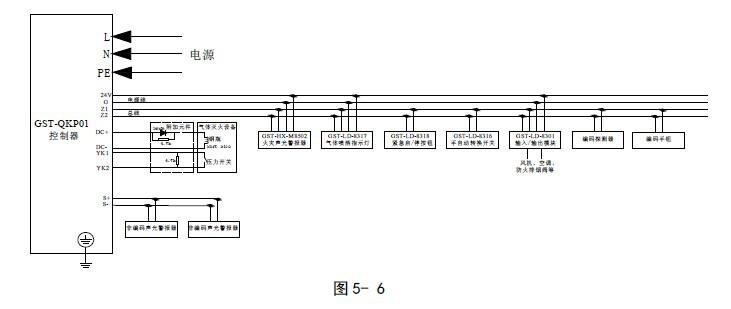

点型系统接线图如图5-6所示。

GST-QKP01气体灭火控制器/火灾报警控制器系统接线图
