　　一，主要技术指标

　　（1） 工作电压：交流AC220V 50/60Hz ，允许电压变化范围 AC176V～AC264V；

　　（2） 功耗：监视状态功耗≤30W；大功耗≤380W；

　　（3） 备用电源：2 个DC12V/7Ah 密封铅电池；

　　（4） 气体喷洒输出：各区DC24V/3A，脉冲方式/持续方式,可调；

　　（5） 电池充电电流：1.0A~1.7A；

　　（6） 液晶屏规格﹕128×64 点，可同屏显示32 个汉字信息；

　　布线要求:

　　1）各区通信总线(Z1,Z2)和电源输出(+24V,GND)连接线应选用截面积≥1.0mm2 的双绞线，长不超过500m，导线电阻应小于5Ω。

　　2）各区驱动钢瓶输出端（DC+,DC-）连接线应选用截面积≥1.5 mm2 RV 线。如果电缆长度大于50m，则选用截面积≥2.5mm2 RV 线。应计算线损压降、保证电磁阀的低工作电压。

　　3）各区喷洒反馈信号输入端（YK1,YK2）连接线应选用截面积≥1.0mm2 RV 线。外接通讯连线应选用截面积≥1.0mm2 双绞线，配置CAN 通讯卡时大线长不超过3000m。

　　4）交流电源线应采用耐压 750V 以上的三芯绝缘线。

　　5）机壳接地线宜用 4mm2 的铜导线，接地电阻应小于4Ω。

　　二，技术特性

　　（1） 容量

　　GST-QKP04 可带4 个区的气体灭火设备，实现对4 个防护区的保护；GST-QKP04/2 可带2 个区的气体灭火设备，实现对2 个防护区的保护。其中每个区所带设备及数量如下：

　　1）电磁阀：1 个，额定电压DC24V,大电流3A；

　　2）压力开关：1 个，常开触点，动作时闭合；

　　3）声光警报器：1～10 个，编码地址范围1～10；

　　4）气体释放警报器：1～6 个，编码地址范围11～20；

　　5）紧急启/停按钮和手自动转换开关：共1～10 个，编码地址范围21～30；

　　6）输出模块：1～6 个，编码地址范围31～40。

　　GST-QKP04 多可同时启动2 个区的气体灭火设备释放灭火剂进行灭火。

　　（2） 线制

　　线制距离负载或连接设备

　　各区通信总线24V ＜0.5km 32 只总线设备

　　各区电源线DC24V ＜0.5km 每区小于0.65A

　　CAN 总线 ＜3.0km 火灾报警控制器（联动型）

　　（3） 使用环境

　　1）工作温度：0℃~40℃

　　2）相对湿度≤95%，不凝露

　　（4） 外形尺寸：宽420mm×厚200mm×高590mm

　　三，结构特征、安装与布线

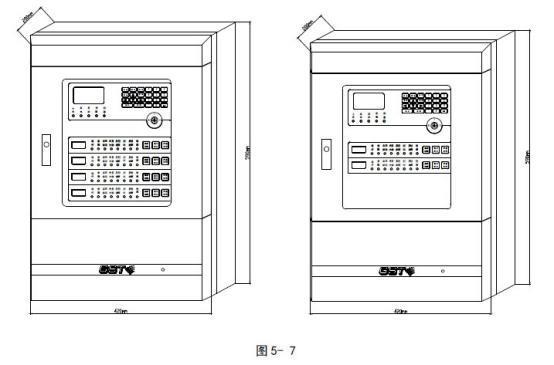

　　气体灭火控制器的外形示意图如图5-7所示。左边为GST-QKP04，右边为GST-QKP04/2。

　　GST-QKP04、GST-QKP04/2气体灭火控制器外形尺寸图

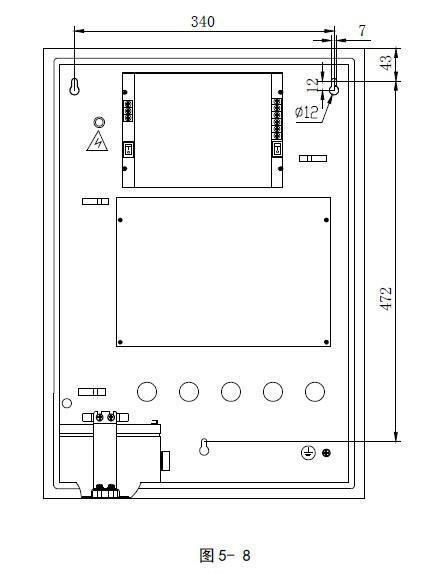

　　气体灭火控制器采用壁挂式安装，安装尺寸如图5-8 所示。用3 个M6 的膨胀螺栓将GST-QKP04固定在牢固的墙壁上，膨胀螺栓的水平间距为340mm，高度相距472mm。

　　GST-QKP04、GST-QKP04/2气体灭火控制器安装示意图

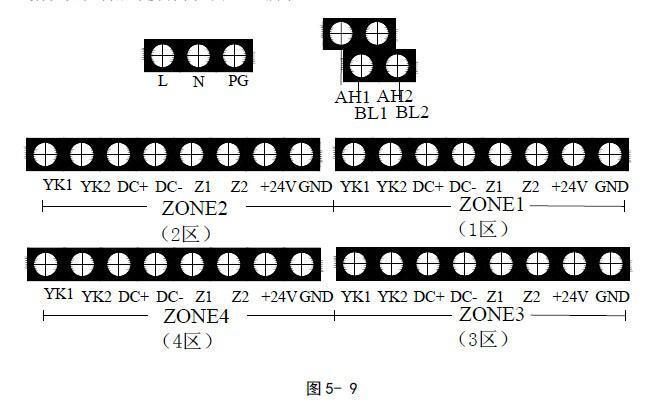

　　气体灭火控制器外接端子如图5-9所示。

　　GST-QKP04、GST-QKP04/2气体灭火控制器接线端子示意图

　　其中：

　　1）L、G、PG：交流220V 接线端子。

　　2）AH1、BL1/AH2、BL2：连接火灾报警控制器（联动型）的通讯总线端子。

　　3）Z1、Z2：各区的总线输出端子，连接紧急启/停按钮、声光警报器、气体释放警报器、输出模块、手自动转换开关等总线设备。

　　4）＋24V、GND:各区的辅助电源输出端子，为现场的系统设备如声光警报器、气体释放警报器和输出模块供电。

　　5）DC+、DC-：各区灭火气体启动电磁阀的驱动信号输出端子，平时该端子间输出电压小于DC0.7V，启动时输出DC24V 电压且大2A 的信号。终端匹配电阻为4.7kΩ/0.25W。

　　6）YK1、YK2：各区气体释放反馈信号输入端，应输入动合型干触点信号。其终端匹配电阻为4.7kΩ/0.25W。
