海湾GST-SCS-M101消防应急疏散余压监控器安装说明

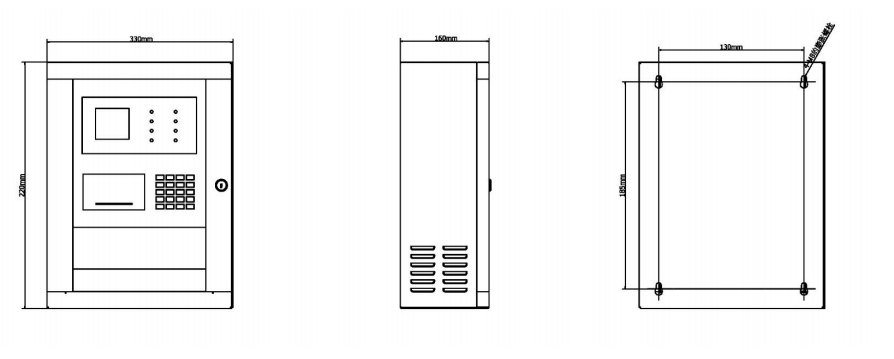

安装尺寸
安装步骤,安装监控设备的安装尺寸打孔,放入 M8*60 膨胀螺栓,然后把监控设备挂在膨胀螺栓上,放上 M8*15mm 的平、弹垫,拧紧螺母,使监控设备紧固,不能徒手拆卸。

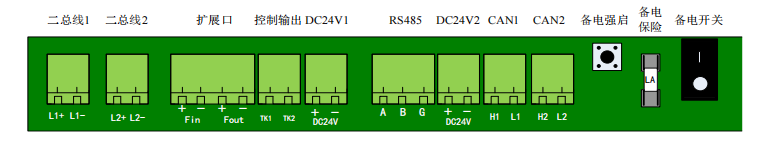

接线端子定义
注意:CAN 总线(H、L)为分极性通信总线,切勿接反或接入带电压的总线。
4.7.1 二总线 扩展功能。
4.7.2 Fin 扩展功能。
4.7.3 Fout 扩展功能。
4.7.4 控制输出(TK1 TK2) 输出信号方式为干接点开关量信号
4.7.5 DC24V 输出 输出 DC24V/1A 电源。
4.7.6 RS485 通信接口 接收火灾报警系统的通信协议。
4.7.7 DC24V 输出 给通信扩展模块提供电源。
4.7.8 CAN1 通信 CAN 总线通信输出,与余压控制器按极性连接。
4.7.9 CAN2 通信 CAN 总线通信输出,与余压控制器按极性连接。
