海湾GST-SCS-C201消防应急疏散余压控制器说明

1.海湾GST-SCS-C201消防应急疏散余压控制器监控器概述

余压监控器通过 CAN 线接收控制器的报警、故障信号数据，并发出声、光信号。监控器可通过控制器控制风阀执行器的开启角度（角度可调）。

监控器可记录报警、故障信息并打印。系统具有实时性、数值化、智能化、自动化控制的特点。

2.海湾GST-SCS-C201消防应急疏散余压控制器监控器性能

工作电源：AC220V 50Hz

最大功耗：150W

输出功率：DC24V/1A

通信方式：CAN 总线、RS485（Modbus） 显 示：中文液晶显示报 警：声、光报警

报警记录：10000 条

工作环境：-10℃~55℃

环境湿度：≤93%±3%

海拔高度：＜4500m

防护等级：IP30

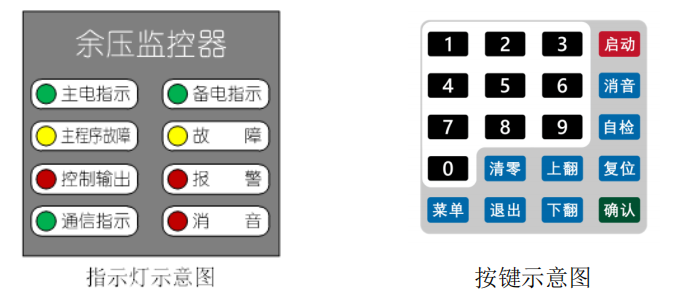

3 海湾GST-SCS-C201消防应急疏散余压控制器监控器指示灯

主电指示: 绿灯（主电工作此灯常亮）

备电指示: 绿灯（备电工作此灯常亮）

主程序故障: 黄灯（主程序故障时此灯常亮）

故 障: 黄灯（有故障时此灯常亮）

控制输出: 红灯（有报警控制输出时此灯常亮）

报 警：红灯（有报警信息时此灯闪烁）

通信指示：绿灯（余压监控器与余压控制器正常通信状态绿灯闪烁）

消 音：红灯（有报警信号和故障信号时蜂鸣器发出响声，按消音键消除声音时此灯常亮）

4 海湾GST-SCS-C201消防应急疏散余压控制器监控器按键说明

监控器面板有 20 个按键；

0～9 数字键：监控器设置时数字输入；1～9 在菜单下为快捷键，分别对应菜单栏的前 9 个图标。

启动键：扩展。

消音键：用于消除声信号。

自检键：检查监控器音响部件、显示、指示部件的功能是否正常。该操作需输入一级密码。

复位键：用于系统复位。该操作需输入一级密码。

确认键：监控器设置时对所选的项目、数据及操作的确认。

菜单键：进入菜单界面。

清零键：用于监控器设置中对原有数字的清除。

退出键：监控器设置或选项时退出当前操作或从当前页面到上一级菜单。

上、下翻键：用于菜单选项或查询选项中项目的选择。

注：操作密码级别，一级密码“1”可进入复位、自检功能；二级密码“119”可进入高级设置。

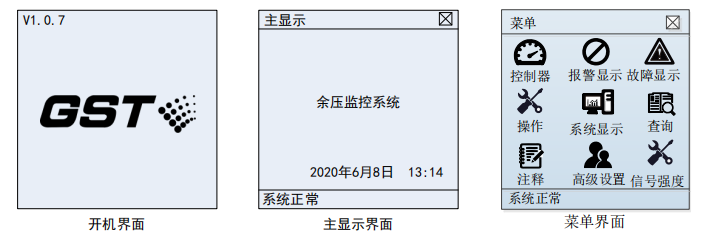

 5 海湾GST-SCS-C201消防应急疏散余压控制器监控器监控器界面说明

5.1 海湾GST-SCS-C201消防应急疏散余压控制器监控器主显示界面。

 开机显示开机界面。按返回键显示主显示界面。按菜单键显示菜单界面，按上/下翻键选择菜单选项内容，点击确认键进入。

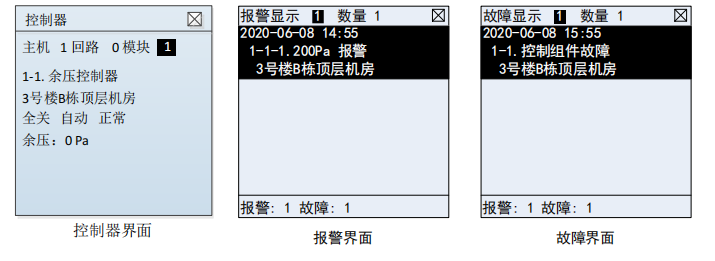

5.2 海湾GST-SCS-C201消防应急疏散余压控制器

在菜单界面中选择控制器，按确认键进入控制器界面。

主机 1：表示 1 号主机。

回路 0：表示 0 代表 can 总线，其它代表二总线。

模块 1：表示 1 号控制器。

1– 1 ：表示 1 号监控器 1 号控制器。 3 号楼 B 栋顶层机房：表示 1-1 控制器安装位置。

全开：表示执行器开启到 90°状态。

全关：表示执行器关闭到 0°状态。

自动：控制器处于自动控制状态。

手动：控制器处于手动控制状态。

正常：系统处于正常工作状态。

报警：探测器超压报警，可到报警显示内查看报警信息。

故障：通信故障、二总线短路、控制组件故障、控制超时等，可到故障显示内查看故

障信息。

余压：显示本控制器所管理下的探测器采集的最大余压值及其地址。

5.3 海湾GST-SCS-C201消防应急疏散余压控制器监控器报警显示

在菜单界面，选中报警显示，按确认键进入报警显示界面。

报警显示 1：表示报警显示第 1 页。

数量 1：表示报警数量。

2020-06-08 14：55：表示当条报警发生的时间。

1-1-1．200Pa 报警：表示 1 号监控器下面 1 号控制器所带的 1 号探测器 200Pa 报警。

3 号楼 B 栋顶层机房：表示当前控制器安装位置。

5.4 海湾GST-SCS-C201消防应急疏散余压控制器监控器故障显示

在菜单界面，选中故障显示，按确认键进入故障显示界面。

故障显示 1：表示故障显示第 1 页。

数量 1：表示故障数量。

2020-06-08 15：55：表示当条故障发生的时间。

1-1．控制组件故障：表示 1 号监控器下面 1 号控制器控制组件故障。

3 号楼 B 栋顶层机房：表示当前控制器安装位置。

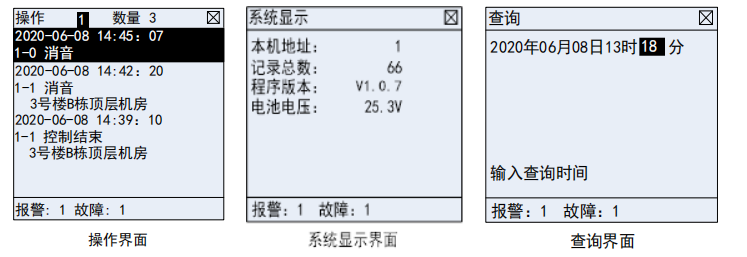

5.5 海湾GST-SCS-C201消防应急疏散余压控制器监控器操作

在菜单界面，选中操作显示，按确认键进入操作界面。

操作 1：表示操作第 1 页。

数量 1：表示操作数量。

2020-06-08 14:45:07：表示当条操作发生的时间。

1-0．消音：表示 1 号监控器消音。 1-1．消音：表示 1 号监控器下 1 号控制器消音。

3 号楼 B 栋顶层机房：表示当前控制器安装位置。

5.6 海湾GST-SCS-C201消防应急疏散余压控制器监控器系统显示

在菜单界面，选中系统显示图标，按确认键打开系统显示界面。

本机地址：本机地址号。

记录总数：包含报警、故障、操作等总数量。

程序版本：当前系统程序版本号。

电池电压：本机备电电压（12V 蓄电池共 2 节）。

5.7 海湾GST-SCS-C201消防应急疏散余压控制器监控器查询

在菜单界面，选中查询图标，按确认键打开查询界面，选择查询时间段的开始时间，按上/下键移动分/小时/日/月/年的数值，按清零键清除当前数值，通过数字键输入修改的时间，输入完成后，按[1]全部、[2]故障、[3]操作、[4]报警等条件前的数字键来进行相应的查询。

 查询信息打印，在每一信息单条显示状态下，按“确认”键打印当前信息。

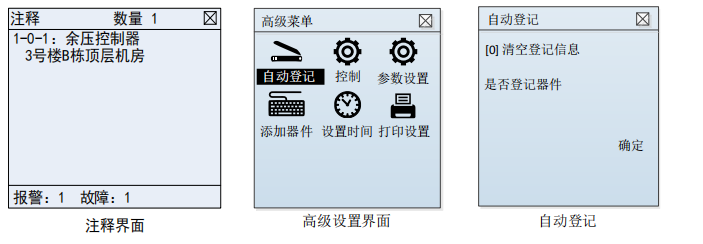

5.8 海湾GST-SCS-C201消防应急疏散余压控制器监控器注释

在菜单界面，选中注释图标，按确认键打开。

数量 1：表示注释控制器数量。

1-0-1．余压控制器：表示 1 号监控器 0 回路（0 表示 can 总线）1 号控制器。

3 号楼 B 栋顶层机房：表示当前控制器安装位置。

5.9  海湾GST-SCS-C201消防应急疏散余压控制器监控器高级设置

输入二级密码 119，按确认键进入高级设置界面。

5.10 海湾GST-SCS-C201消防应急疏散余压控制器监控器自动登记

在高级设置界面，选中自动登记，按确认键进入自动登记界面。

[0]清空登记信息：表示按数字 0 清空已有的登记信息。

是否登记器件：按确认键自动登记器件。

自动登记完毕，按“复位”键复位监控器，以确保登记信息完全更新并保存。

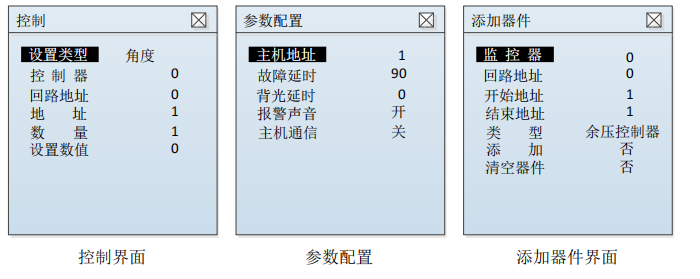

5.11海湾GST-SCS-C201消防应急疏散余压控制器监控器控制

在高级设置界面中，选择“控制”选项，按“确认”键进入控制界面。此功能为手

动控制执行器，可单点或批量设置控制器所带执行器的开启角度。

此设置为当前手动控制执行器的开启角度，而非报警时执行器的开启角度。

设置类型：角度

监 控 器：表示监控器地址，范围 0~32。（0 表示本机）

回路地址：表示回路地址号。（0 表示 can 回路）

地 址：控制器地址，范围 0~660。（0 代表所有，用于批量设置）

设置数值：设置控制器的开启角度，可设置 0~90 度之间的任意角度。

设置完数值后，按确认键进行控制。

5.12 海湾GST-SCS-C201消防应急疏散余压控制器监控器参数配置

主机地址：表示本机地址。

故障延时：故障延时时间。

背光延时：背光延时时间（0 表示常亮）。

报警声音：报警声音开关

主机通信：主机通信开关，开/CAN2 只能与主机通信，不能带控制器。

5.13海湾GST-SCS-C201消防应急疏散余压控制器监控器添加器件

监控器：监控器地址

回路地址：二总线回路号，0 表示 can 回路。

开始地址：批量添加时的开始地址号

结束地址：批量添加时的结束地址号（中间不能断号）

类型：余压控制器

添加：是否添加，确认以上信息。

清空器件：清空以前添加的信息。

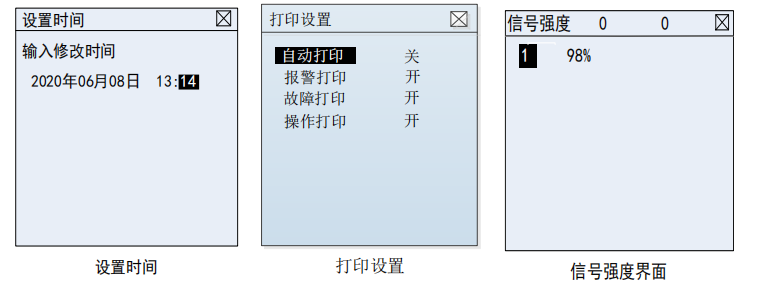

5.14 海湾GST-SCS-C201消防应急疏散余压控制器监控器设置时间

 在高级菜单界面中，选中设置时间，按确认键进入设置时间界面。按上/下翻键左

右移动光标选择所改选项，按清零清除当前数据，然后按数字键输入所修改数据。按确

认键保存。

5.15海湾GST-SCS-C201消防应急疏散余压控制器监控器打印设置

在高级菜单界面中，选中打印设置，按确认键进入打印设置界面，可设置打印设置

界面内选项的开关。

5.16海湾GST-SCS-C201消防应急疏散余压控制器监控器信号强度

显示所带控制器通信的信号强度。
