海湾TS-GSTN603消防电话插孔接线安装技术

5.1 海湾TS-GSTN603消防电话插孔特点

TS-GSTN603 型消防电话插孔是非编码设备，主要用于将手提消防电话分机连入消防电话系统。

消防电话插孔需通过 TS-GSTN604 消防电话插孔接口接入消防电话系统，不能直接接入消防电话总

线。多个消防电话插孔可并连使用，接线方便、灵活。每只消防电话插孔接口最多可连接 100 只消

防电话插孔。

5.2 海湾TS-GSTN603消防电话插孔主要技术指标

 线制：采用无极性两线制

 使用环境：

 温度：-10℃～+55℃

 相对湿度≤95%，不结露

 外形尺寸：

86mm×86mm×48mm

5.3 海湾TS-GSTN603消防电话插孔结构特征、布线与安装

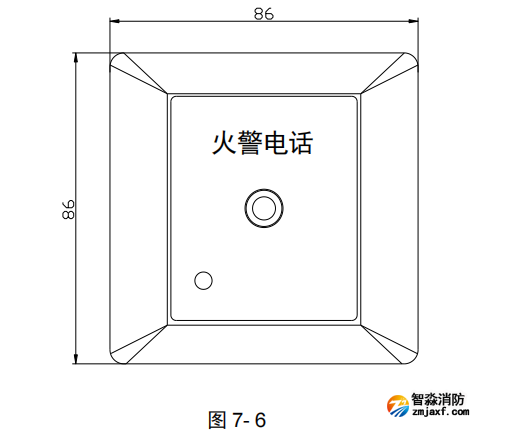

TS-GSTN603 型消防电话插孔外形尺寸及结构示意图如图 6- 7-6：

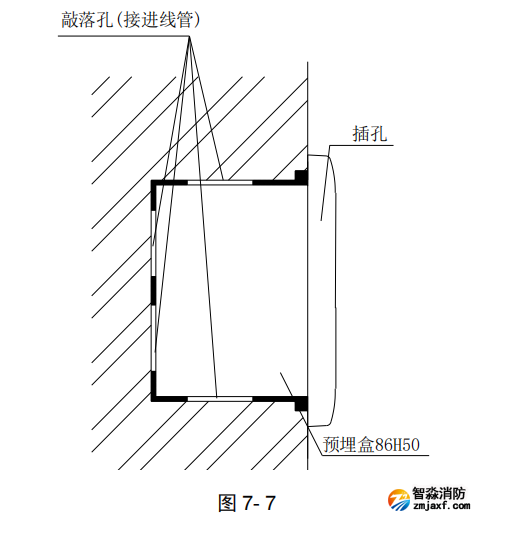

电话插孔安装采用进线管预埋装方式，取下电话插孔的红色盖板，用螺钉或自攻螺钉将电话插孔安

装在 86H50 型预埋盒上，安装孔距为 60mm，安装好红色盖板，安装方式如图 7-7 所示。
