海湾TS-GSTN602消防电话分机接线安装技术

4.1 海湾TS-GSTN602消防电话分机特点

海湾TS-GSTN602 型消防电话分机为手提式，可直接插入电话插孔呼叫电话主机。通过消防电话分机

可迅速实现对火灾的人工确认，并可及时掌握火灾现场情况，便于指挥灭火工作。消防电话分机采

用专用电话芯片，工作可靠，通话声音清晰，使用方便灵活。

4.2 海湾TS-GSTN602消防电话分机主要技术指标

 工作电压：DC24V，允许范围：DC20V～DC28V

 工作电流：12mA～31mA

 线制：无极性二总线制

 使用环境：

 温度：0℃～+40℃

 相对湿度≤95%，不结露

 外壳防护等级：IP30

 外形尺寸：

215mm×55mm×58.5mm

4.3 海湾TS-GSTN602消防电话分机结构特征

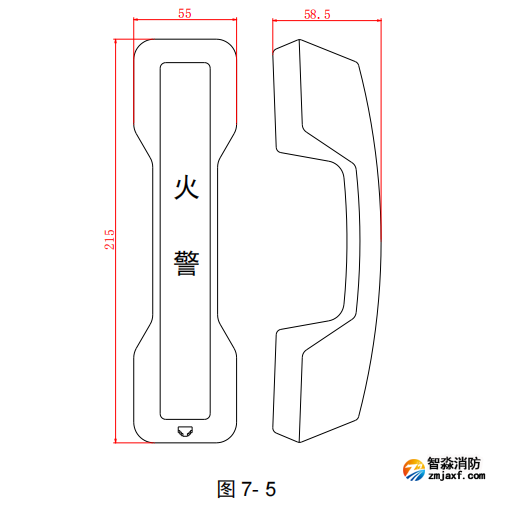

海湾TS-GSTN602 型消防电话分机外形尺寸如图 7-5 所示。

4.4 海湾TS-GSTN602消防电话分机应用方法

TS-GSTN602 型电话分机插入 TS-GSTN603 消防电话插孔通过 TS-GSTN604 消防电话插孔接口

与电话总机相连接。
