海湾TS-GSTN601消防电话分机接线安装技术

3.1 海湾TS-GSTN601消防电话分机特点

海湾TS-GSTN601 消防电话分机是固定式消防电话分机，分机须与 TSZ-GSTN60 总线式消防电话总机配

合使用。TS-GSTN601 消防电话分机在正常监视状态时，指示灯闪亮以指示工作正常，当发生紧急情

况时，摘下电话手柄呼叫消防电话总机。分机拨码开关预置 7 位编码，有效编码范围 1-99。0 及大于

99 的地址为无效地址。

3.2 海湾TS-GSTN601消防电话分机主要技术指标

 环境温度：-10～55℃

 相对湿度： ≤95％

 外壳防护等级：IP30

 TS-GSTN601 分机待机状态耗电：＜1mA 通话状态耗电：＜30mA

 TS-GSTN601 分机尺寸：

外形尺寸：220mm×95mm×66.5mm (包括手柄)

安装孔间距：60mm

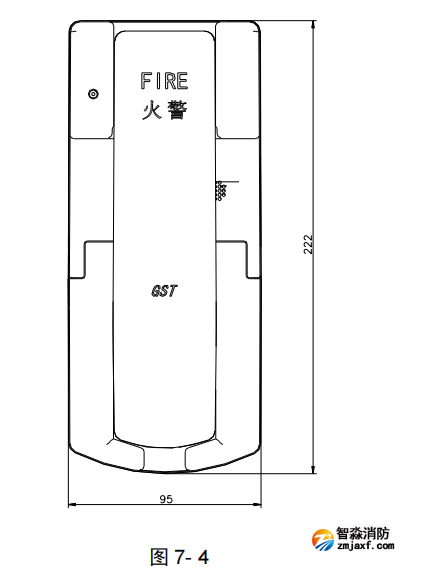

外形示意图如图 7-4。

3.3 海湾TS-GSTN601消防电话分机结构特征与安装

TS-GSTN601 消防电话分机是采用 86 预埋合固定孔安装方式。安装时，先将本机下部机盖打开，

露出安装固定孔，然后利用螺钉将本机在 86 预埋合固定孔上紧固连接。接线完成后，再将下部机盖

盖好，固定。

本机背面的 H+/H-端子连接有极性消防电话总线，导线应选用截面积大于 1 平方毫米的双色双绞线。

注意：红色为正，黑色为负。

3.4 海湾TS-GSTN601消防电话分机应用方法

TS-GSTN601 消防电话分机同 TSZ-GSTN60 电话总机之间通过两总线相连，两总线分正负极性。调

试时与 TSZ-GSTN60 消防电话总机配合试验。预置好分机编码、确定安装和接线正确无误后，接通电

源。在总机上通过“设在线分机”功能操作，而将本分机登录到系统中。设置完成后，指示灯闪亮，

表示分机处于正常待机状态，摘后可呼叫总机进行通话。
