海湾GST-DH9000壁挂式电气火灾主机

作者:海湾消防 文章来源:http://www.gstxf.com/ [ ]

GST-DH9000壁挂式电气火灾监控设备展示GST-DH9000壁挂式电气火灾监控设备参数GST-DH9000壁挂式电气火灾监控设备显示面板GST-DH9000壁挂式电气火灾监控设备特点GST-DH9000壁挂式电气火灾监控设备实拍图

一、海湾GST-DH9000壁挂式电气火灾监控设备特点:

  1.GST-DH9000系列电气火灾监控设备具备报警、预警、失电显示和脱扣控制功能。

  2.在监控设备可以分十级设置探测器剩余电流阀值。

  3.在电气火灾监控设备可以设定每个探测器报警后是否自动切断供电线路,并可以设定切断延时。

  4.具有RS232通讯接口,可以连接计算机图形显示系统;可配置RS485接口,组成电气火灾监控系统网络。

  5.符合GB14287.1-2005《电气火灾监控系统 第1部分:电气火灾监控设备》国家标准。

二、海湾GST-DH9000壁挂式电气火灾监控设备产品规格:



型号 GST-DH9000
液晶屏规格 320×240点,5.4寸单色液晶
电气火灾监控设备容量 最大4路总线,每路总线可带128个电气火灾探测器
线制 电气火灾监控设备与漏电探测器采用无极性信号二总线连接
使用环境 温度:0℃~+40℃
相对湿度≤95% ,不结露
电源 主电:交流220V  电压变化范围 +10%~-15%
备电:DC24V密封铅酸蓄电池
功耗 GST-DH9000B:最大80W
GST-DH9000G:最大150W
外形尺寸 500mm×170mm×600mm

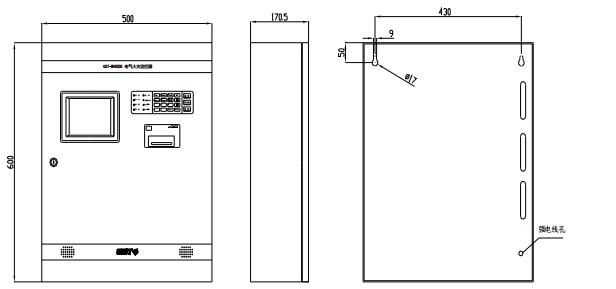

三、GST-DH9000壁挂式电气火灾监控设备结构与安装:

GST-DH9000结构与安装

四、GST-DH9000壁挂式电气火灾监控设备接线:

  电气火灾监控设备外接端子说明如下图所示。

 GST-DH9000接线

  L、G、N:交流220V接线端子及交流接地端子;

  ZN-1、ZN-2(N:回路号):探测器总线(无极性);

  S+、S-:报警信号输出,报警时输出24V/0.1A,带检线功能;

  RXD、TXD、GND:标准RS232接口,连接CRT系统的接线端子;

  A、B:标准RS485接口,电气火灾监控设备联网的通讯总线端子。

五、GST-DH9000壁挂式电气火灾监控设备布线要求:

  1.探测器总线接口:采用阻燃RVS双绞线,截面积≥1.0 mm2;长度〈1200米;

  2.报警信号输出接口:采用阻燃BV线,截面积≥1.0 mm2;

  3.RS232接口:随主机提供,长度<30m;

  4.电气火灾监控设备联网485接口:采用阻燃RVVPS双绞线,截面积≥1.0 mm2;长度<1000米。


六、下载资质及技术资料区域:









智淼君安(江苏)消防工程技术有限公司http://www.gstxf.com/
   海湾消防公司主营:海湾消防报警系统销售,消防设备安装,海湾气体灭火、海湾电气火灾、消防水喷淋系统施工安装,售后维修,海湾消防网站:http://www.gstxf.com/海湾消防服务热线:4006-598-119
