海湾气体灭火主机GST-QKP01安装使用说明书/资料
一,特点
GST-QKP01气体灭火控制器 /火灾报警控制器(简称为GST-QKP01)是海湾公司为适应工程设计的需要而开发的。GST-QKP01 具有火灾探测报警和气体灭火控制双重功能,可配接各种编码火灾探测器、手动报警按钮、紧急启/停按钮、声光警报器、气体释放警报器、手自动转换开关以及输出模块,实现1 个防火区的火灾报警和气体灭火控制。
GST-QKP01 满足GB 4717-2005 《火灾报警控制器》、GB 16806-2006《消防联动控制器》和GA61-2010《固定灭火系统驱动、控制装置通用技术条件》中有关气体灭火控制器的要求,为室内使用设备。GST-QKP01 具有以下特点:
1)配置灵活、可靠性高
2)功能强、控制方式灵活
3)窗口化、汉字菜单式显示界面
4)模块式开关电源
GST-QKP01 并且具有火灾探测及报警功能;能控制实现气体灭火设备的启动喷洒;GST-QKP01 收到启动控制信号后能启动现场的区域讯响器报警、自动显示延时且指示延时时间;并联动启动输出模块实现关闭门窗、防火阀和停止空调等功能;延时启动的延时时间在0~30 秒连续可调;具有停动功能;具有手自动转换功能;自身带有备电,在主电缺失时可自动进入备电运行状态,能给备电充电并有备电保护功能;具有信息记录、查询功能,可保存后的999 条记录。
二,布线要求:
1)通信总线(Z1,Z2)应选用截面积≥1.0mm2 的双绞线,长不超过500m。
2)电源输出(24V,G)连接线应选用截面积1.0~2.0mm2 RV 线,长不超过500m。
3)驱动钢瓶输出端(DC+,DC-)连接线应选用截面积≥1.5 mm2 RV 线。如果电缆长度大于50m,则选用截面积≥2.5mm2 RV 线。应计算线损压降、保证电磁阀的低工作电压。
4)外接通讯总线连线应选用截面积≥1.0mm2 双绞线,配置CAN 通讯卡时大线长不超过3000m。
5)其它端子连接线应选用截面积≥1.0mm2 RV 线。
6)交流电源线应采用耐压 750V 以上的三芯绝缘线。
7)机壳接地线宜用 4mm2 的铜导线,接地电阻应小于4Ω。
三,应用方法

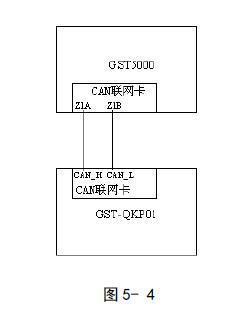

GST-QKP01 可通过本地网卡与火灾报警控制器(联动型)联网,示意图如图5-4所示。

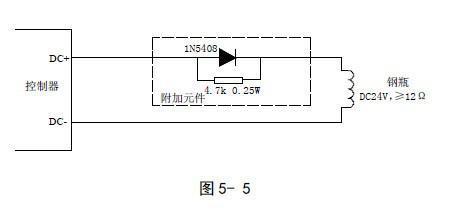

GST-QKP01 驱动钢瓶电磁阀输出的布线方式如图5-5所示。附加元件应置于线路的末端、接近钢瓶电磁阀处。
GST-QKP01 驱动钢瓶电磁阀输出的布线方式如图

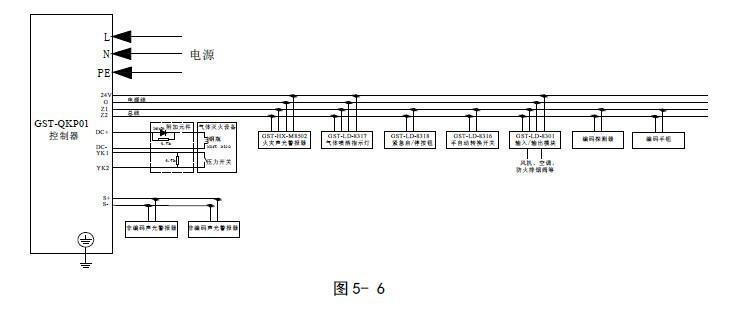

点型系统接线图如图5-6所示。
GST-QKP01气体灭火控制器/火灾报警控制器系统接线图
