湿式喷水灭火系统






  【系统组成】



  由喷头、管道系统、湿式报警阀、报警装置和供水设施等组成。由于该系统在报警阀的前后管道内始终充满着压力水,故称湿式喷水灭火系统或湿管系统。



  【适应范围】



  湿式报警阀与延迟器、压力开关、水力警铃、洒水喷头、消防供水系统等连接组成自动喷淋灭火系统。是自动喷淋灭火系统中重要的报警控制阀门。



  湿式自动喷水灭火系统在国内外安装使用已有100多年历史了,有较丰富的设计安装和管理经验,系统的可靠性好。在环境温度不低于4℃、不高于70℃的建筑物和场所(不能用水扑救的建筑物和场所除外)都可采用这种系统。



  【系统结构】





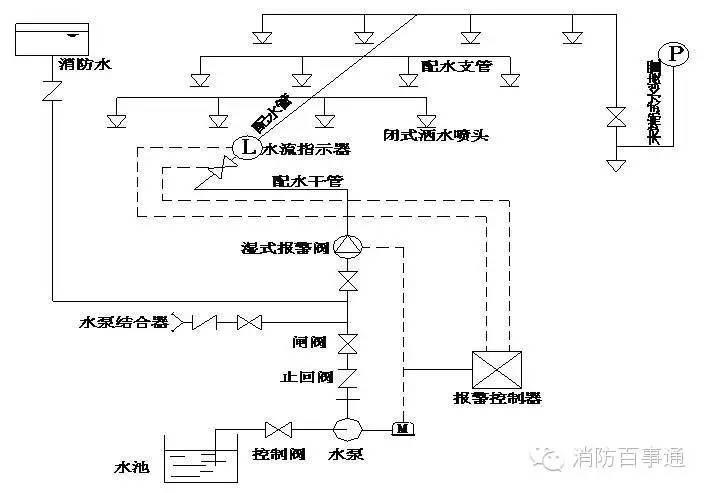

  【系统工作原理】

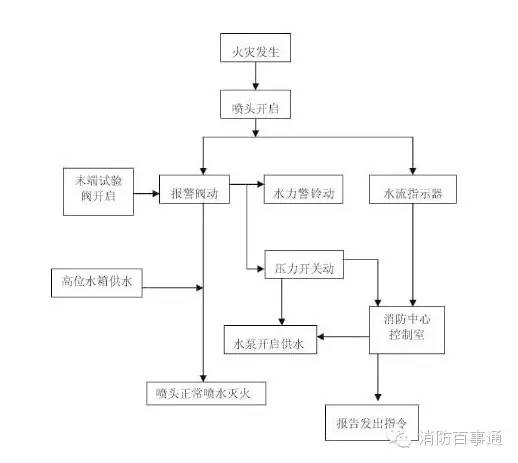

  当自动喷淋灭火系统的保护区域内发生火情时,火场环境温度升高,闭式喷头上的玻璃球破裂(或易熔合金熔化),喷头打开喷水灭火。此时由于湿式报警阀出口侧管网水压下降,形成压差,阀瓣组件打开,供水侧水源水不断补充管网灭火,同时水流也经密封环槽内的孔流入延迟器,并迅速充满,以一定水压冲击水力警铃发出连续的报警声,压力开关动作接通电触点,并将信号反馈至控制中心,以声、光报警,同时启动主供水泵进行消防灭火。

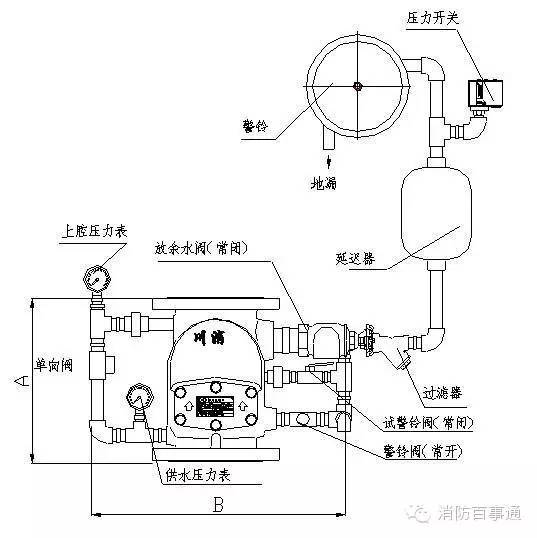

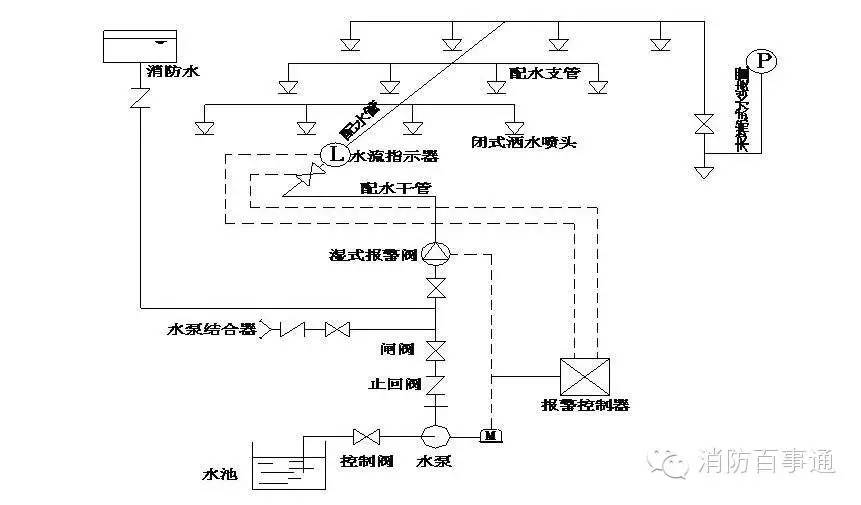

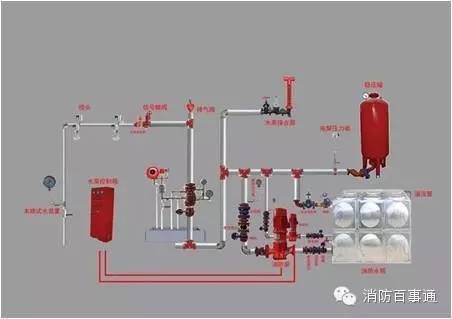

  【湿式报警阀装置安装示意图】





  【部件作用】



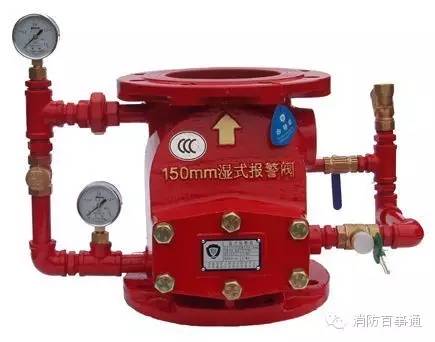

  1、湿式报警阀:只允许水单方向流入喷水系统并在规定流量下报警。



  2、延迟器:延迟水力警铃动作时间,减少因水压波动而造成的误报警。



  3、水力警铃:系统启动后,能发出声响的水力驱动式报警装置。



  4、压力开关:报警阀动作后,压力开关动作接通电触点。



  5、警铃阀:伺应状态下为常开,检查、维护和修理时才可关闭此阀。



  6、放水阀:排去阀后管网余水,以进行检修或更换喷头。



  【系统特点】



  湿式自动喷水灭火系统主要有以下一些特点:



  1、结构简单,使用可靠。湿式自动喷水灭火系统与其它自动喷水灭火系统比较,结构最简单,仅需湿式报警阀、喷头和必要的供水设施便可工作,系统充水后管理简单易行。



  2、系统施工简单。湿式系统的喷头安装方向,可根据吊顶形式或美观、安全的要求,向上或向下安装,灵活方便。与其它系统比较,湿式喷水灭火系统的施工中,对其管道接头、敷设坡度等的要求都不像干式系统或充气预作用系统那样严格,因此施工比较简单。



  3、灭火速度快、控火效率高。湿式系统由于管网经常充以有压水,一旦发生火灾,系统在喷头开启后,能迅速出水灭火,灭火、控火效果较干式系统要好。



  4、系统投资省,比较经济。由于湿式系统简单,安装省工,管理方便,所以建设投资和经常性的管理费均比其它系统要少。



  5、适用范围广。湿式自动喷水灭火系统能广泛应用于环境温度不低于4℃、不高于70℃的建筑物或场所。基于以上特点,湿式系统是目前世界上应用最广泛的一种系统。




干式喷水灭火系统




  【系统组成】



  为了满足寒冷和高温场所安装自动灭火系统的需要,在湿式系统的基础上发展起来的。其管路和喷头内平时没有水,只处于充气状态,故称之为干式系统或干管系统。干式系统由闭式洒水喷头、水流指示器、干式报警阀组,以及管道和供水设施等组成,而且配水管道内充满用于启动系统的有压气体。



  【适用范围】



  干式喷水灭火系统的主要特点是在报警阀后管路内无水,不怕冻结,不怕环境温度高。因此,该系统适用于环境温度低于4℃,或高于70℃的场所。如北方地区、冷库、蒸汽机房等。干式报警阀用于干式喷淋报警灭火系统中,属于系统供水的报警及控制阀门,该系统一般应用于环境温度低于4℃的建筑物中,在伺应状态时,由系统管网中的压缩空气通过干式报警阀将消防压力水封于供水侧,当闭式喷头动作引起管网气压下降并达到一定值时,干式报警阀打开,压力水通过阀进入系统管网灭火。



  【系统结构】



  干式报警阀



  【系统工作原理】



  干式系统示意图



  该干式报警阀属于差动式干式报警阀。阀内的阀瓣组件包括气密封阀座和水密封阀座,气密封阀座的直径大于水密封阀座的直径,处于伺应状态时,阀瓣盖在两个阀座上。两阀座之间的中间室通过报警管路与大气相通。阀瓣上方须注入少量的预注水以增加阀瓣的密封性,在阀门系统侧通入一定压力值的压缩空气。如系统侧喷头打开时造成压缩空气压力下降,当气压降至约为供水压力值五分之一时,干式阀打开。压力水流向系统侧管路,从打开的喷头处喷水灭火。同时水经干式阀中间室流向报警口驱动压力开关动作和水力警铃报警。



  本阀具有防复位和外部复位装置,当阀打开以后,杠杆将阀瓣顶住使其不再回到阀座上,需外部逆时针转动复位手柄复位(复位后需将手柄重新回到竖直位置)。



  喷头打开时,系统侧气压的下降速度与其容积成反比,容积越大,气压下降越慢,干式阀开启越慢。一般情况下当系统管网容积大于1500升时,则须配置加速器(单独订购)。加速器是一种快开装置,它对小的压降非常敏感,当系统气压下降速率达到一定时,能让系统侧的压缩空气很快进入阀的中间室,作用到阀瓣上,与供水压力一起作用,从而加速阀瓣的打开。



  【系统特点】



  1.干式系统,在报警阀后的管网内无水,故可避免冻结和水汽化的危险,不受环境温度的制约,可用于一些无法使用湿式系统的场所。



  2.比湿式系统投资高。因需充气,增加了一套充气设备而提高了系统造价。



  3.干式系统的施工和维护管理较复杂,对管道的气密性有较严格的要求,管道平时的气压应保持在一定的范围,当气压下降到一定值时,就需进行充气。



  4.比湿式系统喷水灭火速度慢,因为喷头受热开启后,首先要排出管道中的气体,然后再出水,这就延误了时机。

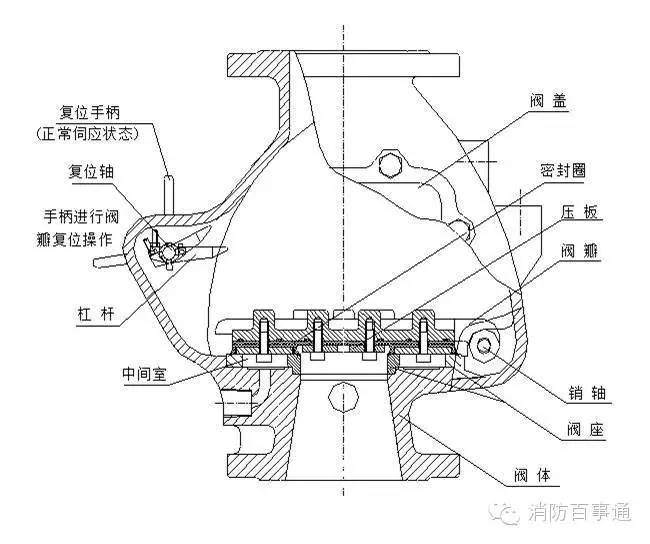

  【干式报警阀体结构示意图】

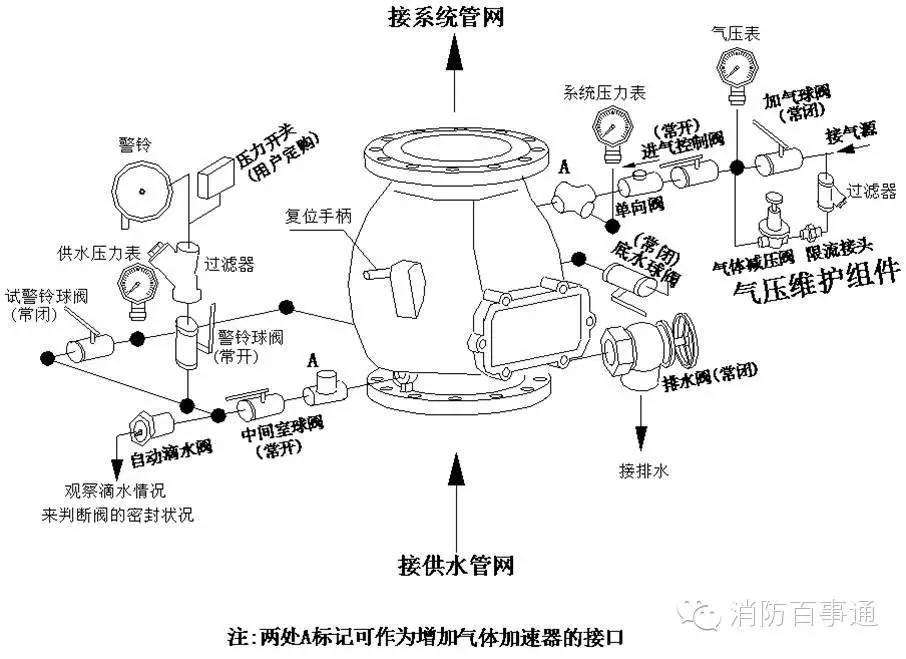

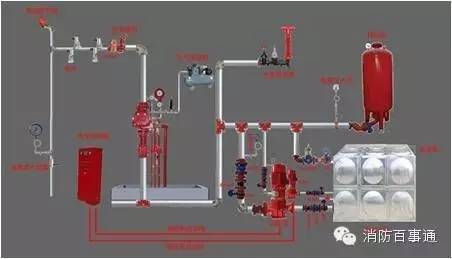

  【干式报警阀配置图】





  【干式报警阀安装调试】



  1、应垂直安装于有采暖且照明良好的室内,周围留出约0.5m的空间便于安装和维修。



  2、装之前彻底冲洗掉供水管路中的异物。



  3、方便维修调试,应在干式阀前后安装阀前供水控制阀和阀后控制阀。



  4、调试及方法详见产品使用说明书。

附:火灾自动喷水灭火系统检查
