近期,本电气电力平台有关注到电力设备相关绝缘材料的一些相关内容,这是电气行业的一块细分领域,且很有市场。
比如,在过去举行多届的CWIEME国际线圈、电机、绝缘材料及电器制造展中,绝缘材料家族一直都是其中的重要内容;最新一届即将要举行的CWIEME上海线圈展时间2020年7月29日~31日,感兴趣可以关注我们,或者自主登记报名。
今天我们要详细聊一聊的是,绝缘材料家族中的某一类绝缘材料及衍生产品,即绝缘套管及复合管。
这类材料及产品在电气电力行业应用也相当广泛,只是不像许多一次设备体积那么大、位置那么重要、看起来那么显眼,它们更像是“默默无闻”的配角和小兵(就像社会和工作中的你和我),往往作为那些主要一次设备的附属或者组成部件,但请不要小瞧它们的重要作用。
下面,让电力能源君举几个复合管及绝缘套管类产品的实际例子,帮助大家认识一下它们吧!
小编要举几个“栗子”啦,大家请看好囖!
-
(一)户外高压跌落式熔断器专用环氧玻纤缠绕复合管/环氧玻纤丝(布)复合管系列

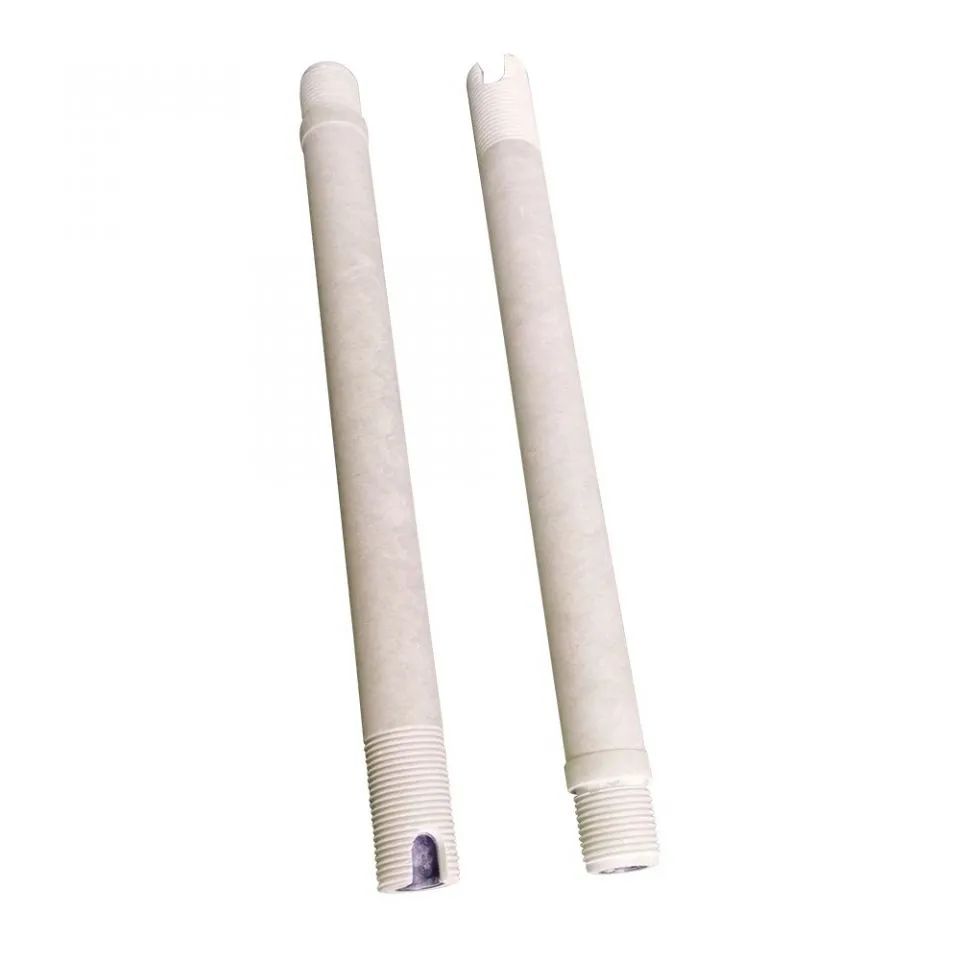

封闭式喷射熔断器用复合套管

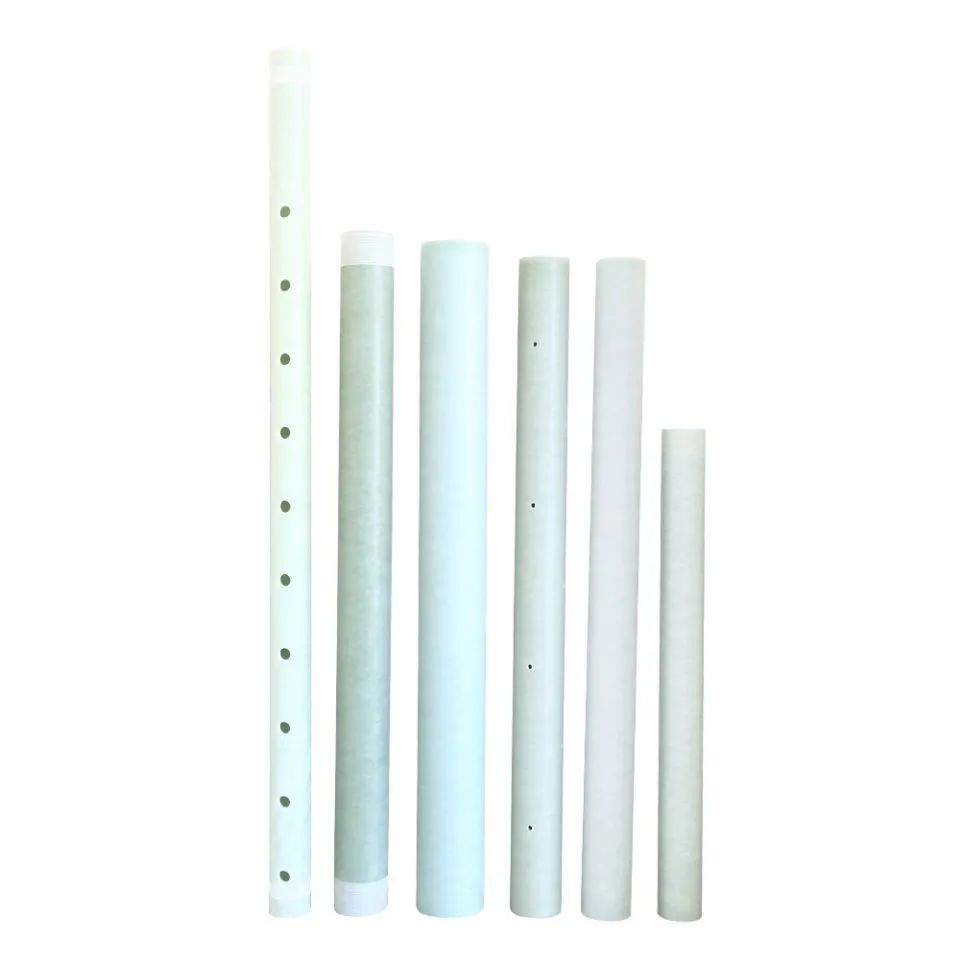

环氧布管
-
(二)高压限流熔断器(油浸式)/高压避雷器/电抗器/互感器专用(耐高温)环氧玻纤缠绕绝缘套管等系列

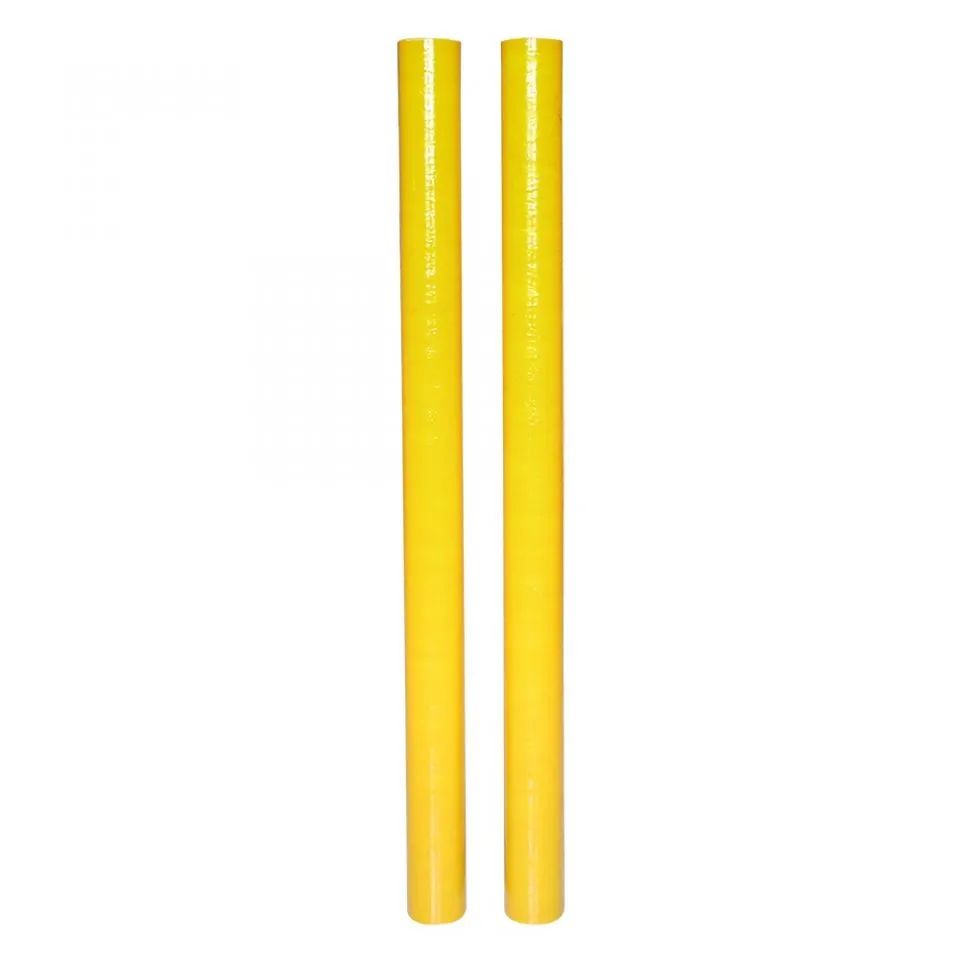

避雷器套筒
电容式高压套筒
电抗器绝缘筒
(三)风变专用支架壳

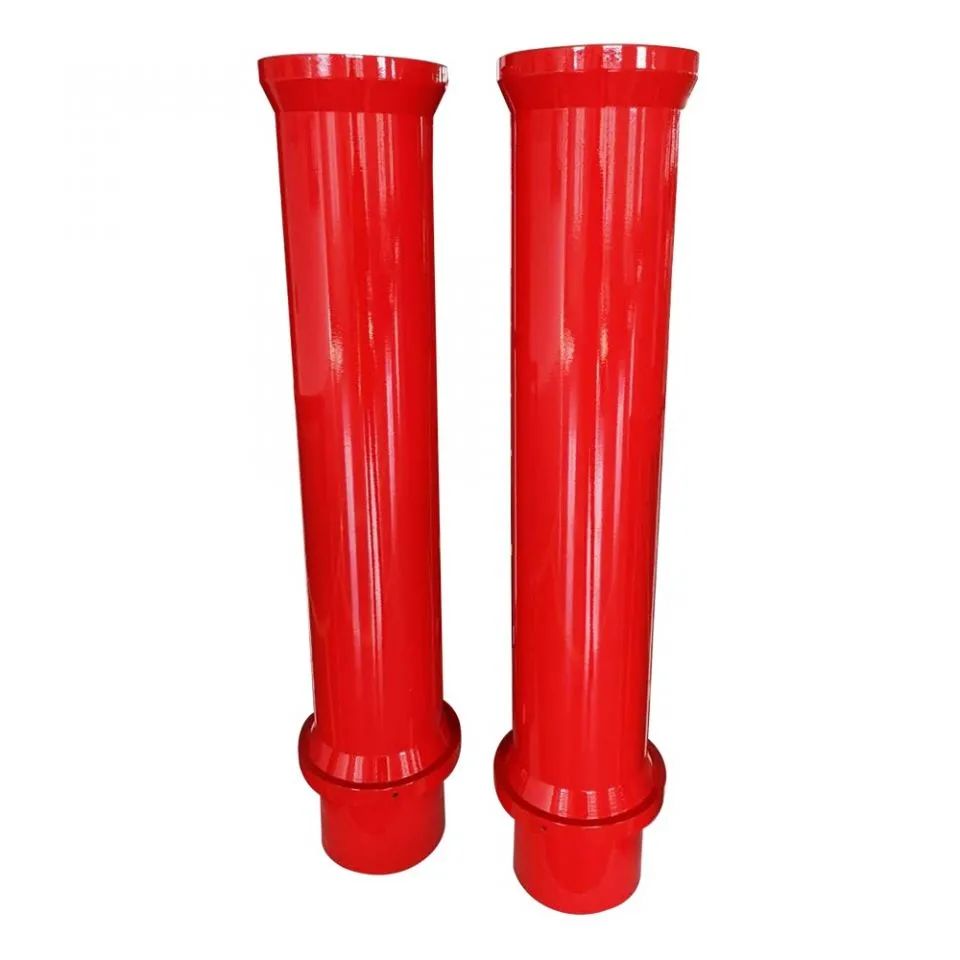

风变专用支架壳
风变专用支架壳
-
(四)绝缘子

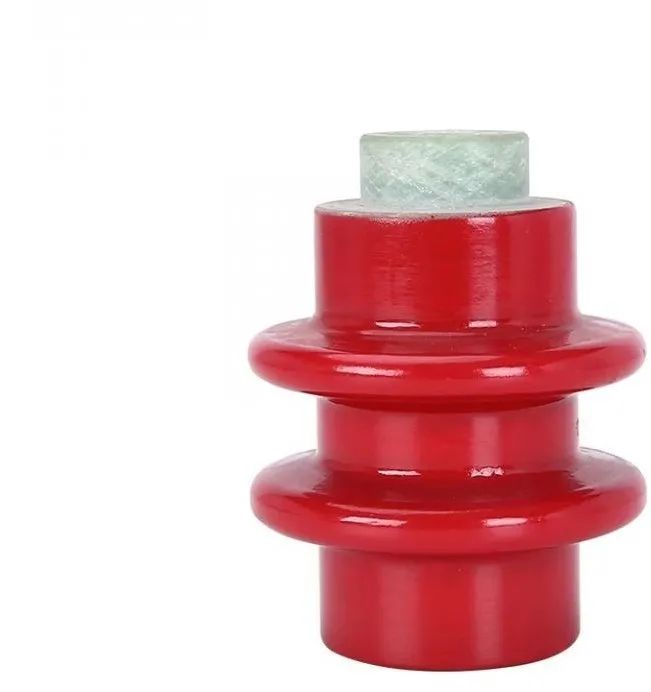

绝缘子
绝缘子
-
(五)超薄型伸缩套管

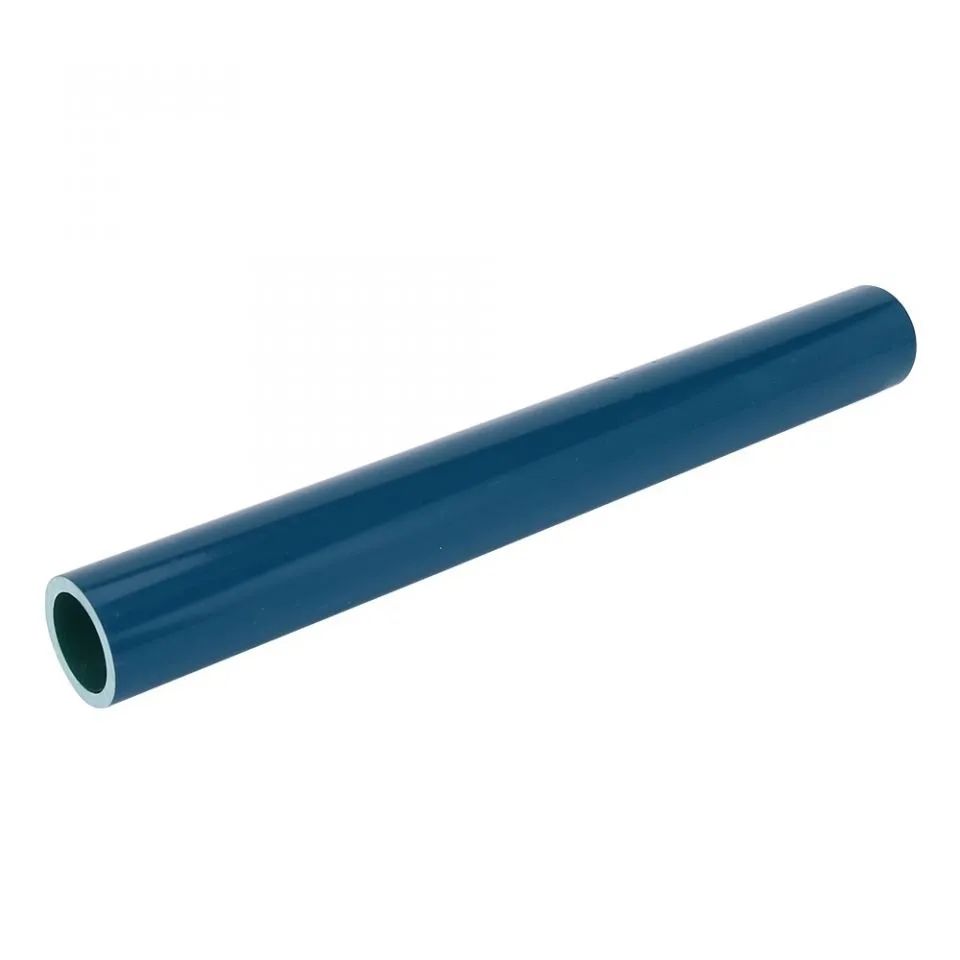

超薄型伸缩套管
-
(六)5G天线罩筒体

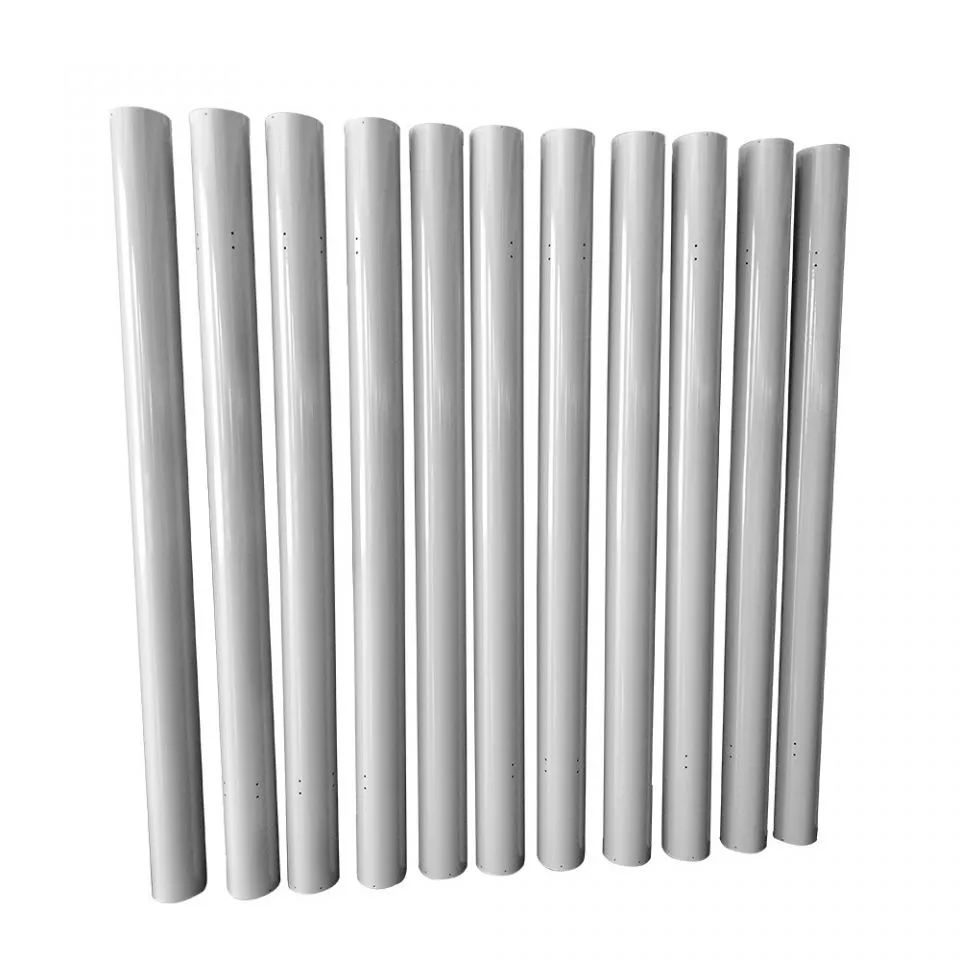

5G天线罩筒体
以上所举的“栗子”们,都是选取于浙江和泰新材料股份有限公司的新材料领域产品。其类产品的基本参数信息如下:
缠绕角,45°~65°(可以根据不同要求调整缠绕的角度来达到更好力学性能要求);
纤维含量(重量比),70%~75%;
密度,2.00g/cm³;
吸水率,小于0.03%;
轴向热膨胀系数,1.8E-05 1/K;
玻璃转化温度,110~120℃;
耐化学性能 矿物油:极好;
溶剂及稀酸:优;
抗拉弹性模量,轴向14000 MPa;
抗拉强度:轴向280 MPa;环向600 MPa;
抗剪强度:150 MPa;
抗弯强度:轴向350 MPa;
抗压强度:轴向240 MPa;
相对介电常数2-3.2;
介质损耗因数0.003-0.015;
局部放电量≤5;
绝缘强度:轴向3~6kv/mm;径向10~12kv/mm;
雷电冲击:110KV;
工频冲击:50KV;
耐热等级:B、F、H级;
内径>5mm;外径<300mm;长度<2000mm。
注:以上数据仅作为参考,所生产的套管参数可根据客户的需求进行定做!
