海湾GST-ZF-120Z 型火灾显示盘接线安装技术

特点

GST-ZF-120Z 火灾显示盘（以下简称火灾显示盘）是一种可用于楼层或独立防火区内的火灾报

警显示装置。当建筑物内发生火灾后，消防控制中心的火灾报警控制器产生报警，同时把火警信息

传送到火灾显示盘上，火灾显示盘会将报火警的探测器编号及相关信息显示出来并发出声光报警。

火灾显示盘通过消防总线与火灾报警控制器相连，火灾报警控制器每个回路可配接 1～242 任意地址

点的火灾显示盘。

主要技术指标

（1） 工作电压：总线 24V

（2） 显示容量：120 条火警信息

（3） 显示范围：000000 000～999999 999 中任意报警编码点。

（4） 线制：两线制，不分极性。

（5） 功耗

静态功耗≤0.05W（2mA@24V）

最大功耗≤0.15W（6mA@24V）

（6） 回路带载数量：不超过 32 个

（7） 使用环境：

温 度：0℃～＋40℃

相对湿度≤95%，不凝露

（8） 外形尺寸：180mm×100mm×32mm（不带底座）

180mm×100mm×33mm（带底座）

（9） 外壳防护等级：IP40

（10） 执行标准：GB 17429-2011

结构特征、安装与布线

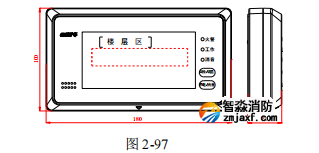

GST-ZF-120Z 火灾显示盘外观示意图如图 2-97 所示。

海湾GST-ZF-120Z 火灾显示盘分底座及显示盘两部分，采用壁挂式安装，外接线路可直接与火灾显

示盘的底座连接，火灾显示盘安装底座示意图如图 2-98 所示。

GST-ZF-120Z 火灾显示盘将底座用两个螺钉固定在墙内接线盒（86 盒）上，将墙内接线盒里引

出的导线连接到底座接线端子上，用压线螺钉压紧，其中，Z1、Z2 不分极性。将火灾显示盘背部方

形凹槽区域对正底座外形（此时显示盘背部两插针对正底座黑色端子两孔），以垂直底座方向用力将

显示盘推向墙壁（推不动为止），底座卡勾卡住显示盘即可完成安装。

GST-ZF-120Z 火灾显示盘对外接线示意图如图 2-99 所示。
