海湾GST-SCS-C201消防应急疏散余压控制器操作方法

   下面讲述海湾GST-SCS-C201消防应急疏散余压控制器界面操作方法及调试，广大群众可以来海湾消防网站学习。

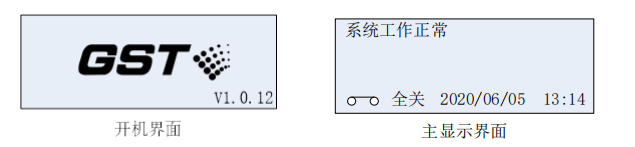

一、开机界面

控制器在通电后，液晶屏亮，显示开机界面，指示灯全部点亮一次，蜂鸣器检测报警声音和故障声音，执行器自动巡检一个周期。随后显示主显示界面。

系统状态信息包含：

报警：表示系统中存在探测器报警信息；

探测器故障：表示系统存在探测器通信故障；

总线异常：二总线可能接入 24V 电压；

总线短路：二总线短路故障；

信号短路：二总线存在接地故障或者有探测器损坏等故障；

控制短路：控制器与风阀执行器之间的接线短路、风阀锈蚀导致风阀执行器不能动作等故障；

控制信号开路：控制器与风阀执行器之间的接线开路；

控制超时：控制器控制风阀执行器在设定的时间内没有完成自检。（在巡检过程中当执行器在 120 秒内没有完全打开或完全关闭时，报控制超时故障。更换执行器。）。

二、 菜单界面

在主显示界面下，按确定键进入菜单界面

三、探测器界面

在菜单界面选中探测器，按确定键打开探测器界面。

1.探测器 0.3Pa：表示 1 号探测器 余压值 0.3Pa。

 全关 2020/06/05 13：14 表示执行器的状态，当前系统时间。

全关 报警 1 故障 0 ：当系统有报警、故障时显示。

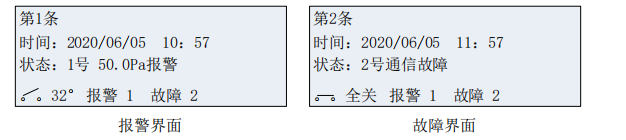

四、报警

 在菜单界面选中报警，按确定键打开报警界面。

 第 1 条：表示当前报警是第几条。

时间：表示当前报警发生的时间。

 状态：表示发生报警探测器的地址号和余压报警最大显示值。

：执行器状态，开启角度。

 报警 1 故障 2：表示系统当前报警总数和故障总数。

五、故障

 在菜单界面选中故障，按确定键打开故障界面。

 第 1 条：表示当前故障是第几条。

 时间：表示当前故障发生的时间。

 状态：表示发生故障探测器的地址号及故障类型。

 全关：执行器状态。

 报警 1 故障 2：表示系统当前报警总数和故障总数。

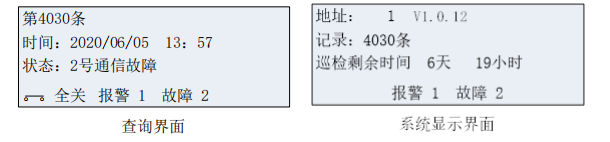

六、查询

       在菜单界面选中查询，按确定键打开查询界面，显示当前系统存储记录的故障、报警及操作等状态信息。通过上翻、下翻切换不同的状态信息。信息中包含状态编号，状态发生的时间及状态类型。

状态：记录控制器存储的状态信息。

1、 主机复位：记录控制器复位时间

2、 控制：控制器启动执行器动作

3、 控制结束：控制器启动执行器动作后，将压差值调整到正常范围内，执行器停止动

作。

4、 巡检控制组件：控制器手动、自动巡检执行器

5、 控制组件故障：执行器故障（执行器的故障原因需用户自行排查）

6、 *号**Pa 报警：*号探测器余压报警，报警压差**Pa

7、 *号通信故障：*号探测器通信故障

8、 二总线短路：控制器与探测器之间的二总线短路故障

七、系统显示

 在菜单界面选中系统显示，按确定键打开系统显示界面。

 地址：表示本控制器的地址号及系统版本号。

 记录：报警、故障、操作等总条数。

 巡检剩余时间：自动巡检时间倒计时。

 报警 1 故障 2：系统当前报警总数和故障总数。

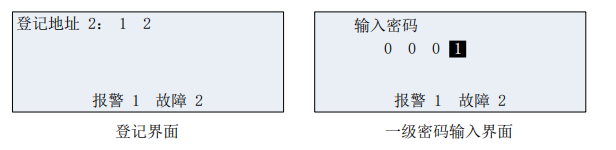

八、登记

在菜单界面选中登记，按确定键打开登记界面。

登记地址 2：表示已经登记的探测器数量。

1 2：表示已经登记探测器的地址号。

九、高级设置

在菜单界面选中高级设置，按确定键进入输入密码显示界面，一级密码为“0001”、二级密码为“0009”、按上翻键、下翻键修改数字。

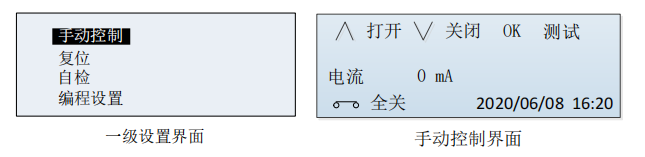

在高级设置中，输入“0001”，按确定键进入一级设置界面菜单。

在一级设置菜单界面选中手动控制，按确定键进入手动控制界面。在此界面下控制器不在自动控制风阀执行器和接收远程控制信息。

手动控制：每按一下“上翻”键、“下翻”键分别控制风阀执行器打开、关闭 10°角度。

复位：控制器复位。

自检：液晶屏刷黑、刷白各两次，蜂鸣器报警声、故障声各响一次，指示灯全亮，然后恢复到主界面。检测控制器的声光报警、显示功能是否正常。

编程设置：

启动 1 ：0 表示关闭此编程，1 表示打开此编程。

50Pa 30 ：表示压差在 30~50Pa 之间，执行器打开角度为 30°

70Pa 55 ：表示压差在 51~70Pa 之间，执行器打开角度为 55°

90Pa 80 ：表示压差在 71~90Pa 之间，执行器打开角度为 80°，压差大于 90Pa时，执行器完全打开。

十、二级设置界面

        在高级设置中，输入二级密码“0009”按确定键进入二级设置界面。

       在高级设置界面选中“设置地址”，设置探测器地址。按确定键打开如图 16 设置地址界面。通过控制器远程设置管理探测器的通信地址。

      在设置地址界面下再按一下确定键后，光标指示到数值后，通过上翻、下翻修改需要设置的地址编号，按确定键开始设置地址，在需要设置地址的探测器上长按“设置”按键 5S，如果设置成功，控制器上就会有设置成功的声音提示和界面提示，然后自动跳到下一地址的设置界面，如图地址 1 设置成功界面。直至全部设置完成。（设置键需用细长的探针或用万用表表笔按）

十一、时间

      在高级设置界面选中时间选项，按确定键打开如时间界面，设置系统的实时时间。按消音键左移修改选项，上下键修改数值，确定键保存修改时间并返回到高级设置界面。

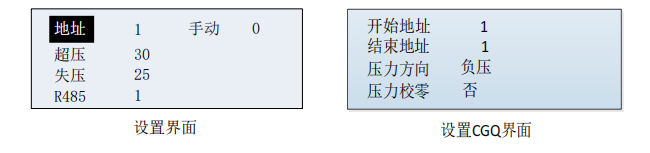

十二、设置

在高级设置界面选中选择设置选项，按确定键打开设置界面。

地址：控制器地址，当前控制器与监控器的通信地址（1~64）。

超压：设置余压报警值，设置范围 30~100 Pa。当探测器采集到的压差值大于此值时，控制器发出报警信号。

失压：设置余压防烟安全值，设置范围 25~95 Pa。当压差值小于失压设定值时，控制器控制执行器关闭泄压阀，增加压差值，让压差值控制在超压设定值和失压设定值之间，保证防火门起到防烟和逃生的功能。（超压和失压设定差值为5Pa，见企标）

RS485：修改 RS485 口的通信协议。1 为 RS485 协议；0 为 Modbus 协议。

手动：控制器手、自动切换。0 表示关闭手动状态，1 表示打开手动状态。

十三、设置 CGQ

       可通过手动修改探测器正负数值显示，探测器默认安装在高压区（数值显示为正压），探测器安装在低压区（数值显示为负压）。如果现场出现施工错误把探测器安装在低压区需要通过此功能修改探测器参数（设置 CGQ 界面内选择安装在低压区的探测器，把压力方向设为负压后，探测器显示为正压）。

修改探测器参数需在高级设置界面选中选择设置 CGQ，按确定键打开设置 CGQ 界面。

开始地址：指需要设置探测器开始地址。

结束地址：指需要设置探测器结束地址。

压力方向：负压/正压。设置探测器数值正负显示。

压力校零：是/否。对改探测器显示数值进行校零操作。

单独设置的方法：开始地址与结束地址为同一个。

批量设置的方法：开始地址 1 结束地址 10（代表设置 1-10 号探测器参数）。

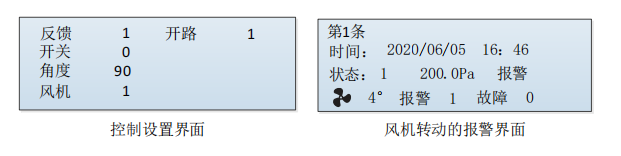

十四、控制设置

在高级设置界面选中控制设置，按确定键打开控制设置界面。

反馈：“0”为不带反馈功能的执行器，“1”为带反馈功能的执行器。在市面上有带反馈功能的执行器（打开到位的触点信号和关闭到位的触点信号）和不带反馈功能的执行器。

开关：0，关；1，开。在开通调试阶段，如果泄压阀的打开位置和执行器的打开位置方向相反，可通过此功能使泄压阀打开方向与执行器打开的方向状态同步。

角度：输入执行器开启的最大角度值 85~95°（不允许使用开启最大角度值误差大于 5度的风阀执行器）。

风机： 0 关/1 开。检测风机工作状态，（安装采集器后，打开此功能）当采集器采集到风机工作电流后（≥5A）时，显示如风机转动报警界面。

开路：(0：关；1：打开)，打开或关闭判断风阀执行器连接线开路故障功能。报警状态界面中，状态：1 200.0Pa 报警，表示 1 号探测器最高余压值为 200Pa。探测器处于报警状态。

风机图标旋转表示风机启动，角度值表示风阀执行器开启角度。报警：当前报警数量。故障：当前故障数量。

十五、巡检设置

在高级设置界面选中选择巡检设置，按确定键打开巡检设置界面。自动巡检设置，此功能定时检测风阀执行器是否处于正常工作状态。常见故障及排查手段如下：

控制组件故障：检查执行器的反馈线路是否接好；

控制故障：检查执行器的 7 根线路是否接好；

控制超时：可能执行器锈蚀导致运行时间超长，超出程序默认 120 秒的运行时间。

在一级设置菜单界面选中手动控制，按确定键进入手动巡检设置。按确定键可测试执

行器，执行器控制旁通泄压阀全部打开，然后再完全关闭，为一个巡检周期，检查执行器

和旁通泄压阀是否工作正常。

自动：0 表示自动巡检设置关闭，1 表示自动巡检设置开启。

天数：范围为 1~30 天，周期可调。

小时：巡检开始时间 0~23 点，可调。

校正：0 关/1 开。巡检后发现探测器由于温度影响产生压差漂移时，自动进行校准压差值。

十六、计算余压

在高级设置界面选择计算余压，按确定键打开计算余压界面。（依据 GB 51251-2017 3.4.9）

推力：推开防火门所需的力（N 牛）（已知参数）

宽度：此区域防火门的宽度（cm）（已知参数）

高度：此区域防火门的高度（cm）（已知参数）

把手：此区域防火门门把手到门闩的距离（cm）（已知参数）

开启：闭门器开启力矩（N.m 牛顿每米）（已知参数）

压差：用户需将上述已知参数输入系统后，系统自动计算出符合该区域的余压报警设定值，并保存到超压设定值中。

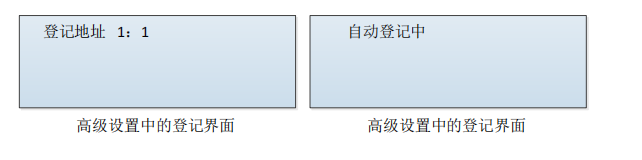

十七、登记

       在高级设置界面中选中登记，按确定键打开登记界面。按消音键可以自动登记控制器所连接的探测器地址，完成登记后会显示所有登记的探测器地址。（自动登记后，核查登记数量与安装数量是否一致。登记数量少于安装数量时，排查两种情况。第一种排查线路是否接通，第二种地址是否重复设置）。

     在菜单中的登记只有查询功能，在高级设置中的登记可以自动登记探测器。
