火灾自动报警及消防联动控制系统

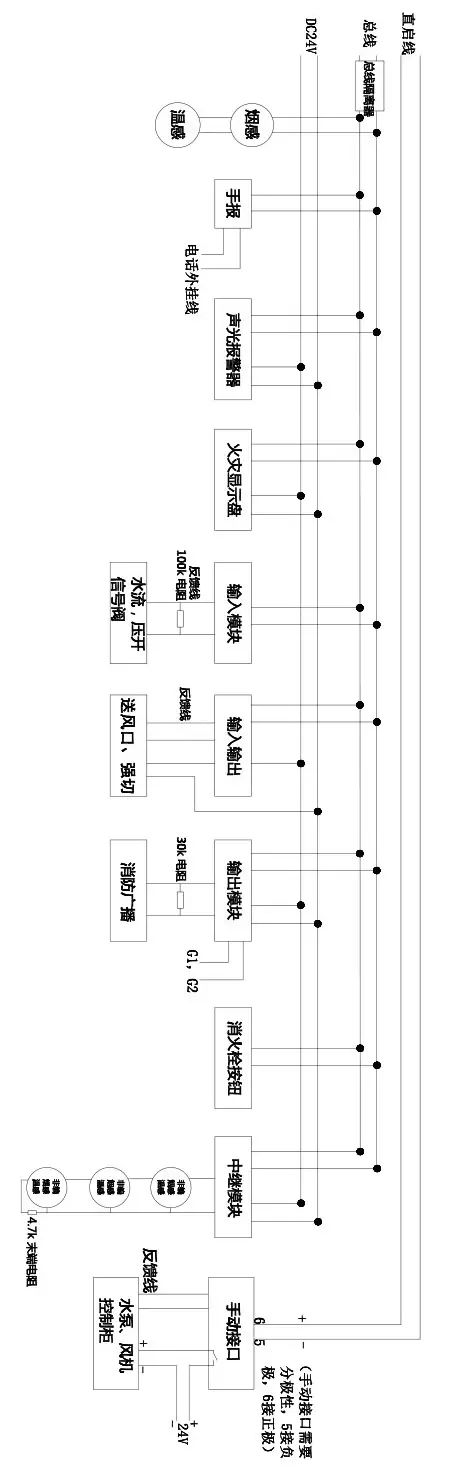

GST系列模块接线方法示意图及说明

说明：

1. 所有模块底座通用

2. 输入模块的反馈端子上必须要并联一个100K/0.25W的电阻

3. 输出模块的9、12端子不常用

4. 输入输出为总线模块，需要编码，反馈端子只能接无源反馈，不能接有源反馈

5. 手动接口为多线模块，不用编码，主机上的每个直控点都对应一个手动接口，直接从主机布线到现场中间不连接任何设备，5、6端子要分极性

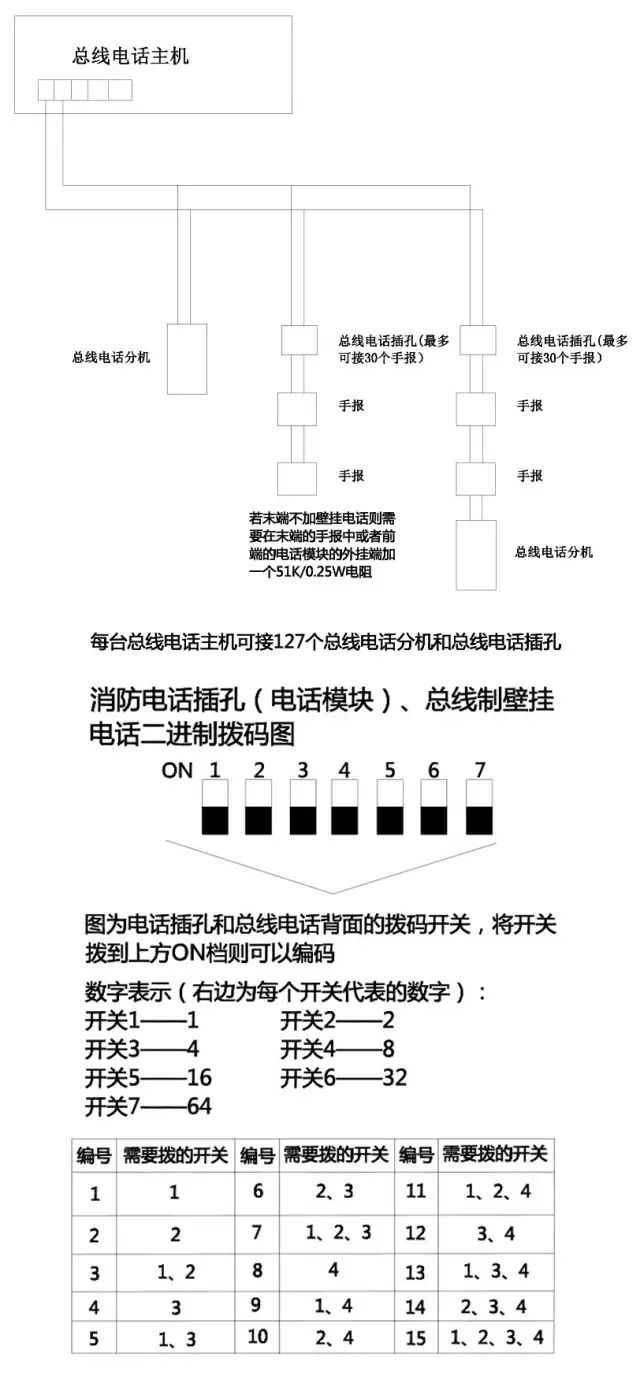

总线电话系统

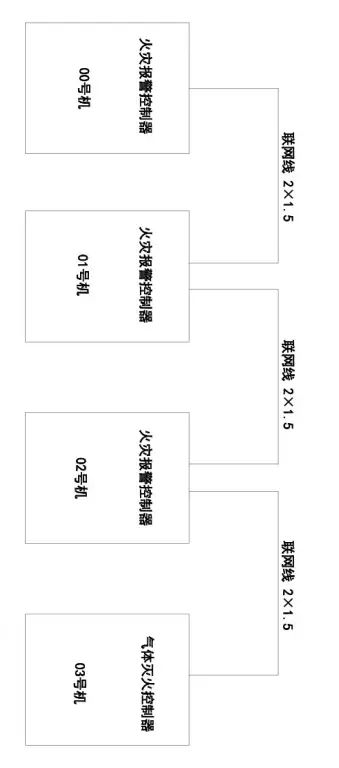

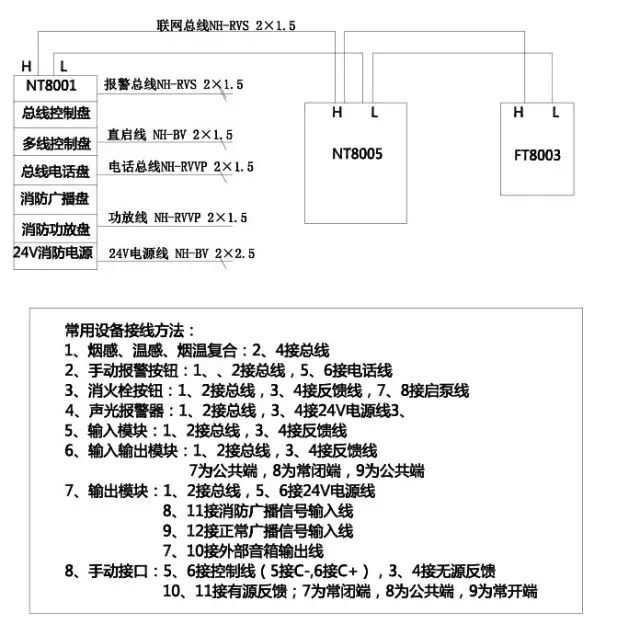

控制器联网方式参考图及说明
