全面讲解弱电门禁系统的安装及工作原理

作者:海湾消防 文章来源:http://www.gstxf.com/ [ ]

全面讲解弱电门禁系统的安装及工作原理


门禁系统的安装到底难还是不难呢?其实很简单,难的地方在锁的安装,其他读卡器和控制器都不难,今天重点介绍一下,各种情况下,门禁系统的安装方法。

“门禁系统”在智能建筑领域,意为Access Control System,简称ACS。指“门”的禁止权限,是对“门"的戒备防范。门禁系统又称出入口管理系统,是对人员进出进行有效管理物品进出的智能控制的系统。其取代了传统繁琐的门卫工作,可实现高效率、高科技的现代管理。对持卡人的进出权限、允许进出的时间,都可进行方便的统一管理,所有人员的进出详情、报警信息等资料实时反映到管理中心,并可对所有历史信息进行条件查询。

出入口门禁安全管理系统是新型现代化安全管理系统,它集微机自动识别技术和现代安全管理措施为一体,它涉及电子,机械,光学,计算机技术,通讯技术,生物技术等诸多新技术。它是解决重要部门出入口实现安全防范管理的有效措施。适用各种机要部门,如银行、宾馆、车场管理、机房、军械库、机要室、办公间,智能化小区,工厂等。

门禁系统早已超越了单纯的门道及钥匙管理,它已经逐渐发展成为一套完整的出入管理系统。它在工作环境安全、人事考勤管理等行政管理工作中发挥着较大的作用。

电锁通常是用于门禁系统中,以下面这个简单的门禁系统为例,它是由门禁主机、门禁读卡器、开门按钮、电锁、管理软件等组成,而电锁就是其中的一个重要环节。


常见门禁系统拓扑示意图

电锁在门禁系统中的作用,主要是用来控制门的开关。目前门禁系统中常用的电锁,主要有磁力锁、电插锁、灵性锁等,下面薛哥会给大家一一介绍。

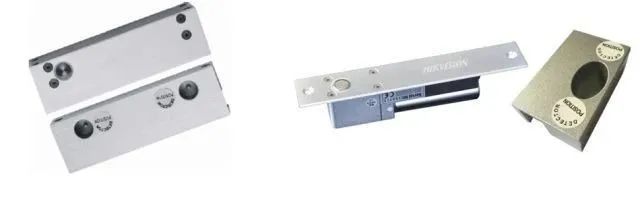

1.磁力锁系列

1.1磁力锁原理

磁力锁的设计和电磁铁一样,是利用电生磁的原理,当电流通过硅钢片时,电磁锁会产生强大的吸力,紧紧地吸住吸附铁板以此达到锁门的效果。控制电磁锁电源的门禁系统识别人员正确后即断电,电磁锁失去吸力即可开门。




1.2磁力锁分类

磁力锁可分为单门磁力锁和双门磁力锁。单门磁力锁主要用于单开门的类型,双门磁力锁则是用于双开门的类型。


1.3磁力锁安装方式说明

适用于木门、玻璃门、金属门、防火门等。
磁力锁断电开门,因为一侧会被磁力锁挡住,所以只能做90°单向开门。
磁力锁必须配支架,每把单门磁力锁配1套支架,每把双门磁力锁配2套支架。

1.4磁力锁安装示例


1.5磁力锁支架

目前市面上常用的支架主要有LZ型、U型两种。LZ型可以适用于下有框门,L支架用于固定磁力锁在门框上,Z型支架固定在门上。
U型可以适用于下无框门(直接卡入门中),安装示意图如下。


2.电插锁系列

2.1电插锁原理

电插锁也是一种电子控制锁具,通过电流的通断,来驱动“锁舌”的伸出或缩回,以达到锁门或开门的功能。
锁体中的关键部件为“锁舌”,与“锁孔”配合可实现“关门”和“开门”两个状态。即锁舌插入锁孔实现关门,锁舌离开锁孔为开门。


2.2电插锁分类

电插锁一般有两种类型,分别适用于有边框和无边框的门。




2.3电插锁安装方式说明

电插锁断电开门、可180°开门、适用于玻璃门。

有框玻璃门,电插锁需配U型支架。
无框玻璃门,无需配支架。

2.4电插锁安装示例

对于上下都无边框的门采用U型锁体和锁孔卡入玻璃门使用,对于上面有边框的,进行开槽将锁体安装进边框中使用。




3.灵性锁系列

3.1灵性锁原理

灵性锁有效结合了传统电控锁及电磁锁的优点,克服了电控锁噪音过大、电磁锁耗电等方面的不足而开发的新产品,灵性锁与电控锁、磁力锁相比较,它的性能更加的完善,优点更加明显。
3.2灵性锁分类

目前常见的灵性锁主要有单锁头灵性锁和双锁头灵性锁,两者的区别在于锁舌的数量不同,如下图所示




3.3灵性锁安装方式说明

灵性锁适应于木门、铁门等,一般常用于家庭大门、小区单元门等。

施工布线时,电源线需布置4芯,2芯线用于持续给电锁电机供电,另外2芯用于控制电锁开门。
