柜式(无管网)气体灭火系统的安装

作者:海湾消防 文章来源:http://www.gstxf.com/ [ ]
 系统控制组件的安装

柜式(无管网) 气体灭火系统灭火控制装置的安装应符合设计要求。防护区内火灾探测器的安装应符合现行国家标准《火灾自动报警系统施工及验收规范》GB 50166的规定。
 设置在防护区部位的气体灭火系统手动、自动转换开关和启动、停止按钮应安装在防护区门外便于操作的地方,安装高度宜为1.5m。二氧化碳局部应用灭火系统手动操作装置应设在保护对象附近。
 灭火剂喷放指示灯宜安装在防护区门口外侧的正上方。
 注氮控氧防火系统的安装详见本图集“注氮控氧防火系统”部分。

管道试压、吹扫和表面涂漆

15.1 气动管路安装完毕后应做气密性试验,并采取防止灭火剂和启动气体误喷的措施。试验介质可采用氮气或压缩空气。试验压力为驱动气体储存压力,并以不大于0.5MPa/s的升压速率缓慢升至试验压力,稳压3min,压力降不超过试验压力的10%为合格。
15.2 灭火剂输送管道安装完毕后,应进行水压强度试验和气密性试验。
15.2.1 进行水压强度试验时,应以不大于0.5MPa/s的升压速率缓慢升至试验压力,稳压5min,管道无渗漏、无变形为合格。

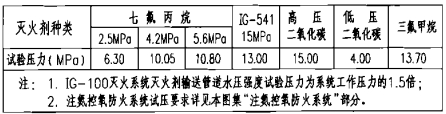

15.2.2 灭火剂输送管道水压强度试验压力应符合下表要求:
气体灭火剂输送管道水压强度试验压力

 气体灭火剂输送管道水压强度试验压力
15.2.3 不宜进行水压强度试验的防护区,可采用气压强度试验。气压强度试验压力应符合下表要求:

气体灭火剂输送管道气压强度试验压力

 气体灭火剂输送管道气压强度试验压力
    气压强度试验介质可采用氮气或压缩空气。试验前,先用加压介质以0.2MPa的压力进行预试验。试验时,应逐步缓慢增压,当压力升至试验压力的50%时,如未发现异常或泄漏,继续按试验压力的10%逐级升压,每级稳压3min,直至达到试验压力。管道无渗漏、无变形为合格。
15.2.4 灭火剂输送管道水压强度试验合格后,还应进行气密性试验。


气体灭火剂输送管道气密性试验压力

 气体灭火剂输送管道气密性试验压力
    气密性试验时,应以不大于0.5MPa/s的升压速率缓慢升至试验压力,关断试验气源3min内压力降不超过试验压力的10%为合格。
    经气压强度试验合格且在试验后未拆卸过的管道可不进行气密性试验。
15.3 管道吹扫
15.3.1 水压或气压强度试验合格的管道,应采用氮气或压缩空气进行吹扫。吹扫时,管道末端的气体流速不应小于20m/s。
15.3.2 吹扫过程中用白布检查,直到白布上无铁锈、尘土、水渍及其他异物为合格。
15.4 管道外表面涂漆。明装灭火剂输送管道外表面宜涂红色油漆。在管井、吊顶内及活动地板下等隐蔽部位的灭火剂输送管道可涂红色漆环,色环宽度不应小于50mm;每个防护区或保护对象的管道油漆色环宽度应一致,间距应均匀。
