气体消防如何分类???

作者:海湾消防 文章来源:http://www.gstxf.com/ [ ]

概述

消防报警系统,又称火灾自动报警系统,它是由触发装置、火灾报警装置、火灾警报装置以及具有其它辅助功能装置组成的,它具有能在火灾初期,将燃烧产生的烟雾、热量、火焰等物理量,通过火灾探测器变成电信号,传输到火灾报警控制器,并同时显示出火灾发生的部位、时间等,使人们能够及时发现火灾,并及时采取有效措施,扑灭初期火灾,最大限度的减少因火灾造成的生命和财产的损失,是人们同火灾做斗争的有力工具。


第一部分 有管网气体消防系统

1.1 设计的依据

气体灭火系统平面图、系统图

气体灭火系统施工和验收规范     GB50263—2007

《气体灭火系统施工及验收规范》    (GB50263-2007)

《工业金属管道工程施工及验收规范》  (GB50235-97)

1.2  气体灭火的特性

1.对环境无污染,是安全有效的灭火系统。

2.灭火速度快,能在十秒内迅速灭火。

3.对敏感设备无损害。

4.优异性能,是其他灭火系统无法比拟的。

5.经全面的测试,无毒性。

6.灭火时候不用屏住呼吸,气体灭火对人体更安全。

7.节省时间,快速无比,当贵重的财产面临危险,每一秒钟都至关重要。

8.解除隐忧,解决后顾之忧。

9.价格优势,与火灾造成的财产与资料损失相比,气体灭火价值是显而易见的

1.3 系统组成及工作原理

1.3.1 系统组成

二氧化碳气体灭火系统应用于全淹没系统和局部淹没系统,按组成方式不同又可分为组合分配系统和单元独立系统。当一个建筑物或内部结构有二个或二个以上保护区域时,可以将几个保护区组合起来,共同设置一套混合气体灭火装置,这样建立起来的系统就称为组合分配系统。其优点表现为用一套灭火剂贮存装置,灭火剂的设计总量按其中最大一个防区的用量设置。系统灭火工作启动后,其防护区需用量由系统控制分配,从而节约费用。如果是用一套灭火剂贮存装置单独保护一个防护区,就称为单元独立系统

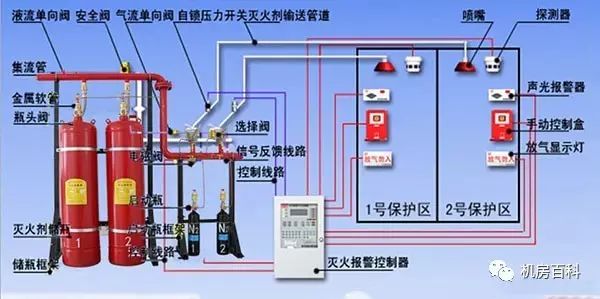

1.3.2  系统主要部件

系统主要组件有:储气钢瓶、容器阀、单向阀、选择阀、驱动装置、集流管、金属软管、喷嘴、压力反馈装置、控制盘、系统的管路附件、灭火剂输送管路附件和储气瓶支架等

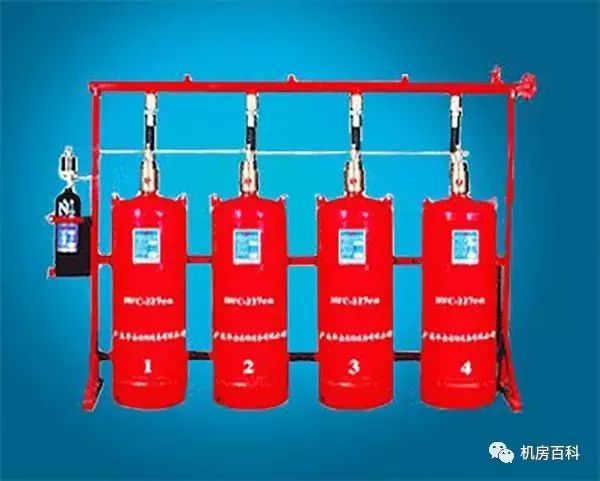

1.4  七氟丙烷

七氟丙烷(HFC-227ea/FM200)是一种以化学灭火为主,兼有物理灭火作用的洁净气体灭火剂;它无色、无味、低毒、不导电、不污染被保护对象,不会对财物和精密设施造成损坏;能以较低的灭火浓度,可靠的扑灭B、C类火灾及电器火灾;储存空间小,临界温度高,临界压力低,在常温下可液化储存;释放后不含粒子或油状残余物,对大气臭氧层无破坏作用(ODP值为零),在大气层停留时间为31~42年,符合环保要求


1.4.1 七氟丙烷的使用范围

七氟丙烷灭火系统主要适用于计算机房、通讯机房、配电房油浸变压器、自备发电机房、图书馆、档案室、博物馆及票据、文物资料库等场所,可用于扑救电气火灾、液体火灾或可熔化的固体火灾,固体表面火灾及灭火前能切断气源的气体火灾。

1.4.2 七氟丙烷的注意事项

七氟丙烷灭火系统不可用于下列物质的火灾

1)氧化剂的化学制品及混合物,如硝化纤维硝酸钠等。

2)活泼金属,如: 钾、钠、镁、铝、铀等。

3)金属氧化物,如:氧化钾氧化钠等。

4)能自行分解的化学物质,如过氧化氢联胺等。

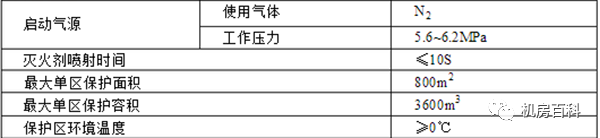

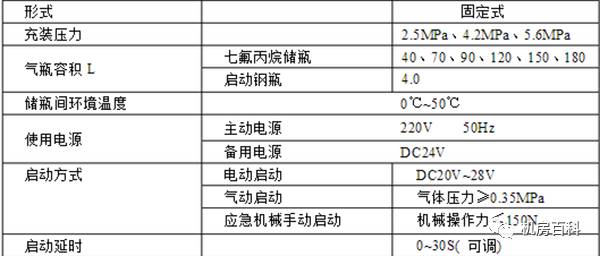

1.4.3  主要技术参数

1.4.4  安装场所

1)七氟丙烷是一种以化学方式灭火的洁净气体灭火剂。它低毒、无色、无味、。 (1)环境温度为-10~50℃,并保持干燥和通风良好。

2)空气中不应含有易爆、导电尘埃及腐蚀部件的有害物质,否则应加以保护,

且不得受到震动和冲击。

3)瓶站应设在人员出入方便的地方,为了值班人员,工作人员的安全,要求出口应直接

通向室外或疏散通道,瓶站的耐火等级不应低于二级的防火要求。

4)瓶组框架必须用地脚螺栓紧固。

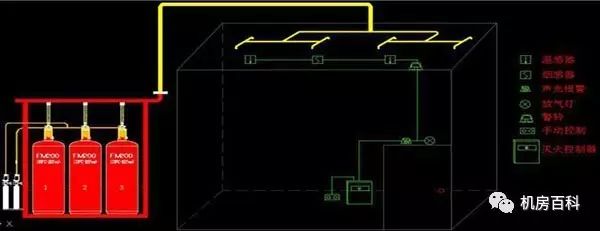

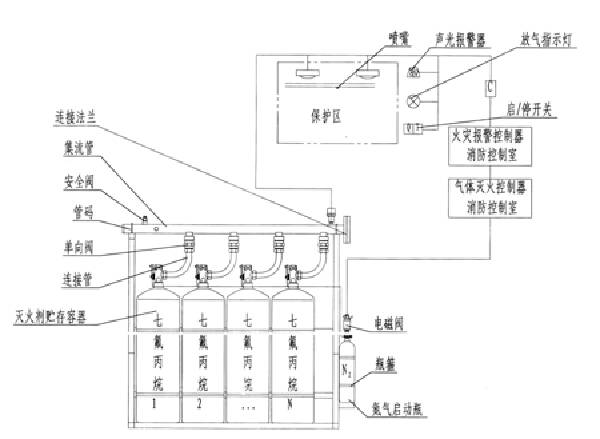

1.4.5 管网系统


1.5  消防气体的灭火系统说明

1)每个保护区的地板下、室内空间层及吊顶天花内需设置喷嘴、烟感探测器和温感探测器。为了节省投资成本,保护区之间的气体采用共享设计,减少了灭火药剂用量,而烟感探测器和温感探测器则仍然保持警报的功效。

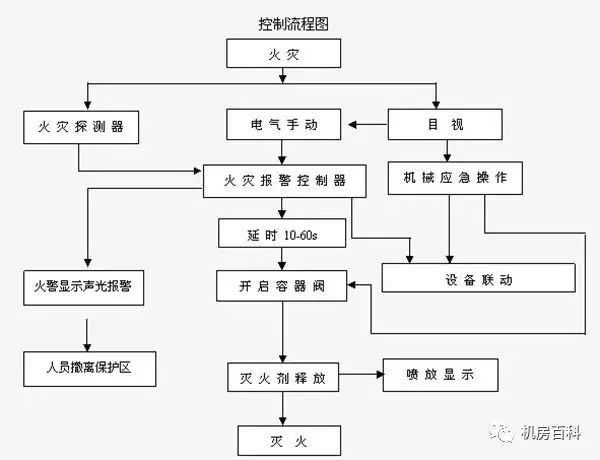

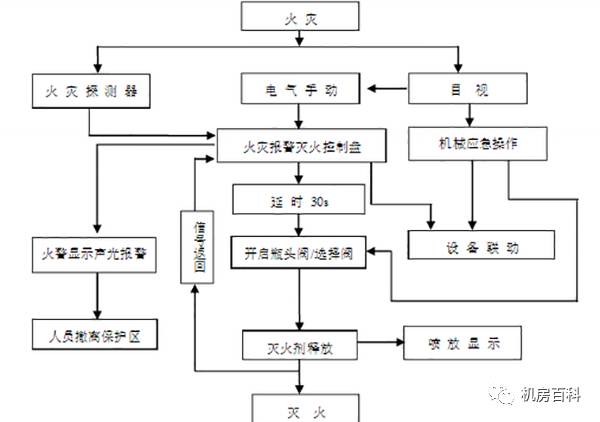

2)所有间隔必须密闭固定,药剂喷放时无泄漏。系统采用组合分配方式,当某个保护区有火情发生时,烟、温两路探头把火警信号传至气体灭火控制盘及控制室,声、光自动报警并按照预定模式自动延时,启动电磁阀及方向阀,使FM-200储气钢瓶喷放气体至发生火情的保护区, 也可以手动放气或进行机械紧急启动。

3)气体喷放的延迟时间 0-30 秒可调,表示系统状态的所有信号都可以传输到当地的气体灭火控制盘或传到消防中央控制室。

4)钢瓶的瓶头阀部位设有安全阀,在超压时可以自动泄压,从而起到保护作用。钢瓶的放气启动头及方向阀均采用24VDC电磁阀控制,由气体灭火控制屏给出放气信号,启动钢瓶。在断电或紧急情况下,可通过钢瓶上的手动启动头施行手动启动。手动及电动启动方式作用在钢瓶的瓶头阀上,而从属钢瓶则用主气瓶的压力通过压力启动头控制启动。

5)系统喷放气体后,连接在管路系统上的喷气压力开关会给出放气返回信号到中心控制室。


6)防护区应以固定的封闭空间划分,防护区内应有疏散信道和出口,保证人员在30秒内能撤离防护区,防护区内的疏散信道和出口,设应急照明与疏散指示标记,防护区内和防护区的人口处装有火灾声、光报警器。

7)灭火系统设自动控制、手动控制和机械应急操作,手动控制装置、手动与自动转换装置设在防护区内和防护区疏散出口边便于操作的地方,机械应急操作装置设在储瓶间内。

8)防护区的门应向外开启,并能自行关闭,疏散出口的门,必须能从防护区内打开,灭火时应保持封闭条件,除泄压口以外的开口以及用于该防护区的通风机和通风管道中的防火阀在喷放FM-200前应做到关闭。故防护区的门可做成装有外开门闭门器或弹簧的门,这样保护区可不设泄压口,而通风机和防火阀的关闭可通过气体灭火控制屏输出接口达到。

第二部分  无管网气体消防

2.1  设计依据

气体灭火系统平面图、系统图

气体灭火系统施工和验收规范     GB50263—2007

《气体灭火系统施工及验收规范》    (GB50263-2007)

《工业金属管道工程施工及验收规范》  (GB50235-97)

2.2  使用范围

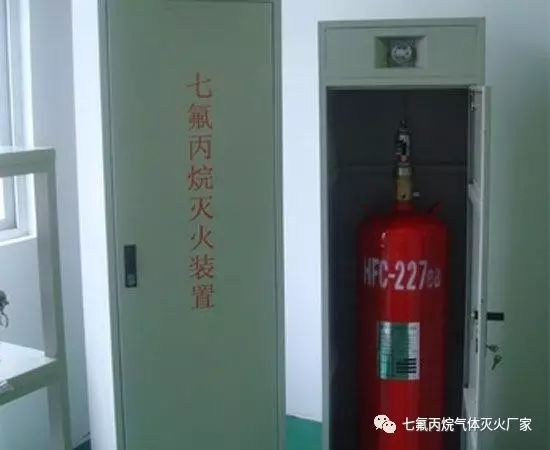

本柜式装置不用设置专用的瓶组间,整个柜体设置在防护区内,适用于计算机房、档案馆、贵重物品库、通讯机房等空间较小的防护区,几台柜式装置联用也可保护较大的保护区。当建筑物内无法设置专用的瓶组间,或虽然有瓶组间,但输送距离较远,不能满足工程设计的要求,或防护区内不便安装系统管网时,可使用本装置。

2.3  七氟丙烷无官网灭火装置优点

1) 应用范围最广;

2) 洁净、环保无残留;

3) 安全可靠、不导电;

4) 全淹没灭火效果明显;

5) 因地制宜、安装方便;

2.4  产品特点

1)装置设计合理、先进,装置各部件均采用优质新型抗老化、耐高压、耐腐蚀的材料经过精密的加工工艺制作而成,产品性能优良、密封方式可靠、动作灵活、外形美观、操作维护方便。

2)不需专门的瓶组间、占地面积小。

3)装置各项指标完全符合国家标准GB16670-2006《柜式气体灭火装置》的要求。各项技术指标均处于国内领先水平,并通过了国家固定灭火系统和耐火构件质量监督检验测试中心的检测。

4)装置的关键部件均设置了防误动作的安全机构,增加了装置的安全性和可靠性。

5)装置曾在各级评比中多次获奖。并被评定为浙江省工程建设重点推荐名优产品。

6)我公司的GQQ系列柜式七氟丙烷气体灭火装置规格齐全,可根据用户要求及各类工程实际需要灵活的组合。

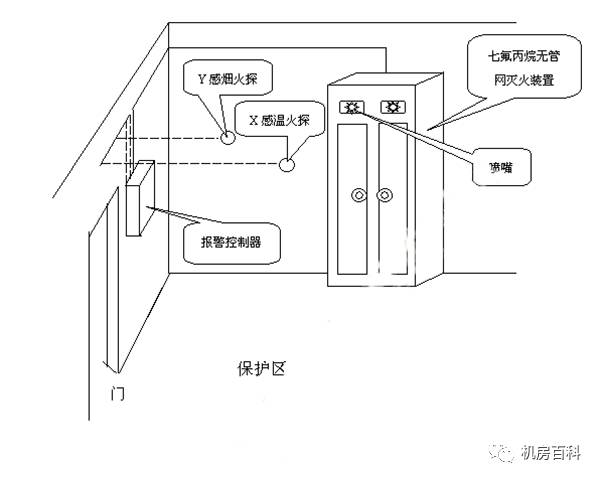

2.5 系统图




2.6  系统技术参数

1)充装压力2.5Mpa

2)灭火剂喷放时间≤10s

3)系统工作电源主电源AC220V、辅电源DC24V

4)系统工作环境温度-10~50℃

5)系统启动方式自动、手动

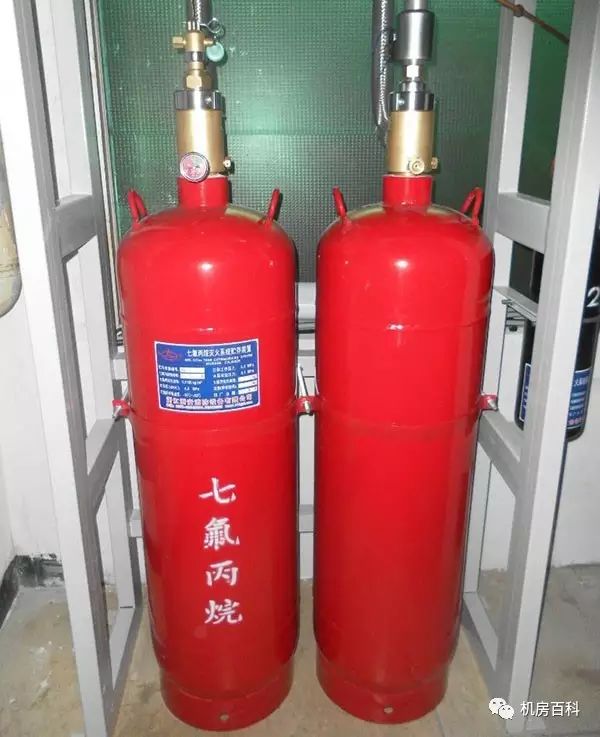

2.7  七氟丙烷储存瓶组

  1)由储存瓶、容器阀、压力信号发生器、电磁启动阀、高压软管组成,平时储存瓶用来储存七氟丙烷灭火剂,火灾发生时将灭火剂释放出去进行灭火。

  2)七氟丙烷储存瓶的储存压力检查方法:检查压力表开关是否关闭,即压紧螺母是否旋紧;卸下压力表,泄放压力表密封腔内的压力;此时压力表应归零,否则更换压力表;装上压力表,打开开关,显示正常压力。

  3)电磁启动阀安装在容器阀上,以电动或手动打开容器阀,释放灭火剂。紧急情况下,可以用手指拉住保险扣拉手,把保险扣拉出,拍击手动按钮,即可驱动电磁阀动作。


4)压力信号发生器安装在出口部位,当释放七氟丙烷时,压力信号发生器动作送出工作信号给灭火控制系统。

5)高压软管用于容器阀和喷嘴之间的连接。

第三部分  有管网与无管网气体消防的区别

3.1 有管网七氟丙烷灭火装置

就是气体灭火剂储存瓶经过包装成箱子,美观点,平时放在需要保护的防护区内,在发生火灾时,不需要经过很多管路,直接就在防护区内喷放灭火


3.2 无管网七氟丙烷灭火装置

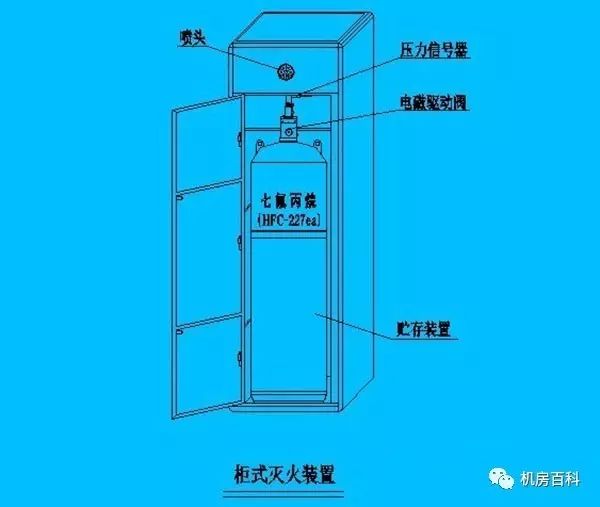

就是气体灭火剂储存瓶平时放置在专用钢瓶间内,通过管网连接,在火灾发生时,将灭火剂由钢瓶间,输送到需要灭火的防护区内,通过喷头进行喷放灭火。 柜式灭火装置是将灭火剂贮存装置、管路、喷头、压力讯号器、阀驱动器、火灾探测部件、控制器等部件组装于储瓶柜内的一种灭火装置。采用电磁型阀驱动器进行启动,启动电源DC24V 1.2A。储瓶柜有单瓶柜和双瓶柜两种。 柜式灭火装置需要与火灾探测器、火灾报警灭火控制器等设备配套使用。当防护区发生火情,感温、感烟探测器发出火灾信号通过火灾自动报警灭火控制器的逻辑分析后,即发出声光复合报警信号,同时发出联动指令,关闭联动设备,启动电磁型阀驱动器,开启容器阀,释放灭火剂,实施灭火;亦可按下紧急启动按钮,实施灭火操作。


3.3  有管网气体消防灭火剂钢瓶的放置

有管网系统钢瓶在钢瓶间。因为距离远,所以要求压力高,一般4.2MPa。有的是 5.6MPa。

3.4 无管网气体消防灭火钢瓶的放置

无管网系统钢瓶在防护区。因为在防护区,所以压力不能太高,否则爆炸对人有危害,所以2.5MPa


3.5  优缺点

1)有管网系统经过管网喷放,喷头平均分配,所以喷放均匀,灭火效果好,

无管网一般都是箱体喷头直接喷放,所以喷放点是一点,喷放不够均匀;

2) 有管网需要单独设置钢瓶间,设置管网,

无管网不需要,如果只保护一个区域,从经济角度有管网系统成本高。

3) 有管网系统可以用同一套系统保护多个防护区。不同防护区发生火灾,针对性的喷放,

无管网需要每个防护区单独设置钢瓶和灭火剂,这个时候无管网的价格就比较高了。因此要根据不同情况进行选择。
