室外消火栓系统

作者:www.gstxf.com 文章来源:消防水系统施工改造 [ ]

测试水压图

室外消防给水系统按消防水压要求分高压消防给水系统,临时高压消防给水系统和低压消防给水系统。

1.高压消防给水系统:

高压消防给水系统管网内经常维持足够高的压力,火场上不需要使用消防车或其他移动式消防水泵加压,从消火栓直接接出水带、水枪就能灭火。采用这种给水系统时,其管网内的压力,应保持生产、生活和消防用水量达到最大且水枪布置在保护范围内任何建筑物的最高处时,水枪的充实水柱不应小于10m。

2.临时高压消防给水系统:

临时高压消防给水系统管网内平时压力不高,在泵站(房)内设置高压消防水泵,一旦发生火灾,立刻启动

3.低压消防给水系统:

低压消防给水系统管网内压力较低,火场上灭火时水枪所需要的压力,由消防车或其他移动式消防水泵加压形成。采用这种给水系统时,其管网的压力保证灭火时最不利点消火栓的水压不小于10米水柱(从地面算起)。

根据用途

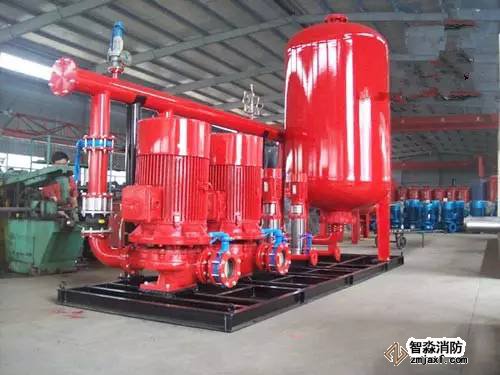

消防给水设备图

室外消防给水系统按用途分为生活、消防合用给水系统,生产、消防合用给水系统,生产、生活消防合用给水系统、独立的消防给水系统。

1.生活、消防合用给水系统:

城镇、居住区和企事业单位广泛采用生活、消防合用给水系统。这样,管网内的水经常保持流动状态,水质不易变坏,而且投资上比较经济,同时便于日常检查和保养,消防给水较安全可靠。采用这种给水系统,当生活用水达到最大小时用水量时,仍应保证供给全部消防用水量。

2.生产、消防合用给水系统:

在某些工业企业内,采用生产、消防合用给水系统。采用这种给水系统,当生产用水量达到最大用水量时,仍应保证全部消防用水量,而且要求当使用消防用水最大时不致因水压降低而引起生产事故,生产设备检修时也不致造成消防用水中断。由于生产用水与消防用水的水压要求往往相差很大,在使用消防用水时可能影响生产用水,另外有些工业企业用水又有特殊要求。所以在工业企业内较少采用生产、消防合用给水系统。当生产用水采用独立给水系统时,在不引起生产事故的前提下,可在生产管网上设置必要的消火栓,作为消防备用水源,或将生产给水管网与消防给水管网相连接,作为消防的第二水源,但生产用水转换成消防用水的阀门不应超过两个,且开启阀门的时间不应超过5min以利及时供应火场消防用水。

3.生活、生产和消防合用给水系统:

大中城镇的给水系统基本上都是生活、生产和消防合用给水系统。采用这种给水系统有时可以节约大量投资,符合我国国民经济的发展方针。从维护使用方面看,这种系统也比较安全可靠,当生活和生产用水量很大,而消防用水量不大时宜采用这种给水系统,生产、生活和消防合用的给水系统,要求当生产、生活用水达到了最大小时用水量时(淋浴用水量可按15%计算,浇洒及洗刷用水量可不计算在内),仍应保持室内和室外消防用水量,消防用水量按最大秒流量计算。

4.独立的消防给水系统:

当工业企业内生产、生活用水量较小而消防水量较大,合并在一起不经济时,或者三种用水合并在一起技术上不可能时,或者是生产用水可能被易燃、可燃液体污染时,常采用独立的消防给水系统。设置有高压带架水枪、水喷雾消防设施等的消防给水系统基本上也都是独立的消防给水系统。



管网布置

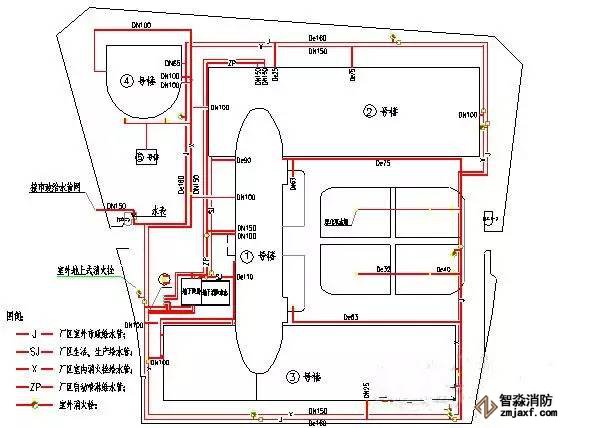

环状管网图

室外消防给水系统按管网布置形式分为环状管网给水系统和枝状管网给水系统。

1.环状管网给水系统:

在平面布置上,形成若干闭合环的管网给水系统,称为环状管网给水系统。由于环状管网的干线彼此相通,水流四通八达,供水安全可靠,并且其供水能力比枝状管网供水能力大1.5-2.0倍(在管径和水压相同的条件下),因此,在一般情况下,凡担负有消防给水任务的给水系统管网,均应布置成环状管网,以确保消防给水。

2.枝状管网消防给水系统:

管网在平面布置上,干线成树枝状,分枝后干线彼此无联系的管网给水系统,称为枝状管网给水系统。由于枝状管网内,水流从水源地向用水单一方向流动,当某段管网检修或损坏时,其下游就无水,将会造成火场供水中断,因此,消防给水系统不应采用枝状管网消防给水系统。在城镇建设的初期,输水干管要一次形成环状管网有困难时,可允许采用枝状管网,但在重点保护部位应设置消防水池,并应考虑今后有形成环状管网的可能。



室外消火栓

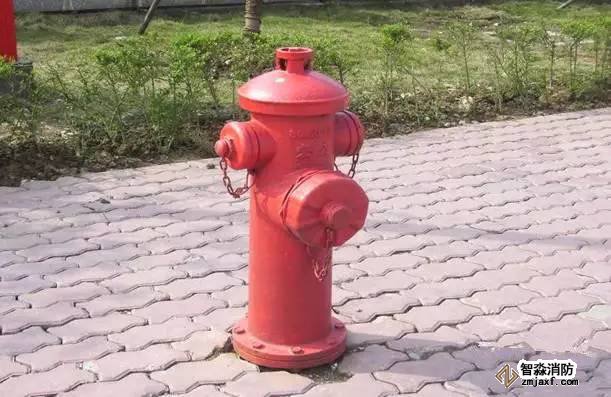

室外消火栓图

1.室外消火栓按设置条件分为地上消火栓和地下消火栓。

(1)地上消火栓:地上消火栓部分露出地面,具有目标明显、易于寻找、出水操作方便等特点,适应于气温较高地区,但地上消火栓容易冻结、易损坏,有些场合妨碍交通,影响市容。有两种型号,一种是SS100,另一种是SS150。

(2)地下消火栓:地下消火栓设置在消火栓井内,具有不易冻结、不易损坏、便利交通等优点,适应于北方寒冷地区使用。但地下消火栓操作不便,目标不明显,因此,要求在地下消火栓旁设置明显标志。地下消火栓有三种型号,分别为SX65、SX100和SX65-10。

2.室外消火栓按压力分为低压消火栓和高压消火栓

(1)低压消火栓:室外低压消防给水系统的管网上设置的消火栓,称为低压消火栓。低压消火栓是供应火场消防车用水的供水设备。

(2)高压消火栓:室外高压或临时高压消防给水系统的管网上设置的消火栓,称为高压消火栓。高压消火栓直接出水带、水枪就可进行灭火,不需消防车或其他移动式消防水泵加压。
