自动喷水灭火系统安装监理要点

作者:www.gstxf.com 文章来源:消防水系统施工改造 [ ]

随着大型商场、图书馆、地下车库等功能性建筑区域的增多,利用自动喷水灭火系统工程达到消防、保证安全的也越来越多。为使监理人员更多地了解自喷系统的施工工艺、标准,特摘录相关规范要求,供大家共同学习、提高。





      首先,我们要明确:自动喷水灭火系统的施工必须由具有相应资质等级的施工队承担;其次,系统施工前,应按设计要求编写施工方案报送监理审核;第三,施工队应具有必要的施工技术标准,应按照《自动喷水与水喷雾灭火设施安装》标准图集04S206标准施工;第四,施工队要有健全的施工质量管理体系和质量检验制度;第五,应按验收规范GB5021-2005的要求填写有关记录资料。



      现场施工过程中,监理人员重点应从以下几方面进行控制:





一、材料质量要求







自动喷水灭火系统施工之前应对采用的系统组件、管件及其它设备、材料进行现场检查,并应符合下列条件:



1、系统组件、管件及其它设备、材料应符合设计要求和国家现行有关标准的规定,并应具备出厂合格证。



2、喷头、报警阀、压力开关、水流指示器等主要系统组件应经国家消防产品质量监督检验中心检测合格。



3、监理人员对金属(非金属)管材、管件应进行现场外观检查,并符合下列要求:



⑴表面应无裂纹、缩孔、夹渣、折叠;

⑵螺纹密封面应完整、无损伤、无毛刺;

⑶镀锌钢管内外表面的镀锌层不得有脱落、锈蚀现象;

⑷非金属密封垫片应质地柔韧、无老化变质或分层现象,表面应无折损、皱纹等缺陷;

⑸法兰密封面应完整光洁、不得有毛刺及径向沟槽、螺纹法兰的螺纹应完整、无损伤。



4、喷头的现场检验应符合下列要求:



⑴喷头的型号、规格应符合设计要求;

⑵喷头的商标、型号、公称动作温度、响应时间指数、制作厂及生产日期等标志应齐全,型号规格符合设计要求;

⑶喷头外观应无加工缺陷和机械损伤;

⑷喷头螺纹密封面应无伤痕、毛刺或断丝现象;

⑸闭式喷头应进行密封性能试验,无渗漏、无损伤为合格。试验数量宜从每批中抽查1%,但不得少于5个,试验压力为3.0mpa,试验时间不得小于3min,当有两个及以上不合格时,不得使用该批喷头。当仅有1个不合格时、应再抽查2%、但不得少于10个,重新进行密封性能试验,当仍有不合格时、不得使用该批喷头。



检查方法:观查检查及在专用试验装置上测试。主要测试设备有试压泵、压力表、秒表。



5、阀门及其附件的现场检验应符合下列条件:



⑴阀门的型号、规格应符合设计要求;

⑵阀门及其附件应配备齐全、不得有加工缺陷和机械损伤;

⑶报警阀除应有商标、型号、规格等标志外,尚应有水流方向的永久性标志;

⑷报警阀和控制阀的阀瓣及操作机构应动作灵活、无卡涩现象,阀体内应清洁无异物堵塞;

⑸水力警铃的铃锤应转动灵活、无阻滞现象;

⑹报警阀应逐个进行渗漏试验,试验压力为工作压力的2倍,试验时间为5min,阀瓣应无渗漏。



6、压力开关、水流指示器及水位、气压、阀门限位等自动监测装置应有清晰的铭牌、安全操作指示标志和产品说明书,水流指示器应有水流方向的永久标志。安装前,监理应逐个进行主要功能检查,不合格的不得使用。







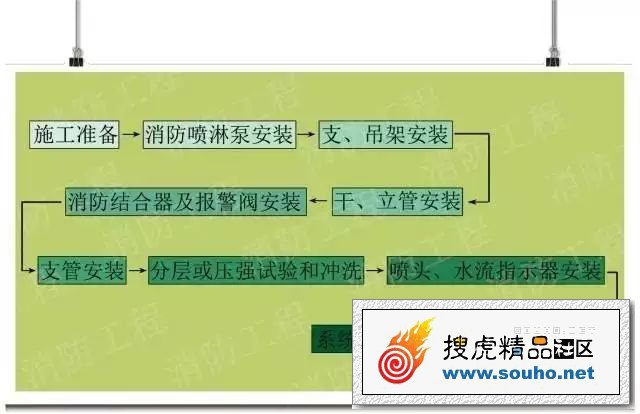

二、施工工艺流程:



对于自动喷水灭火系统的施工过程,监理应严格要求按以下工艺流程进行:

三、施工工艺做法:



1、监理应要求施工队熟悉经消防主管部门审批的施工图纸,编制施工方案,进行技术、安全交底。





2、监理应做好设备基础验收,核查预埋铁件和预留洞孔。



3、对消防喷淋泵安装,应控制如下几点:



⑴将基础表面清扫干净,地脚螺栓孔打毛,水冲洗并清理干净。

⑵将水泵放于基础上,然后穿上地脚螺栓并带螺帽(外露螺丝),底座下放置垫铁(每组为斜垫铁2块);以水平尺初步找平,地脚螺栓孔内灌混凝土。

⑶砼凝固期满应进行保养并拧紧地脚螺帽,每组垫铁以点焊固定,基础表面打毛,用水冲洗后,水泥砂浆抹平。

⑷另带联轴器水泵的安装,需增加电动机就位找平,调整联轴器。

找正方法:中心找正,以水泵轴线为基准;标高找正,以水泵底为基准;吸水管的连接,要平整、垂直、密封。

⑸加油盘车:检查泵上油杯和往内注油,盘动联轴器,使水泵电动机转动灵活。

⑹试运转:将水泵出水管上阀件关闭,随着水泵的启动运转,再逐渐打开,并检查有无异常。电动机温升、水泵运转、压力表及真空表的数值,接口严密程度等应符合标准规范要求。



4、干、立管安装工艺



 ⑴测量放线,支架制安;

 ⑵管道下料,管槽开孔;

 ⑶管道阀门吊装固定;

 ⑷支管安装;

 ⑸喷淋头安装。



5、报警阀组及消防结合器安装



报警阀组应设置在明显、易于操作的位置,距地高度宜为1m左右。报警阀组处地面应有排水措施。环境温度不应低于+5℃。控制阀应有关闭指示装置,并使阀门工作处于常开状态。



6、管道安装时,顺序是先大口径总管、然后是干、立管,最后安装支管。管道变径时,不得使用补心,应采用异径管箍,弯头三通,三通上不得使用补心,应采用异径管箍连接。喷头安装时应与吊顶施工配合,要保证喷淋头的标高位置。



7、水压试验:喷淋系统试压,应在吊顶前进行。





四、系统调试



1、水汽测试:检查核实消防水池的水位,容积及储水量。有消防水泵结合器的数量和供水能力,并通过移动式消防泵来做供水试验。



2、消防水泵:以自动式手动式启动消防水泵时,消防水泵应在5min内投入运行。电源切换时,消防水泵应在1.5min投入正常运行。稳压泵模拟设计启动条件,稳压泵应立即启动,当达到系统设计压力时,稳压泵自动停止。



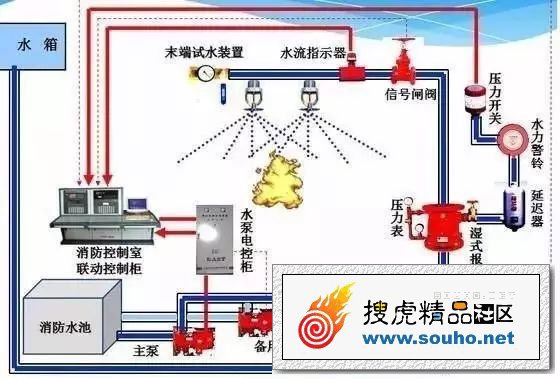

3、报警阀:湿式报警阀在其试水装置处放水,报警阀应及时工作,水力警铃应发出报警信号,水流指示器应输出报警电信号,压力开关应接通电路报警,并应启动消防水泵。干式报警在开启系统试验阀、报警阀的启动时间、启动点压力、水流到实验装置出口所需的时间,均要满足设计要求。干式报警,当启动型报警阀上室和管网的空气压力降至供水压力的1/8以下时,试水装置应能连续出水,水力警铃应发出报警信号。



4、排水装置:开启主排水阀,应按系统最大设计灭火水量作排水试验,并使压力达到稳定。



5、联动试验:采用专用测试仪表或其它方式,对火灾自动报警系统输入模拟信号,火灾自动报警控制器应发出声光报警信号,并启动自动喷水系统。启动一个喷头或以0.94~1.5L/s的流量从末端试水装置处放水,水流指示器、压力开关、水力警铃和消防水泵等应及时动作,并发出相应的信号。









五、系统完工后的质量验收标准:





1、室内喷淋灭火系统管网安装完毕,应对其进行强度试验、严密性试验和冲洗。并对系统的供水、水源管网、喷头布置及功能等进行检查和试验,达到设计要求为合格。



检查方法:系统末端试水试验。



2、系统完工后,必须进行工程验收,验收不合格,不得投入使用。验收规范应执行《自动喷水灭火系统施工及验收规范》(GB50261-2005)的规定。
