雨淋自动喷水灭火系统
1.系统用途
适用于火灾蔓延速度快、火势发展讯猛，如储存和加工各种易燃易爆物品的场所。有下列条件之一的场所，应采用雨淋系统： ⑴火灾的水平蔓延速度快、闭式喷头的开放不能及时使喷水有效覆盖着火区域。 ⑵室内净高度较高，且必须迅速扑救初期火灾。 ⑶严重危险级Ⅱ级的场所。 常用于易燃易爆厂房仓库、油气储备站、剧院、演播室等场所。
2.系统结构
雨淋系统结构示意图
由开式洒水喷头、雨淋报警阀组以及管道和供水设施等组成，由火灾报警自动报警系统或传动管控制，自动开启雨淋报警阀和启动供水泵后，向开式洒水喷头供水的自动供水的自动喷水灭火系统。
3.工作原理 当保护区发生火灾时，感温感烟探测器探测到火灾信号，通过火灾报警灭火控制器，直接打开隔膜雨淋阀的电磁阀，使压力腔的水快速排出，由于压力腔泄压，从而作用于阀瓣下部的水迅速推起阀瓣，水流即进入工作腔，流向整个管网喷水灭火（如值班人员发现火警也可以手动打开手动快开阀而实现雨淋阀的动作），同时一部分压力水流向报警管网，使水力警铃发出铃声报警、压力开关动作，给值班室发出信号指示或直接启动消防水泵供水。
4.系统工作流程图

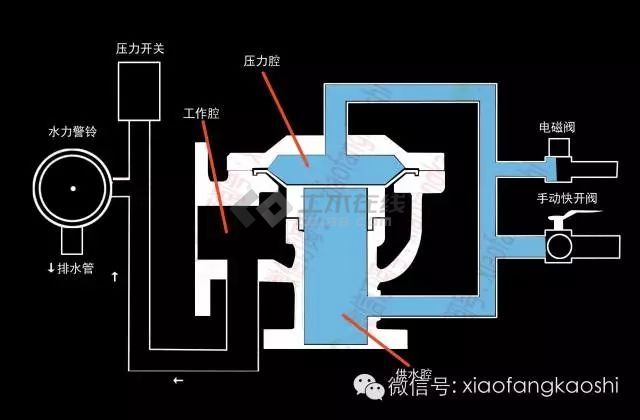

5.1 隔膜雨淋阀工作原理如下图所示：
阀体伺机状态
阀体工作状态（电动开启）
阀体工作状态（手动开启） 5.2 电磁阀，结构如图3.5 电磁阀具有自锁功能，是为防止在灭火过程中，因电磁阀意外断电导致雨淋阀自行复位而设。灭火后，拉出复位拉杆，并保持2～3秒钟，电磁阀即可关闭，稍后雨淋阀即自行复位。注：电磁阀管路要冲洗干净，以免有异物堵塞，使电磁阀处于常开状态。电磁阀：
1－阀体 2-复位拉杆 3.电磁阀 5.3 压力开关
隔膜雨淋阀中压力开关将水压信号变换成电讯号，从而实现电动报警或启动消防水泵。
5.4 水力警铃
水力警铃是水流过湿式报警阀使之启动后，能发出声响的水力驱动式报警装置,适用于湿式、干式报警阀及雨淋阀系统中。它安装在延迟器的上部。当喷头开启时，系统侧排水口放水后5～90s内，水力警铃开始工作。 结构外形
水力警铃结构 功能特点 1）最大工作压力：1.2MPa 2）驱动压力：≥0.05MPa 3）警铃喷嘴进口压力为0.05MPa时，平均响度值不低于70dB(A) 4）警铃喷嘴进口压力≥0.2MPa时，距铃3m外的响度平均值≥85dB(A) 试验操作 打开湿式报警阀管路中的报警试验阀，或打开设置在喷淋管路系统末端的试验装置对水力警铃进行试验。 工程设计要求 1）所有自动喷淋系统均应安装水力警铃 2）进入水力警铃的水流应经过滤，以防堵塞，过滤器可安装在湿式报警阀旁侧报警管路上。 6.系统安装与维护 6.1系统安装时，雨淋阀应安装在保护区附近的控制室内，室内温度不宜低于4℃，以免冰冻影响系统功能，控制室离保护区距离不宜过远，以免一旦发生火灾，因系统管网过长致使洒水延迟。 6.2 雨淋阀应垂直安装，一般距地面高度为1m左右，两侧距离墙面不小于1.2m。在雨淋阀后1～2m内设闸阀(常开)以便调试雨淋阀组时使用，避免调试试验时造成水渍。 6.3雨淋阀安装：如图一所示，将水力警铃、压力开关的接口螺纹缠绕少量密封带（注：进水口严禁有密封带，以防堵塞），按图示位置拧入相应管道中；将压力表密封垫按图示位置放入压力表接头中，然后将压力表拧入压力表接头。 6.4电磁阀，手动快开阀，放余水阀，水力警铃等排水处应设置地漏，使排水分别流入下水道，以免溢出弄湿环境。 6.5水力警铃应安装在公共通道或值班室附近的外墙上，且应安装检修、测试用的阀门。为保证驱动水力警铃的水流具有一定的压力，报警管长度应小于20m。 6.6每台雨淋阀所配备的喷头数应由水力计算来确定，应保证管道内水流速度不大于5～10m/s。 6.7 ZSFM隔膜雨淋阀的调试工作应在专业消防技术人员指导下进行。以保证系统能有良好的工作状态。 6.8在试验时，发现到达规定压力时，压力开关不动作，可调节压力开关上的调节螺钉，直至压力开关在规定的动作压力下动作。 6.9 水力警铃不动作，或响度不够，可拆下警铃进口检修螺母清除堵塞即可。 6.10 系统投入正常运行后，必须按有关规定或技术标准定期进行检查。至少每月进行一次警铃试验(在雨淋阀关闭的状态下进行)，每三个月至半年进行一次系统试验和维护保养，试验检修应在固定日期和时间内进行，以免引起人们的误会。 7.系统操作 7.1系统操作 7.1.1关闭系统主供水阀（雨淋报警阀进口端信号蝶阀）、 7.1.2打开系统主排水阀（雨淋报警阀排水阀），排出系统侧管网水。水排尽后关闭系统主排水阀。 7.1.3拉出复位拉杆，并保持2～3秒钟，关闭电磁阀。打开隔膜腔控制管球阀给压力腔充水。 7.1.4缓慢打开主供水阀，直到有稳定的水流向打开的警铃下侧排水阀，关闭试警铃球阀排水阀。若自动滴水阀滴水，关闭主供水阀，检查雨淋报警阀。 a.检查雨淋报警阀。 检查阀座的密封面，不允许积存泥沙和污物，必要时进行清洗。阀座密封面应平整，无碰伤和压痕，必要时应修理或更换。 检查阀瓣是否正常上下运动、复位，必要时进行适当调整。 检修水力警铃 b. 警铃故障原因是控制口阻塞，或铃锤机构被卡住，或铃锤撞坏。须拆下喷嘴、叶轮及铃锤组件，进行冲洗，重新装合使叶轮转动灵活。 7.1.5完全打开主供水阀。 7.1.8记录报警阀压力值。 7.1.7确认所有阀在他们正常开启位置。（主供水阀、隔膜腔控制管球阀和报警控制阀常开，其余球阀常闭。） 7.1.8系统处于伺服状态。 7.2试验操作

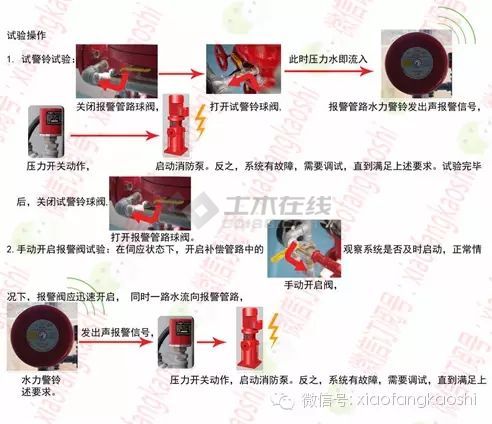

此状态下如何复位： 方法1：人工停消防泵，关闭启动用手动开启阀，等干管内余水排空后，关闭放余水阀，等系统压力到达预定压力后，系统复位工作完成。 方法2：直接关闭手动快开阀，若干秒后，系统自动复位。 8.3管网传动试验：打开末端试水阀（模拟保护区一个喷头动作）观察系统是否及时启动，正常情况下，报警阀应迅速开启，流向保护区，同时一路水流向报警管路，力警铃发出声报警信号，压力开关动作，启动消防泵。反之，系统有故障，需要调试，直到满足上述要求。 系统复位：关闭末端试水阀，系统会自动复位。 7.3 联动试验：对火灾自动报警系统的各种探测器输入模拟火灾信号，火灾自动报警控制器应发出声光报警信号并启动自动喷水灭火系统，压力开关、水力警铃和消防水泵等应及时动作并发出相应信号。 此状态下系统如何复位：人工停消防泵，拔出启动用电磁阀复位杆停留3~5s释放，等干管内余水排空后，关闭放余水阀，等系统压力到达预定压力后，系统复位工作完成。 8.安装注意事项 8.1雨淋报警阀阀应设置在无冰冻危险的环境中，要求安装场所采光充足，采暖良好，有足够的安装空间。 8.2避免对喷头施加涂层、镀层、覆盖层碰撞溅水盘，否则喷头体或溅水盘变形造成布水状态被破坏使喷头不能有效灭火或控火。 8.3更换喷头时新喷头必须与原喷头型号规格完全一致，不允许用塞头或堵头代替喷头。检查喷头是否完好，玻璃球有无破损，且用专用扳手进行更换，使用扳手扳拧洒水喷头时，应保证扳手作用面与洒水喷头扳拧面完整地接触，不应只接触部分扳拧面，在扳紧过程中扳手作用面始终接触洒水喷头扳拧面，并防扳手跌落，砸坏洒水喷头溅水盘。 8.4 安装报警阀之前要冲洗供水管路，使其内部清洁无污物。小心生料带、混合物或其它物质进入阀或任何接管或阀开口处。 8.5清洗时不得采用对橡胶有损害的化学清洗剂；更换时应换上相同型号的密封垫，以防发生密封问题。
