最全面的弱电工程UPS不间断电源知识汇总

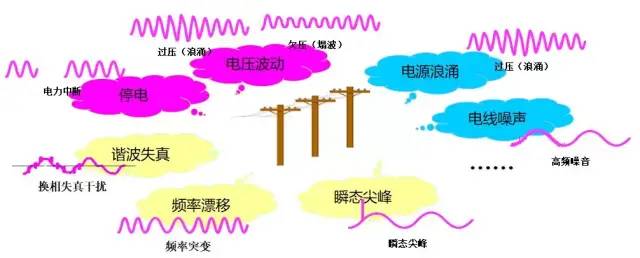

大家好,我是海湾消防。UPS不间断电源在我们整个弱电工程里面属于必备组成部分,因此我们必须要掌握,今天的文章至关重要,大家仔细看看。市电电网提供的电力供应,看上去正常,可是不可靠:表面正常的电力,实际上危机四伏。
-
数据丢失,通信中断,商机延误......—— 直接损失以每分钟5000-100000元计 -
设备停运,仪表失灵,手术中断......—— 间接经济损失无法估量
-
瞬态尖峰、电源浪涌、高压脉冲造成服务器、路由器、磁盘阵列 等设备硬件损坏 -
谐波污染、线间噪声、频率漂移造成网络传输误码率大增,数据传输速度低下
-

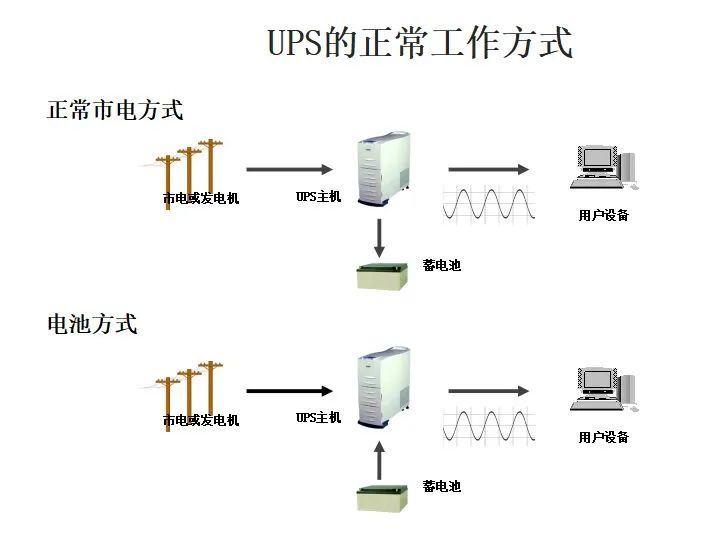

UPS主机 -
必选功能件(如BCB BOX等) -
蓄电池 -
配套电池柜/架, 电池开关等 -

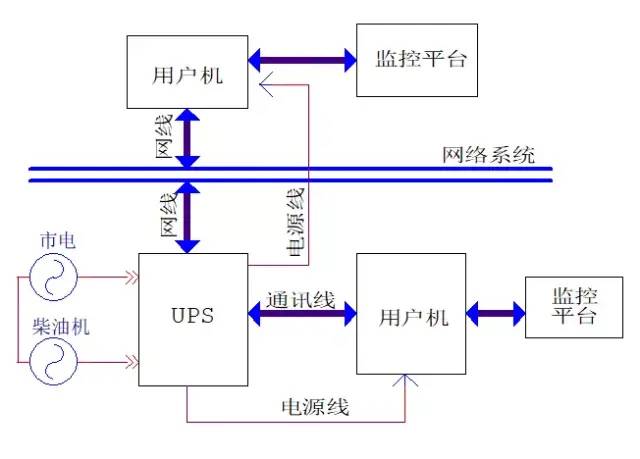

功能选件( 如防雷, 监控,谐波治理,上出线等)
-
UPS主机容量计算与选择 -
UPS后备电池的容量计算与选择
-
VA= I*220 -
VA= W/0.8(计算时通常考虑20KVA以下为0.7,20KVA以上为0.8)
-
采用恒功率模式计算方式 W/cell = PL/(N×6×η)
-

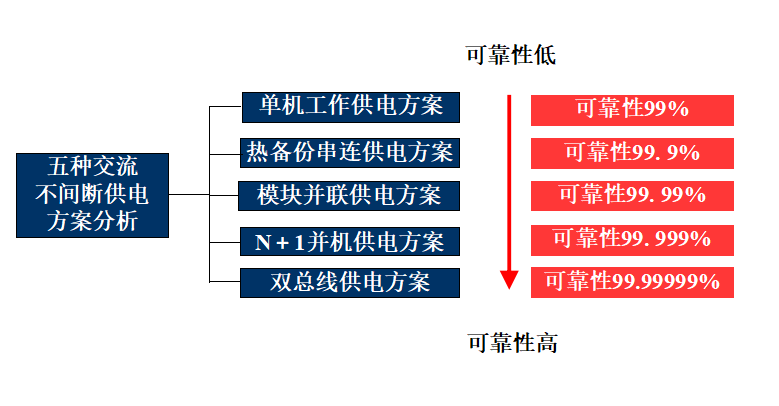

UPS解决方案中最简单的一种 -
每一分散地点交流供电系统容量多为6KVA以下 -
各点交流负载独立地由一台UPS提供动力保护 -
市电通常就近采用插座输入
-
适合于中小型网络、服务器群、办公、仪表等应用场合 -

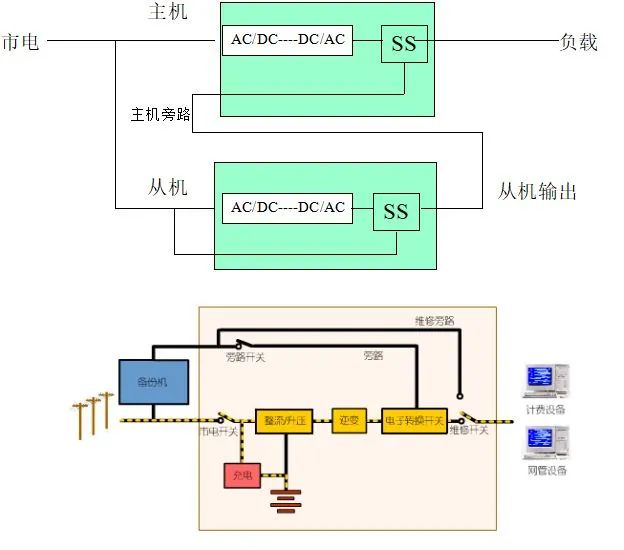

由UPS主机、UPS从机、电池系统、配电系统组成 -
配电设计和工程施工简单
-
全部交流负载集中供电,由1台模块化并联UPS供电 -
模块化UPS包括:机架、可并联功率模块、可并联电池模块、充电模块等
-
适合于中小型网络、服务器群、办公、仪表等应用场合 -
由机架、UPS功率模块、电池模块、配电系统组成 -
功率模块配置为N+1冗余,减少了MTTR -
共用输入、输出、并联的电池系统、控制系统
-
适合于中大型网络、数据中心、大楼集中供电、工业厂矿等应用场合 -

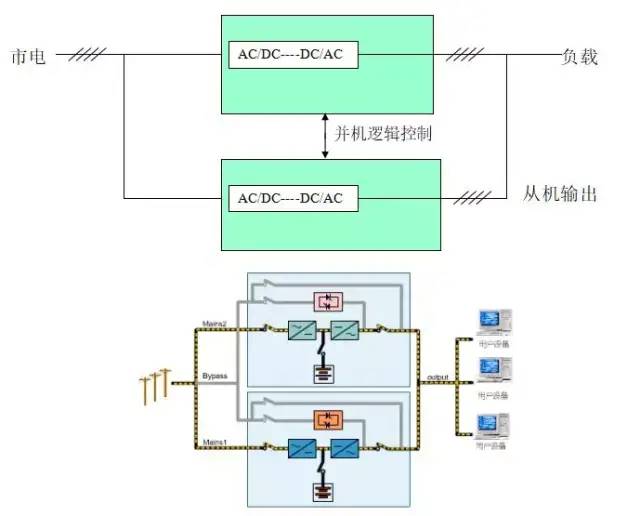

由直接并机的N+1台UPS、电池模块、配电系统组成 -
系统N+1冗余,可靠性高于单机UPS -
易于扩容,维护便捷 -
是应用最为广泛的方案

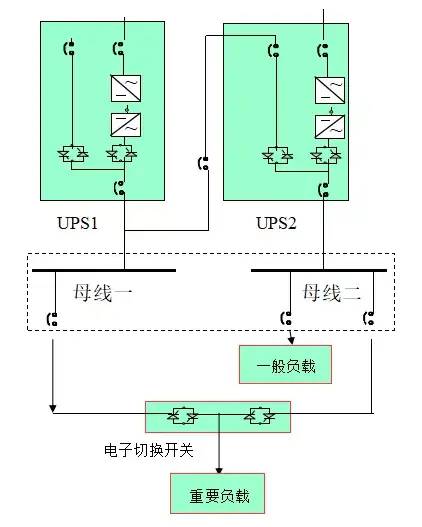

解决单母线运行方式存在的单点“瓶颈”问题。进一步提高系统可靠性。系统配置复杂,投资大,安装调试要求高。
