海湾GST-LD-8312型消防电话插孔接线安装技术

4.1 海湾GST-LD-8312型消防电话插孔特点

海湾GST-LD-8312 型消防电话插孔是非编码设备，主要用于将手提消防电话分机连入消防电话系统。

消防电话插孔需通过 GST-LD-8304 消防电话接口接入消防电话系统，不能直接接入消防电话总线。

多个消防电话插孔可并连使用，接线方便、灵活。每只消防电话接口最多可连接 100 只消防电话插

孔。

4.2 海湾GST-LD-8312型消防电话插孔主要技术指标

 （1）线制：采用无极性两线制

 （2）使用环境：

 温度：-10℃～+55℃

 相对湿度≤95%，不结露

 （3）外形尺寸：

 86mm×86mm×48mm

4.3 海湾GST-LD-8312型消防电话插孔结构特征、安装与布线

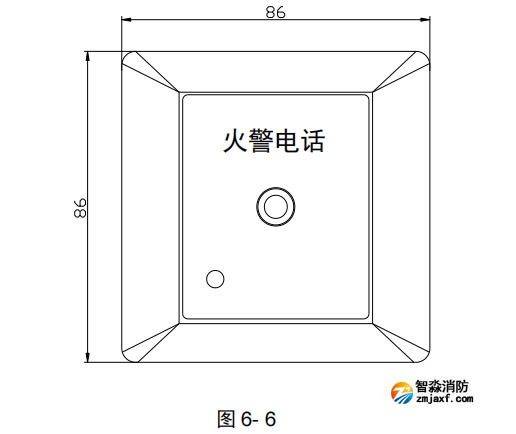

GST-LD-8312 型消防电话插孔外形尺寸及结构示意图如图 6- 6：

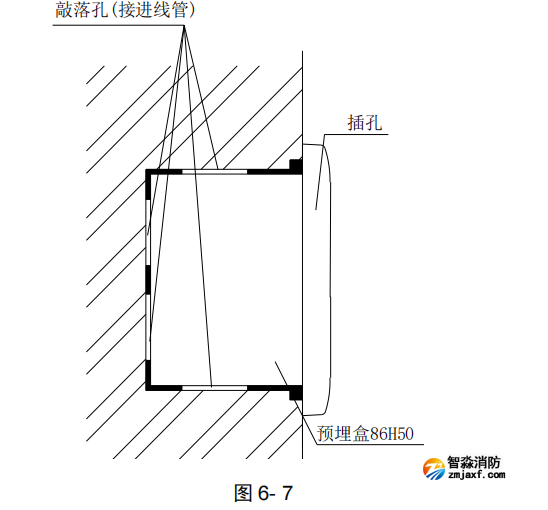

电话插孔安装采用进线管预埋装方式，取下电话插孔的红色盖板，用螺钉或自攻螺钉将电话插

孔安装在 86H50 型预埋盒上，安装孔距为 60mm，安装好红色盖板，安装方式如图 6- 7 所示：

其中：

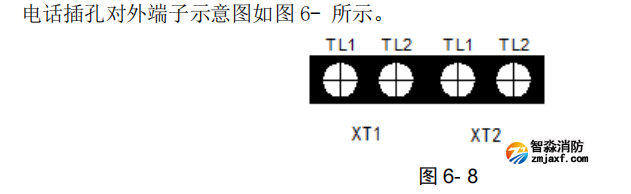

端子 XT1 电话线输入端，接消防电话线 TL1、TL2。端子 XT2 电话线输出端，接下一个电话

插孔，最末端电话插孔 XT2 接线端子接 4.7kΩ 终端电阻。TL1、TL2 是与 GST-LD-8304 连接的端子。

布线要求：TL1、TL2 采用截面积≥1.0mm2的耐火 RVVP 屏蔽线。

4.4 海湾GST-LD-8312型消防电话插孔应用方法

参见 GST-LD-8304 消防电话接口的系统接线图。
