海湾GST-TS9000消防电话系统接线安装技术

1.1 海湾GST-TS9000消防电话系统概述

GST-TS9000 消防电话系统是一种消防专用的通讯系统，通过这个系统可迅速实现对火灾的人工

确认，并可及时掌握火灾现场情况及进行其它必要的通讯联系，便于指挥灭火及现场恢复工作。GSTTS9000 消防电话系统满足 GB 16806-2006《消防联动控制系统》中对消防电话的要求，是一套总线制消防电话系统。总线制消防电话系统由消防电话总机、火灾报警控制器/消防联动控制器、消防电话接口、固定消防电话分机、消防电话插孔、手提消防电话分机等设备构成。

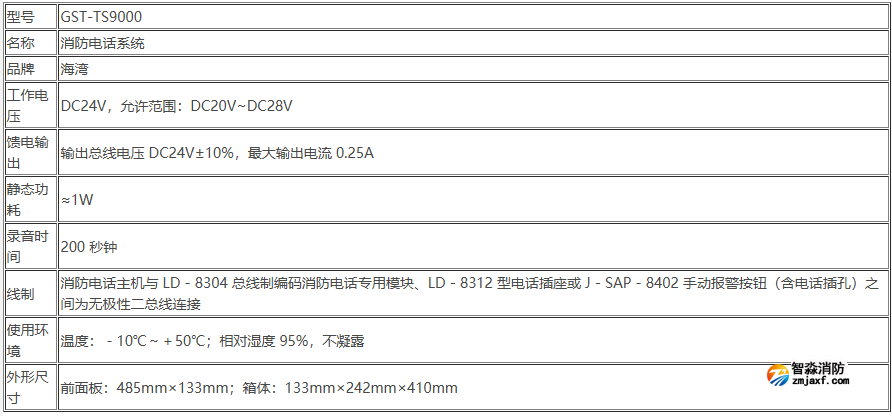

1.2 海湾GST-TS9000消防电话系统配置说明

GST-TS9000 消防电话系统主要由以下设备组成：

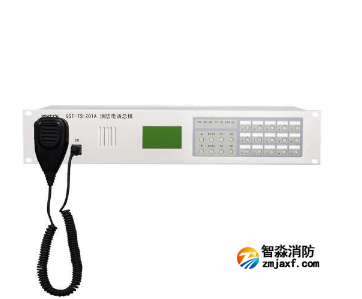

 GST-TS-Z01A 型消防电话总机

 GST-TS-100A/100B 型消防电话分机

 GST-LD-8312 型消防电话插孔

 GST-LD-8304 型消防电话接口

注意：GST-TS9000 消防电话系统的现场设备应与系统主机在同一台控制器上，不支持联网控制器的应用。

系统在应用过程中按如下说明进行配置。

系统容量

 每个 GST-TS-100A/GST-TS-100B 型消防电话分机需要配接 1 个 GST-LD-8304 型消防电话接

口。

 每 100 个 GST-LD-8312 型消防电话插孔需要配接 1 个 GST-LD-8304 型消防电话接口。

 每 512 个 GST-LD-8304 型消防电话接口需要配接 1 个 GST-TS-Z01A/GST-TS-100B 型消防电

话总机。

联动控制配置

 与 GST200 联动控制器配接时，每个控制器可最多配接：

与 GST5000、GST9000 联动控制器配接时，每个回路板可最多配接：

2 台 GST-TS-Z01A 型消防电话总机，或 1 台 GST-TS-Z01A 型消防电话总机和 1 台 GST-GBFB-

200/MP3 广播分配盘，或 1 台 GST-GBFB-200/MP3 广播分配盘

 每个 GST-LD-8304 型消防电话接口占用一个总线点，需要计入控制器总线点数量。

 GST-LD-8304 型消防电话接口数量×0.033A = GST-LD-8304 型消防电话接口需要的 DC24V

联动电源供电电流。

 每个 GST-TS-Z01A 型消防电话总机需要使用 0.5A 的 DC24V 联动电源。

系统配置计算

 根据现场 GST-TS-100A 型消防电话分机和 GST-LD-8312 型消防电话插孔的数量计算出 GSTLD-8304 消防电话接口的数量。

 根据 GST-LD-8304 型消防电话接口的数量计算出 GST-TS-Z01A 型消防电话总机数量。

根据与“联动控制器配置”的说明进行控制器总线点数量计算、回路板数量计算、DC24V 联动电

源容量计算，完成联动控制器配置。
