海湾LD-FB-600 型单节琴台柜接线安装技术

特点

海湾LD-FB-600 型单节琴台柜与立式控制柜功能相同，也可根据工程需要灵活配置各种控制盘，还可

安装 CRT 彩色显示系统。必要时，可与其它类型琴台柜组合使用，而且外形美观，易于操作。琴台

柜底板上开有进线孔，并配有橡胶垫，穿线时将线穿过橡胶垫，以便起到密封、防水、防鼠的作用。

主要技术指标

 （1）材料内外表面均进行喷塑处理。

 （2）面板尺寸：484mm×534mm（12U），相当于 3 块 4U 标准盘的空间，可以安装一套彩色显示系

统。

 （3）外形尺寸：545mm×863mm（包括台面）×1273mm。

外形示意图

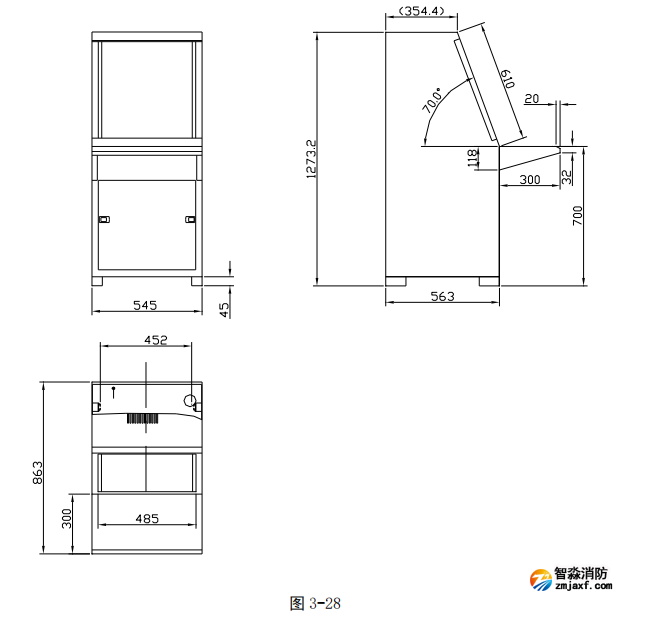

 海湾LD-FB-600 型单节琴台柜外形示意图如图 3-28：

常用配件空间尺寸参见 LD-1000A2 型立式控制柜的相关内容。
