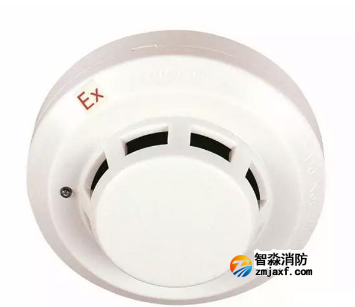

海湾JTY-GM-GSTN9811 (Ex)点型光电感烟火灾探测器

作者:海湾消防 文章来源:http://www.gstxf.com/ [ ]


2.1.1 特点  JTY-GM-GSTN9811 (Ex)点型光电感烟火灾探测器(以下简称探测器)是采用红外散射原理研制 而成的点型光电感烟火灾探测器,为编码型探测器,地址码可通过 BMQ-2 编码器进行设置(编码 设置需要在安全区进行)。探测器适用于石油、化工等行业具有防爆要求的 1 区及 2 区使用。与 GST-LD-N8401(Ex)总线隔离式安全栅配合使用,可接入本公司生产的各类火灾报警控制器,完成探 测器的信号处理。 该探测器防爆类型为本质安全型,产品符合 GB 3836.1-2010《爆炸性环境 第 1 部分:设备 通 用要求》和 GB 3836.4-2010《爆炸性环境 第 4 部分:由本质安全型“i”保护的设备》的有关规定。


2.1.2 主要技术指标  (1) 工作电压:  信号总线电压:总线 24V 允许范围:16V~28V

(2) 工作电流:  监视电流≤0.3mA  报警电流≤1.0mA

 (3) 指示灯:红色,巡检时闪烁,报警时常亮

  (4) 防爆标志:Ex ib IIC T6 Gb

 (5) 安全栅参数:U0=28V I0=115mA C0=0.083μF L0=4mH P0=0.8W

 (6) 设备最大输入参数:Ui=28V Ii=115mA Ci=0 Li=0 Pi=0.8W

 (7) 线制:信号二总线无极性

 (8) 编码方式:电子编码(编码范围为1~242)

 (9) 使用环境:温 度:-10℃~+55℃   相对湿度≤95%,不凝露

(10) 探测器尺寸:直径:103mm 高;55mm(带底座)

2.1.3 保护面积:  当空间高度为 6 米~12 米时,一个探测器的保护面积,对一般保护场所而言为 80 平方米。空 间高度为 6 米以下时,保护面积为 60 平方米。具体参数应以《火灾自动报警系统设计规范》(GB 50116) 为准。

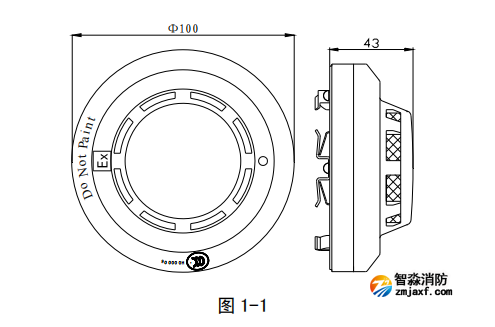

 2.1.4 结构特征、安装与布线  探测器外形示意图如图 1-1 所示。

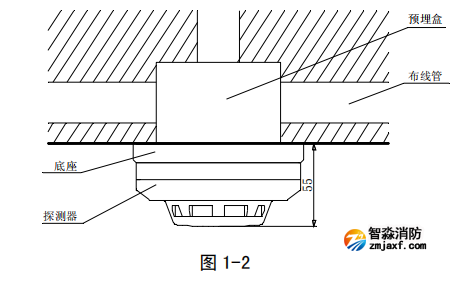

探测器安装方式如图 1-2 所示。

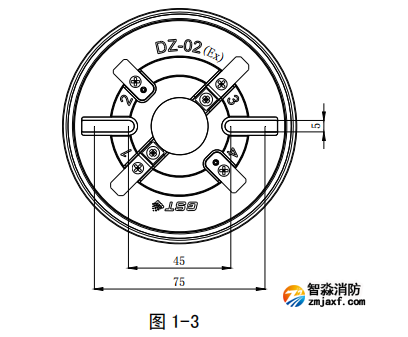

探测器与 DZ-02Ex)防爆通用底座配套使用,底座示意图如图 1-3 所示。底座上有 4 个导体 片,13 导片上带接线端子,底座上不设定位卡,便于调整探测器报警确认灯的方向。布线管内的 探测器总线分别接在 13 接线端子上(不分极性),另一对导体片用来辅助固定探测器。 待底座安装牢固后,将探测器底部对正底座顺时针旋转,即可将探测器安装在底座上。


布线要求:底座接线电缆均选用截面积不小于 1.0mm2 的本安电缆,且电缆间分布电容不得大 于 0.083F,分布电感不得大于 4.0mH
