末端试水装置试水接头

作者:海湾消防 文章来源:http://www.gstxf.com/ [ ]

【前言】现实应用中,末端试水装置未安装试水接头的情况普遍存在,这是不对的;试水接头可以采用大小头,也可以采用开式喷头。


一《自动喷水灭火系统设计规范》GB50084-2017

  【6.5.2】末端试水装置应由试水阀、压力表以及试水接头组成。试水接头出水口的流量系数,应等同于同楼层或防火分区内的最小流量系数洒水喷头。

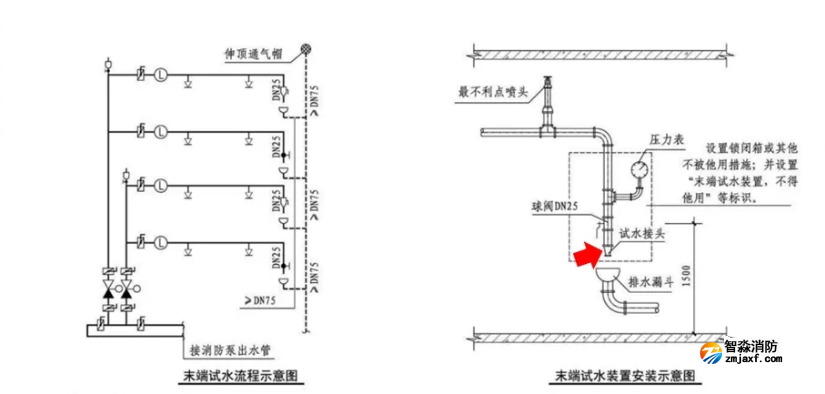

  【条文说明】本条规定了末端试水装置的组成、试水接头出水口的流量系数,以及其出水的排放方式(见图9)。为了使末端试水装置能够模拟实际情况,进行开放一只喷头启动系统等试验,其试水接头出水口的流量系数,要求与同楼层或所在防火分区内采用的最小流量系数的喷头一致。例如:某酒店在客房中安装流量系数为K等于115的边墙型扩大覆盖面积洒水喷头,走廊安装下垂型标准流量洒水喷头,其所在楼层如设置末端试水装置,试水接头出水口的流量系数,要求为流量系数K等于80。


二《自动跟踪定位射流灭火系统技术标准》GB51427-2021

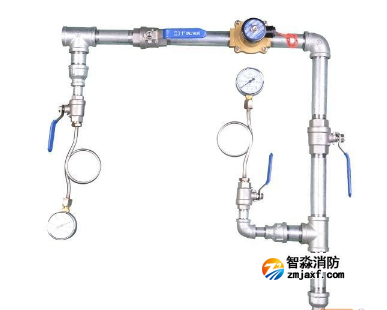

  【4.3.12】模拟末端试水装置应由探测部件、压力表、自动控制阀、手动试水阀、试水接头及排水管组成,并应符合下列规定:

  3 试水接头的流量系数(K值)应与灭火装置相同。

  【条文说明】本条规定了模拟末端试水装置的组成及要求,图4为其组成示意图。


三《自动喷水灭火系统设计图集》19S910
