海湾GST-LD-8365H输入输出模块接线图

作者:海湾消防 文章来源:http://www.gstxf.com/ [ ]

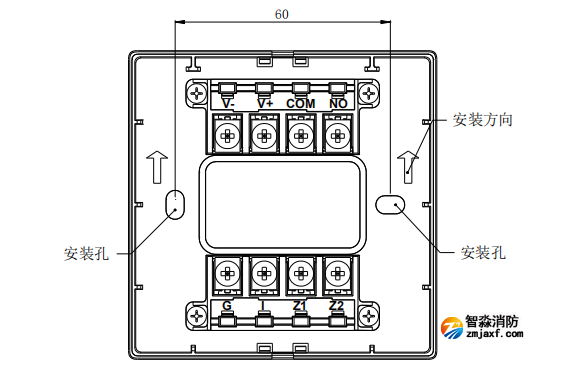

GST-LD-8365H输入输出模块底座接线端子图:

GST-LD-8365H输入/输出模块接线说明

  Z1、Z2:接控制器两总线,无极性;

  I、G:与被控制设备无源常开触点连接,用于实现设备动作回答确认(也可通过电子编码器设为常闭输入或自回答);

  COM、NO:无源常开输出端子;

  V+、V-:有源输出端子;配置有源输出时,V+和COM短接,NO、V-配接被控设备(NO为正极,V-为负极)。

海湾GST-LD-8365H输入输出模块接线图:

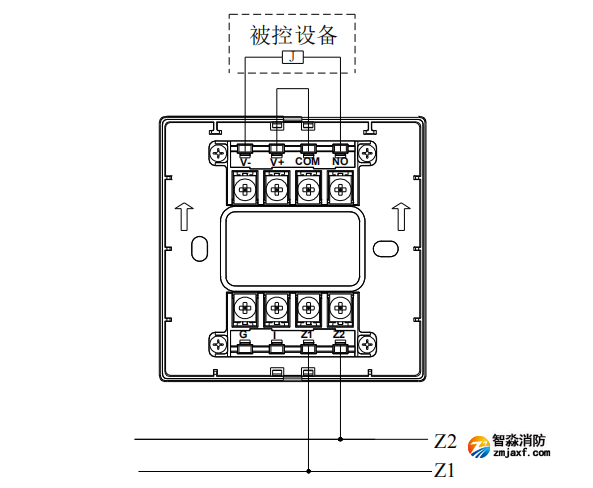

  1)当海湾GST-LD-8365H模块有源输出控制设备时,一条总线回路上配接此模式模块数量不得超过4只,输入配置方式无变化,模块与被控制设备接线方式如下图所示:

GST-LD-8365H输入/输出模块接线图

有源输出

  注意:模块输出触点只适用于控制低于48V的直流或交流,严禁用来控制AC220交流,以防强交流干扰信号损坏模块或控制设备!对于需要控制AC220V的情况,可使用GST-LD-8362H输入/输出模块实现。

  2)当输出控制电压由被控设备提供,此时模块无源输出触点控制设备,模块与被控制设备的接线示意图:

GST-LD-8365H输入/输出模块接线

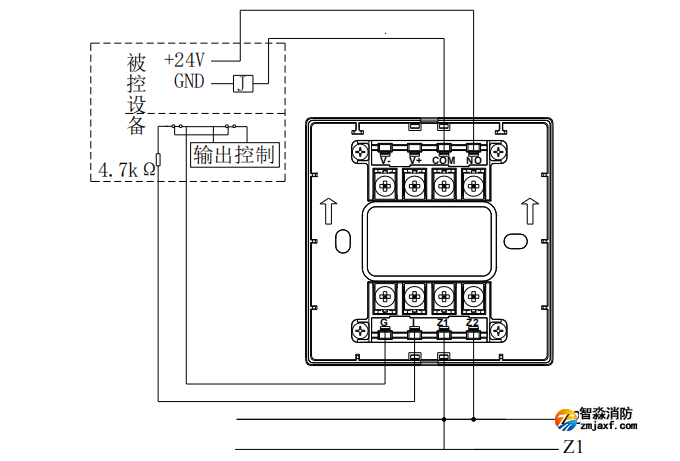

无源输出,输入常开检线

海湾GST-LD-8365H输入输出模块接线图

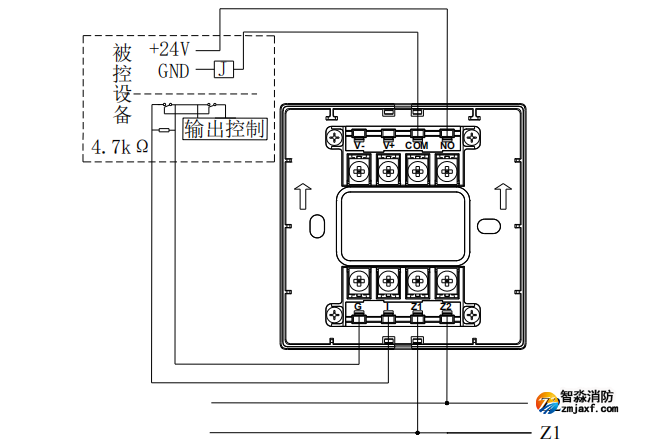

无源输出,输入常闭检线

  模块输入端如果设置为“常开检线”状态输入,模块输入线末端(远离模块端)必须并联一个4.7kΩ的终端电阻;模块输入端如果设置为“常闭检线”状态输入,模块输入线末端(远离模块端)必须串联一个4.7kΩ的终端电阻。

  模块输出触点端子COM和NO间有几十千欧电阻,导致工作时有微弱检线电流。部分被控设备如防火卷帘控制器、电梯控制箱等设备因其采用比较器或逻辑电平类输入、启动电流微小,容易受到线路或空间干扰自身产生误动作,不建议客户使用。如果必须使用,应参照被控设备的说明书在GST-LD-8365H模块和被控设备间加装中间继电器解决。若加装中间继电器,应依据GB25201标准,每年应对其性能至少检测一次,防止因灰尘聚积等外界因素导致其开关部位性能失效,如检测时发现存在问题,须及时清理或更换,避免因此带来被控设备失效问题。
