海湾83系列消防模块接线安装图教程

作者:海湾消防 文章来源:http://www.gstxf.com/ [ ]

海湾83系列消防模块接线安装图教程

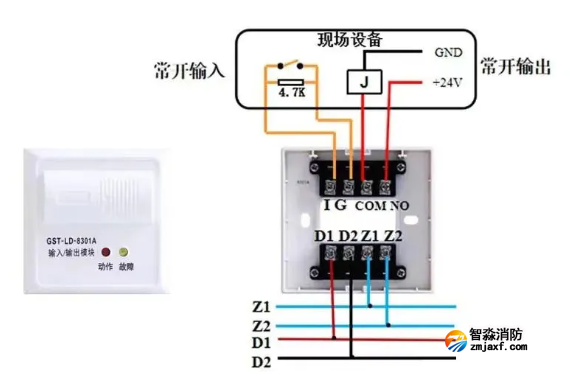

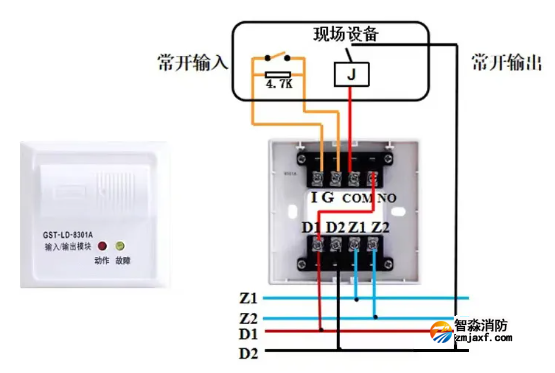

问:海湾GST-LD-8301A输入输出模块接线图是什么样的?





应用1:输入端为无源常开触点的接线方法;常用于输出检线电压由模块提供的排烟阀、送风阀、防火阀等。





应用2:输入端为无源常开触点的接线方法;用于输出检线电压由被控设备提供的卷帘门、水泵、风机等。

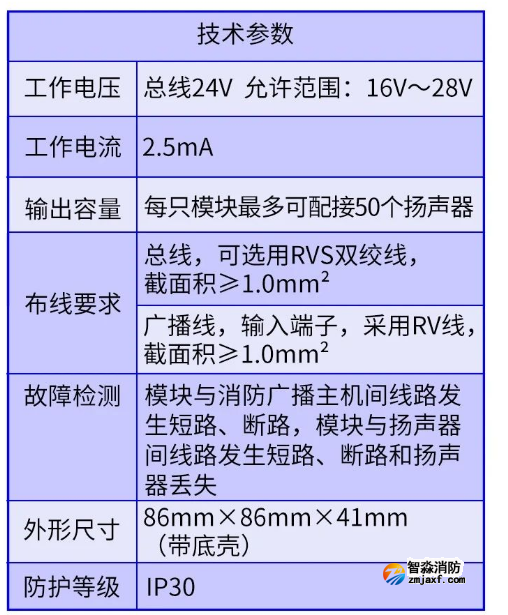

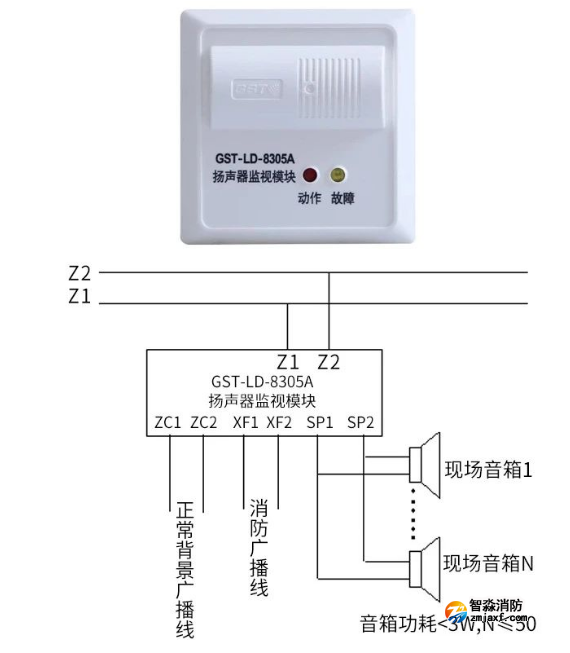

问:海湾GST-LD-8305A的广播扬声器模块接线图是什么样的?



问:海湾8302C与8361H分别怎么使用?


答:

8302C需与直接控制盘配接,接风机、水泵控制柜等

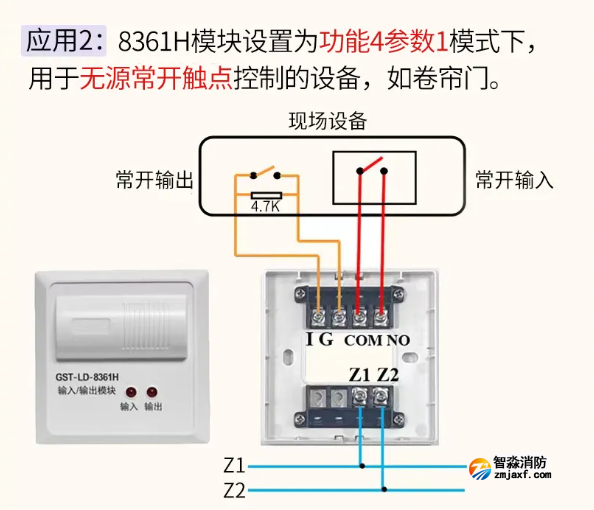

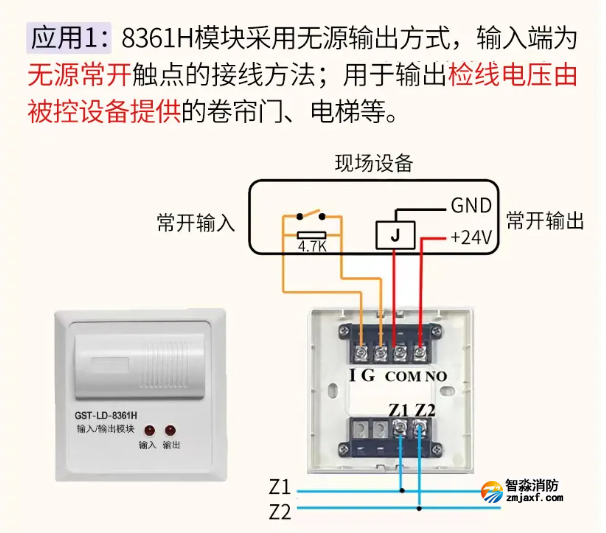

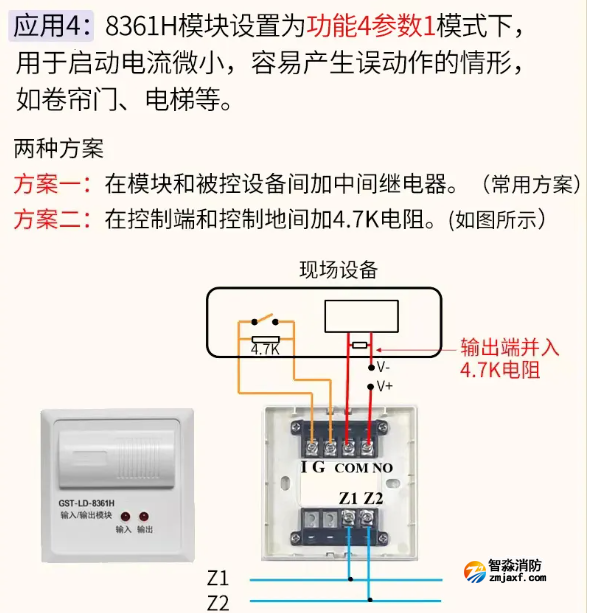

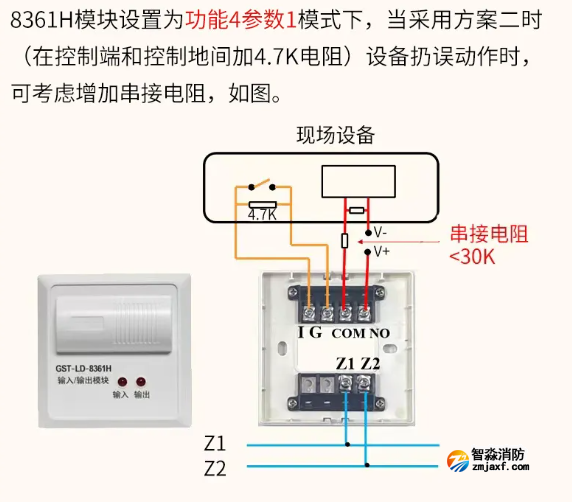

8361H用于输出检线电压由被控设备提供的卷帘门、电梯等









问:海湾两线制的,风机多线用什么型号的模块?


总线用什么型号的模块?

答:风机多线用ZD-02终端器;总线用8362H模块。
