钢筋识图入门学习,很强!

作者:www.gstxf.com 文章来源:海湾消防工程改造 [ ]

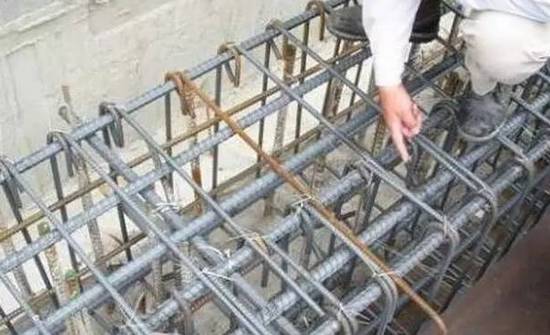

箍筋表示方法:

⑴ φ10@100/200(2) 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为双肢箍。

⑵ φ10@100/200(4) 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为四肢箍。

⑶ φ8@200(2) 表示箍筋为φ8,间距为200,双肢箍。

⑷ φ8@100(4)/150(2) 表示箍筋为φ8,加密区间距100,四肢箍,非加密区间距150,双肢箍。

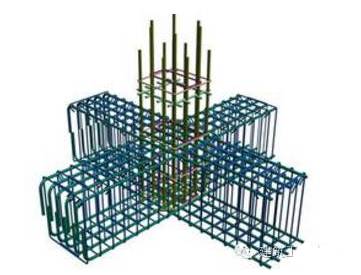

一、 梁上主筋和梁下主筋同时表示方法 :

⑴ 3Φ22,3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12,3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25,4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25,5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。


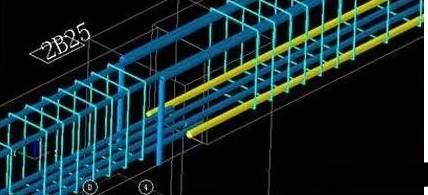

二、 梁上部钢筋表示方法:(标在梁上支座处)
⑴ 2Φ20 表示两根Φ20的钢筋,通长布置,用于双肢箍。
⑵ 2Φ22+(4Φ12) 表示2Φ22 为通长,4φ12架立筋,用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25,下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋,两根在角部,两根在中部,均匀布置。

三、 梁腰中钢筋表示方法:
⑴ G2φ12 表示梁两侧的构造钢筋,每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋,每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋,每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋,每侧两根Φ18。


四、 梁下部钢筋表示方法:(标在梁的下部)
⑴ 4Φ25 表示只有一排主筋,4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋,上排筋为2Φ25,下排筋4Φ25。
⑶ 6Φ25 (-2 )/4 表示有两排钢筋,上排筋为2Φ25,不伸入支座,下排筋4Φ25,全部伸入支座。

⑷ 2Φ25 + 3Φ22(-3)/ 5Φ25 表示有两排筋,上排筋为5根。2Φ25伸入支座,3Φ22,不伸入支座。下排筋 5Φ25,通长布置。


五、 标注示例:
KL7(3)300×700 Y500×250
φ10@100/200(2) 2Φ25
N4Φ18
(-0.100)
4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25
□———————————□———————□———————————□
4Φ25 2Φ25 4Φ25
300×700
N4φ10
KL7(3) 300×700 表示框架梁7,有三跨,断面宽300,高700。
Y500×250 表示梁下加腋,宽500,高250。
N4Φ18 表示梁腰中抗扭钢筋。
φ10@100/200(2) 2Φ25 表示箍筋和架立筋。
-0.100 表示梁上皮标高。

N2B12指梁的两个侧面共配2根12的受扭纵向筋(腰筋),每侧各配一根.

G2B12指梁的两个侧面共配置2根12的纵向构造筋(腰筋),每侧各配一根.

N是受扭筋的意思,G是构造筋的意思!

7 没有标注N 的就是构造钢筋G,G是15D,N是LaE
