加压送风余压监控系统安装图解

作者:海湾消防 文章来源:http://www.gstxf.com/ [ ]

加压送风余压监控系统安装图解


说明

1、余压值超过规范要求最大值时,余压探测器发出报警信号给余压控制器,动态步进式调整电动泄压阀开启角度进行泄压,并发出声光警报,余压值降至规范要求区间值时,余压探测器发出信号给余压监控器关闭电动阀停止泄压。

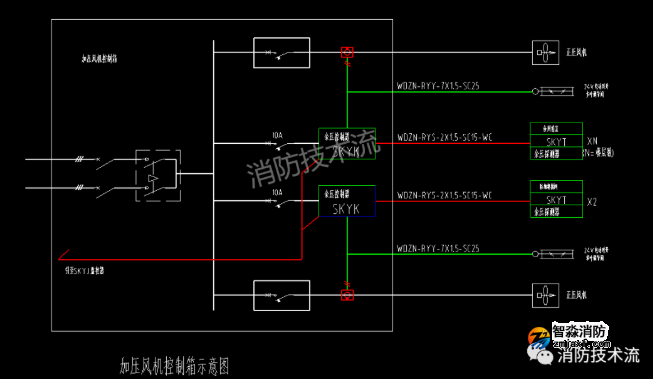

2、余压控制器导轨安装在加压送风机控制箱内,汉子液晶实时显示并存储各类故障报警和动作状态信息,控制器并联接入加压送风机控制箱内消防电源监控系统总线,所有信息实时上传至消防控制室消防电源监控器,便于值班人员掌握系统运行情况。

3、余压探测器汉子液晶实时显示余压值和温度值,测量余压范围为-100~100Pa,具有余压校验和温度补偿功能。

4、余压探测器有唯一地址码,由余压控制器通过无极限二总线通信并集中提供DC24V电源,沿楼梯间、前室楼板垂直敷设至加压送风机控制箱内控制器。

5、前室没测均安装余压监控器,楼梯间在约1/3和2/3高度处各设一台余压探测器,气管座采用阻燃材料,以86盒面板式固定在墙面上或根据现场情况吸顶安装。

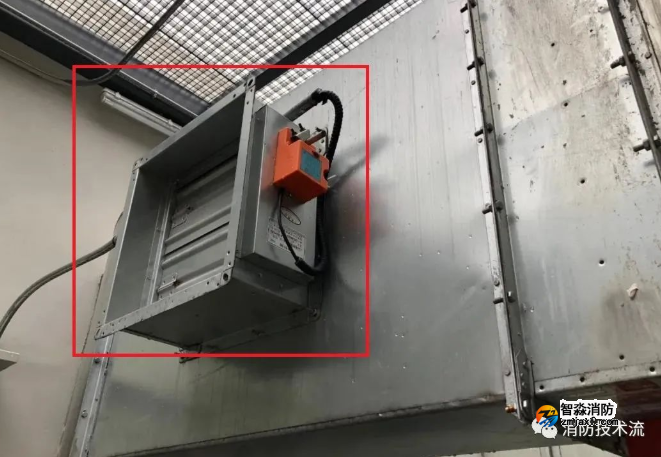

▲泄压阀
