弱电工程中强、弱电桥架的规格怎么选择?

作者:海湾消防 文章来源:http://www.gstxf.com/ [ ]

弱电工程中强、弱电桥架的规格怎么选择?

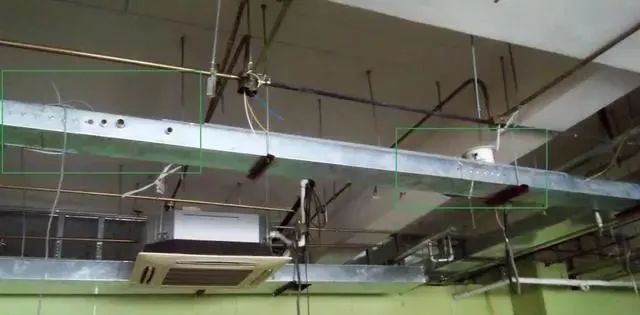

弱电网络系统是由不同的电子功能配区进行相互的关联组合,弱电网络系统中少不了强电架桥、弱电桥架系统,电缆桥架作为布线工程的一个配套项目,配电间及弱电间宜分别设置,如不具备此条件需合设时,应分别敷设在电气间两侧或采取隔离措施,以防止强电对弱电的干扰,桥架本身没有强弱电之分,但在安装过程中是有一定要求的,高低压电缆桥架应尽量分开安装,电气设计在线教学狄老师。那么强、弱电桥架的规格,怎么选择呢?
(1)强电线缆槽盒敷设
1)槽盒内的绝缘导线总截面积(包括外护套)不应超过槽盒内截面积的【40%】。
2)载流导体不宜超过【30】根。
3)电缆宜单层敷设,最多不应超过两层。
注:词表维耐火电缆槽盒常用规格尺寸,摘自《耐火电缆槽盒》GB 29415
(2)弱电线缆槽盒敷设
1)当控制和信号等非电力线路敷设于同一槽盒内时,绝缘导线的总截面积不应超过槽盒内截面积的【50%】。
依据《建筑电气工程施工质量验收规范》GB50303-2015 第 14.2.5 条:
1)同一槽盒内不宜同时敷设绝缘导线和电缆!
2)同一路径无防干扰要求的线路,可敷设于同一槽盒内;槽盒内的绝缘导线总截面积(包括外护套)不应超过槽盒内截面积的40%,且载流导体不宜超过30根。
3)当控制和信号等非电力线路敷设于同一槽盒内时,绝缘导线的总截面积不应超过槽盒内截面积的50%。
4)分支接头处绝缘导线的总截面面积(包括外护层)不应大于该点盒(箱)内截面面积的75%。
5)绝缘导线在槽盒内应留有一定余量,并应按回路分段绑扎,绑扎点间距不应大于1.5m;当垂直或大于45"倾斜敷设时,应将绝缘导线分段固定在槽盒内的专用部件上,每段至少应有一个固定点;当直线段长度大于3.2m时,其固定点间距不应大于1.6m;槽盒内导线排列应整齐、有序。
6)敷线完成后,槽盒盖板应复位,盖板应齐全、平整、牢固。
检查数量:按每个检验批的槽盒总长度抽查10%,且不得少于1m。
检查方法:观察检查并用尺量检查。
