在海湾火灾自动报警系统的工程实践中，设备编码表（也称地址编码表、点位表）是贯穿设计、施工、调试、验收和维保全周期的核心技术文档。很多新人调试员拿到工程图纸后直接上手编码，结果后期主机录入、联动编程、故障排查处处被动，根本原因就是没有在开工前把编码表编制好。本篇从实际工程出发，讲清楚编码表到底是什么、由哪些字段构成、应该按什么原则来编。
一、为什么必须先有编码表
海湾总线制报警系统中，每一只探测器、每一个模块都需要一个唯一的总线地址（即原码，范围1～242）。主机在回路总线上依靠这个地址识别设备。如果现场编码时没有统一规划，编到哪里算哪里，就会出现三个典型问题：一是重码，两个设备写了同一个地址，主机只认其中一个，另一个永远报故障；二是乱序，地址与楼层、房间毫无对应关系，后期维护人员看到主机上弹出一个地址号，根本不知道设备装在哪里；三是漏点，设计图纸上有200只探测器，实际只编了180只，验收时逐点测试才发现缺漏，返工代价极大。
编码表的作用，就是在设备上墙之前，先把"哪个回路、哪个地址、什么设备、装在什么位置、主机里叫什么名字"这几件事一一对应好。它既是现场编码的作业指导书，又是主机设备定义的录入依据，还是联动编程和验收测试的对照底单。
二、编码表必须包含的字段
一份合格的海湾设备编码表，至少应包含以下字段。这些字段不是可有可无的装饰，而是后续每个环节都要用到的硬信息。
字段 | 含义 | 说明与示例 |
|---|---|---|
序号 | 流水编号 | 从1开始顺序排列，便于清点设备总数。 |
回路号 | 设备所在总线回路 | 如1回路、2回路；海湾主机每回路最多接242个总线设备。 |

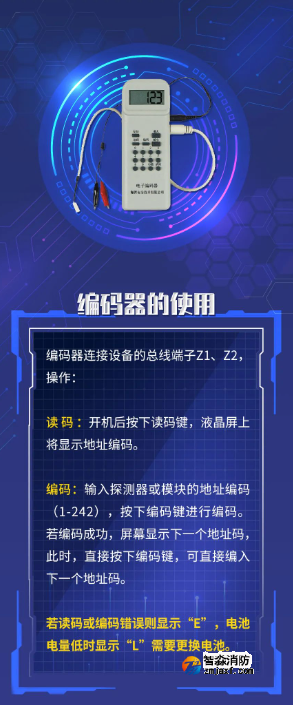

原码/地址号 | 设备总线上的物理地址 | 范围1～242，由电子编码器写入设备底座或模块。同一回路内不得重复。 |
设备类型 | 设备的种类 | 如光电感烟探测器、感温探测器、手动报警按钮、输入模块、输出模块、声光警报器等。 |
安装位置 | 设备实际安装地点 | 写到楼层+防火分区+房间/区域，如"3层东侧走廊""地下一层水泵房"。 |
二次码/用户编码 | 主机内显示用的六位编码 | 详见本篇第三节，体现楼层、分区、序号信息。 |
汉字注释 | 主机屏幕上显示的中文名称 | 如"3层东廊烟感""水泵房压力开关"，值班人员据此判断报警位置。 |
三、二次码（用户编码）的编排规则
海湾主机的设备定义中，除了原码，还有一个六位数字组成的"二次码"（也叫用户编码）。这个二次码不是随便写的，它承担着让值班人员从主机显示上快速判断设备所在位置的作用。推荐的编排方式如下：
第一位、第二位（楼层号）：取值00～99，对应设备所在楼层。地上一层写01，地上二层写02，以此类推。为方便地下部分，行业内约定俗成地将地下一层编为99、地下二层编为98、地下三层编为97，依此类推。
第三位（楼区/分区号）：取值0～9，用来区分同一楼层内的不同区域，如楼栋号、单元号、防火分区号。例如某层东侧为1、西侧为2，或A区为1、B区为2。
第四、五、六位（顺序号）：通常对应该设备在本区域内的流水序号，也可以直接引用设备的原码或在本层本区内的排列号。
举个完整的例子：3层东侧走廊第5只感烟探测器，二次码可以编为 031005——前两位03表示三层，第三位1表示东侧区域，后三位005表示该区域第5个设备。值班人员在主机上看到031开头的报警，立刻就知道是三层东侧出了事。这种编码方式的好处是"见码知位"，不需要每次都翻台账。
四、编制编码表的四条实用原则
第一，按回路分段、按楼层连续。不要把一个楼层的设备拆散到多个回路里，也不要让一个回路的地址跨越太多楼层。合理的做法是：一个回路先装完地下层，再逐层往上；同一回路内地址号从1开始顺序使用，避免跳号过大造成地址空间浪费。
第二，预留余量。每回路242个地址不要全部占满，建议预留10%～20%的空地址，为后期改造、增加设备留余地。如果一开始就把地址用满，后期想加一只探测器都没有空余位置，只能重新调整一片区域的编码，代价很大。
第三，设备类型尽量同段集中。比如同一回路内1～80号安排探测器，81～120号安排模块，这样在主机上查看注册信息时，按地址段就能大致判断设备类型，调试和排故都更高效。
第四，编码表与图纸同步标注。编码表定稿后，一定要把每个地址号用铅笔或记号笔标注在施工图纸的对应设备旁边。施工人员按图编码，调试人员按图核对，三者一致，才不会出现"表上写的、图上画的、现场装的"三者对不上的混乱局面。
五、编制阶段最容易犯的几个错误
实际工程中，编码表出问题往往不是因为不懂规则，而是图省事。常见的坑包括：不同防火分区的设备共用同一个楼层段，导致二次码区分度不够；地下楼层没有按99、98约定处理，而是从00开始，与地上层混淆；模块和探测器混编在同一地址段，后期无法凭地址快速判断设备类型；最严重的是编码表定稿后现场随意改号，表号不符，等到主机录入时才发现大面积对不上。
正确的做法是：编码表一旦下发现场，任何修改都必须走"现场反馈→编码表更新→同步图纸"的闭环，由专人维护版本。这份表不是一次性表格，而是整个项目生命周期内的动态技术档案。
