海湾隔爆JTG-UM-GST9616 点型红外火焰探测器接线安装及调试使用说明

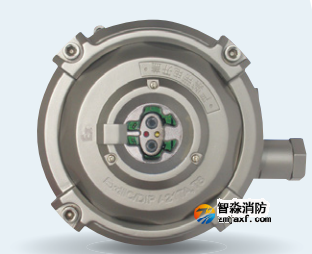

一、 海湾隔爆JTG-UM-GST9616 点型红外火焰探测器概述
海湾JTG-UM-GST9616 点型红外火焰探测器(以下简称探测器)是一种复合红外火焰探测器,它可以通过探测火焰在红外光区两个波段的光信号来判断火灾。
本探测器适用于探测含碳材料产生的明火燃烧,应用于火灾初期以火焰为主的大空间场所,户内、外均可使用。
本探测器对于太阳光、人工光源、热辐射等干扰不会发生误报警,工作稳定可靠。
本探测器具有编码和非编码两种工作模式。工作在编码模式时,探测器可直接与我公司生产的火灾报警控制器以总线方式连接,探测器从总线获取电源并通过总线传递信息。工作在非编码模式时,探测器需要DC24V 电源供电,通过继电器触点向外传递信息。
本探测器为隔爆型产品,既可以用于一般民用场所,也可以用于工业危险场所,如爆炸性气体环境的 1 区、2 区和可燃性粉尘场所的 21 区、22 区。
二、 海湾隔爆JTG-UM-GST9616 点型红外火焰探测器技术特性
1.工作电压:
编码模式:总线供电,电压范围:DC16V~DC28V
非编码模式:DC24V 供电,电压范围:DC20V~DC28V
2.工作电流:
编码模式:监视电流≤2mA,报警电流≤4mA; 非编码模式:监视电流≤19mA,报警电流≤35mA
3.灵敏度等级:
探测器共有三个灵敏度等级,其灵敏度级别满足 GB 15631-1995 的要求。
探测器出厂设置为 I 级灵敏度,为最高灵敏度。用户可根据场所的需要降低灵敏度等级。使用我公司生产的电子编码器可以现场更改探测器的灵敏度等级。
4.探测范围:

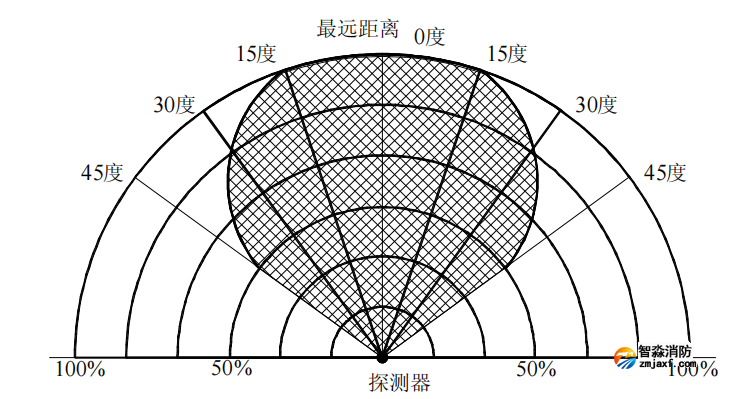

探测器探测的最远距离对应 I 级灵敏度为 25m,II 级灵敏度为 17m,III 级灵敏度为 12m。探测距离与角度的对应关系如图 1 所示,阴影部分为可探测范围。图中半圆弧代表探测距离,按百分比给出。
图 1探测角度范围
说明:探测器向空间各个方向探测的角度范围相同,图 1 所示为一个剖面。
5.响应时间≤30s;
6.指示灯:红色 LED:监视状态时周期性闪亮,火警时长亮; 黄色 LED:监视状态时熄灭,故障时长亮;
7.触点输出:
1)探测器工作在编码模式时,不使用触点输出,触点信号无效。
2)探测器工作在非编码模式时,有火警触点输出和故障触点输出。火警触点输出:无源常开触点,触点容量为 1A/30VDC;
故障触点输出:无源常开触点,触点容量为 1A/30VDC。
8.使用环境:
温度:-20℃~+55℃
相对湿度≤95%,不凝露
9.防护等级:IP66
10.外形尺寸:
166mm×235mm×199mm(带调节架)
11. 安装孔距:125.5mm×80mm
12.壳体材料和颜色:不锈钢,金属灰色
13.电缆要求:
1)编码模式:与控制器总线连接,使用线芯截面≥1.0mm2 的 RVS 双绞线;
2)非编码模式:与 DC24V 电源连接,使用线芯截面≥1.0mm2,电缆外径为φ8mm~φ10mm的电缆,建议使用铜芯多股导线的电缆;
3)应符合使用环境的要求,如防爆、耐热、耐腐蚀、防火等。
14.重量:
探测器4.8kg
调节架1.3kg
15.防爆标志:Exd II CT6/DIP A21 TA,T6
防爆合格证编号:CNEx06.0429
16. 执行标准:GB 3836.1-2000,GB 3836.2-2000,GB 12476.1-2000,GB 15631-1995
三、 海湾隔爆JTG-UM-GST9616 点型红外火焰探测器结构特征与工作原理
1.探测器结构示意图如图 2 所示。
2.调节架可沿轴心转动 60°,调节架外形示意图如图 3 所示。

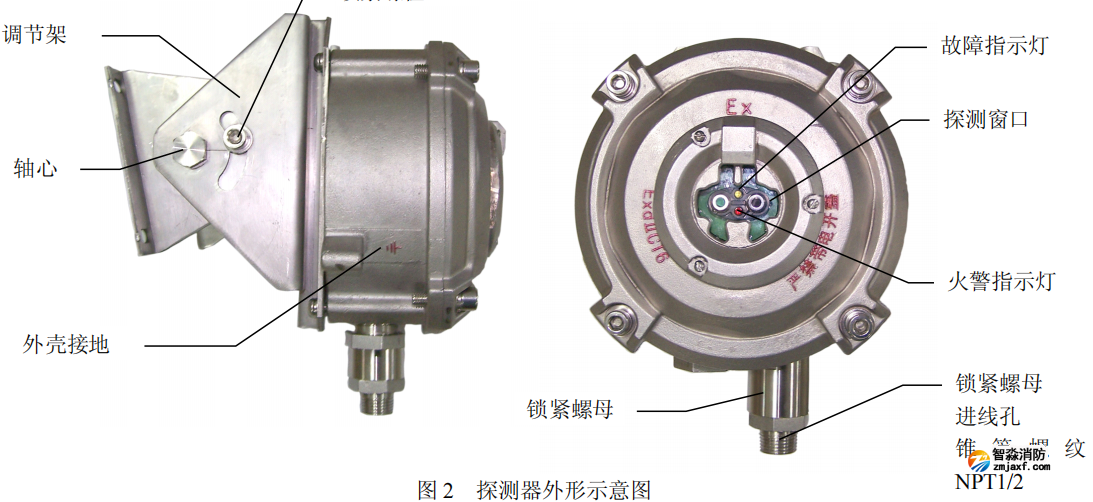

图 2 探测器外形示意图

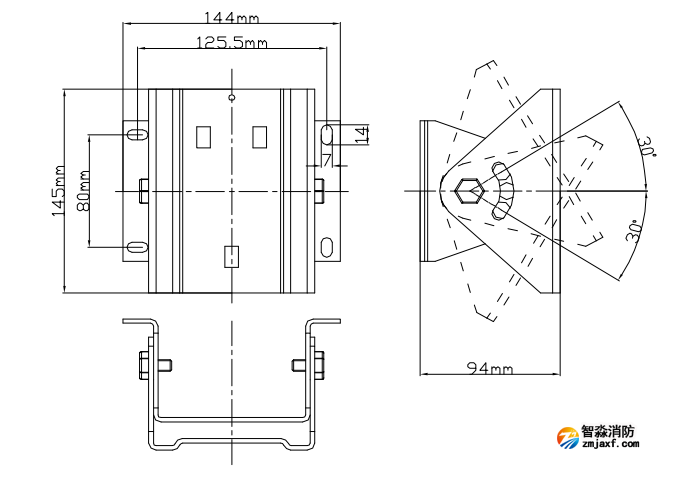

图 3 壁挂安装用调节架的外形示意图
3.工作原理
探测器采用两个热释电传感元件作为红外传感器,通过两个信号处理通道,在红外光谱区的两个波段上分别对火焰光信号和背景光信号的辐射变化作出响应。探测器利用微处理器对火焰通道的信号和背景通道的信号进行分析,判断有无火焰存在。
四、 海湾隔爆JTG-UM-GST9616 点型红外火焰探测器安装与布线
1、安装
安装前应首先检查外壳是否完好无损,标识是否齐全,确认无误后,对探测器进行编码(适用于编码模式)和设置灵敏度级别。对于非编码模式时,探测器应再增加一个进线孔。然后按照图 4 所示步骤进行安装。

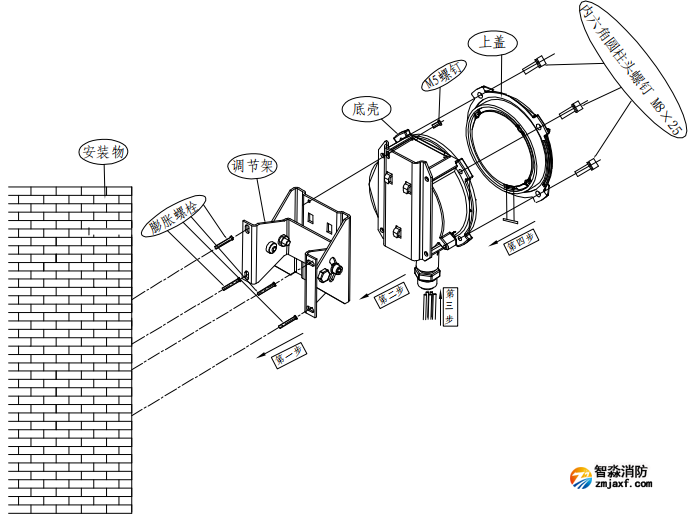

图 4 探测器安装示意图
第一步:安装调节架
先将调节架用四只 M6 膨胀螺栓固定在墙壁上,应固定牢靠,定位后将螺栓拧紧。第二步:安装底壳
将探测器底壳部件上的护罩取下(护罩如图 5 所示),保留连接螺钉、垫圈,然后将底壳的底板挂在调节架上,并用一个 M5 的螺钉固定。

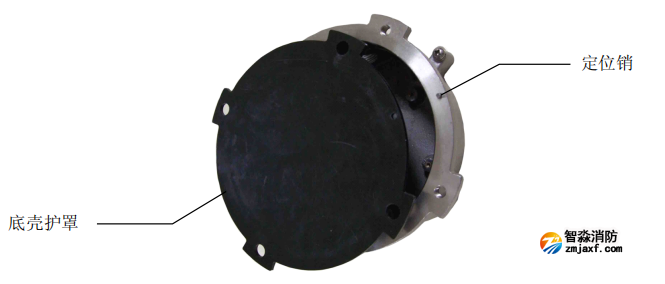

图 5 底壳护罩示意图
请参照“布线”部分。第四步:安装上盖
取下上盖的护套(如图 6 所示),将上盖排线插到底壳接口板的 XT4 上。接着将上盖安装到底壳上,上盖与底壳安装时注意底壳的定位销要与上盖的 U 形槽对应。使用内六角扳手拧紧上盖上四根内六角螺钉。其中,底壳、上盖连接应牢固,透明窗无划伤、裂纹,进线孔处应有密封圈(密封圈外形示意图如图 7 所示),外壳应可靠接地,接地标识处有接地线。

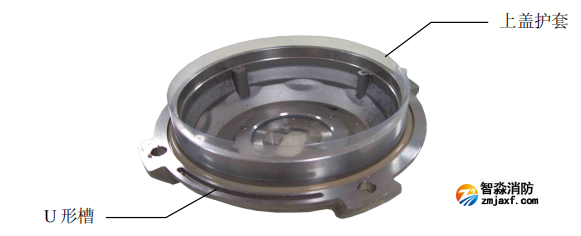

图 6 上盖护套外形示意图

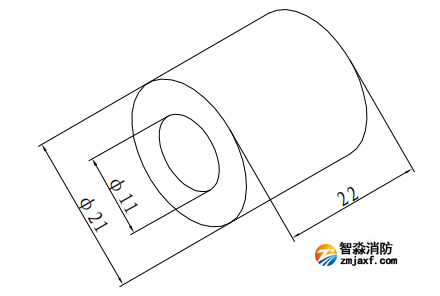

图 7 密封圈示意图
最后,调节调节架,使探测器正对被保护区域,定位后将调节架两侧的锁紧螺栓拧紧。
注意:探测器的安装应满足相应安装规范的要求,并保证探测器外壳完好无损,遇到异常现象请及时通知安装方进行处理。严禁带电开盖进行现场维修。
2、布线
1)在爆炸危险场所,布线必须符合爆炸危险场所规定相应的要求。探测器连接电缆可选用铜芯屏蔽电缆或防爆软管,如选用防爆软管,防爆软管与探测器接头处螺纹应参考探测器锁紧螺母外螺纹尺寸(如图 2 所示)。
2)将电缆芯剥去外皮留出金属导线 5mm,依次将电缆穿过锁紧螺母、金属垫圈、密封橡胶套,进入探测器内部。
3)将电缆屏蔽层与探测器的保护地相连接,如图 8 所示。

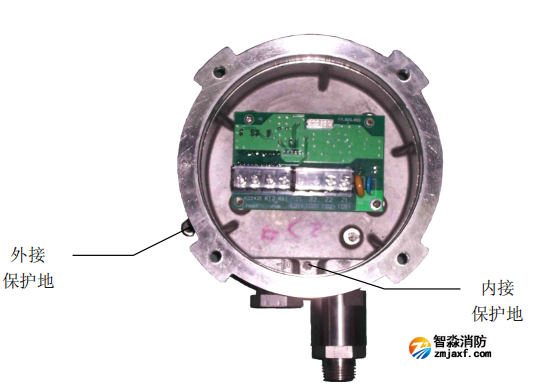

图 8 探测器保护地示意图
4)现场安装时,如果探测器采用编码模式工作,总线无极性连接探测器的接线端子 Z1(D1)、 Z2(D2)即可。接线端子示意图如图 9 所示。

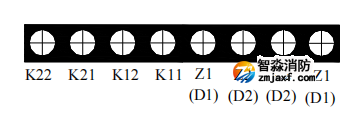

图 9 接线端子示意图
如果探测器采用非编码模式工作,DC24V 电源线无极性连接探测器的接线端子 Z1(D1)、 Z2(D2),接线端子 K11、K12 为火警无源输出触点,接线端子 K21、K22 为故障无源输出触点。如图 10 所示。

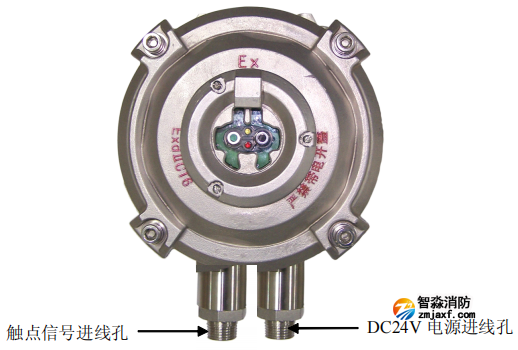

图 10 非编码模式的电缆连接示意图
5)接线完成后,用工具将锁紧螺母拧紧。说明:
1.探测器工作在编码模式时,探测器只有一个进线孔,另一个进线孔用堵头堵死,如图 8
所示。
2.探测器工作在非编码模式时,探测器有两进线孔,如图 10 所示。
五、 海湾隔爆JTG-UM-GST9616 点型红外火焰探测器测试
警告:请待全部探测器都安装完毕后再接通电源,工作 60s 以后进行测试。
1.探测器安装结束后或每次定期维护保养后必须进行测试。
2.测试内容:
1)编码模式的探测器,上电工作后应能被控制器注册;处于监视状态时红色指示灯应周期性闪亮;探测器通电工作 20 分钟后,在其正前方距离 1.5m 左右点燃红外光源,探测器 30s 内应报警并点亮火警指示灯;控制器可以复位探测器使其恢复到正常监视状态。
2)非编码模式的探测器,上电工作处于监视状态时红色指示灯应周期性闪亮;探测器通电工作 20 分钟后,在其正前方距离 1.5m 左右点燃红外光源,探测器 30s 内应传送出火警触点信号并点亮火警指示灯。
3.编码模式的探测器,测试结束后,通过控制器发出通讯命令使探测器复位,并通知有关管理部门系统恢复正常。
4.非标模式的探测器,测试结束后,直接断电,并通知有关管理部门系统恢复正常。
5.在测试过程中不合格的探测器按“维护保养”进行清洁处理,然后再进行测试,如仍不能通过测试,则应返回维修。
六、 海湾隔爆JTG-UM-GST9616 点型红外火焰探测器使用及操作
1.探测器在上电后约 5s 自检,两个指示灯同时闪亮;
2.探测器可自动识别工作模式:如果总线供电,探测器自动工作在编码模式;如果 DC24V 电源供电,探测器自动工作在非编码模式。探测器上电,经过 10s 后自动完成工作模式识别,进入相应工作模式;
3.电子编码器可对探测器进行灵敏度级别设定。设定 1 时为 I 级灵敏度;设定 2 时为 II 级灵敏度;设定 3 时为 III 级灵敏度。灵敏度级别设定和编码方法可参照我公司生产的《GST-BMQ-1B 型电子编码器安装使用说明书》进行。
4.探测器采用编码模式工作时,可通过电子编码器进行现场编码,编码范围在 1~242 之间;探测器与总线连接后上电即可工作。
5.探测器采用非编码模式工作时,一个进线接头连接 DC24V 电源线,火警触点和故障触点信号线通过另一个进线接头接到外部输入设备中。上电后探测器即可正常工作。
七、 海湾隔爆JTG-UM-GST9616 点型红外火焰探测器常见故障及维修
常见故障及维修方法见表 1。
表 1 常见故障及维修方法
常见故障 | 维修方法 |
指示灯不闪烁 |
检查电缆连接是否正常。如果正常,更换探测器。 |
触点信号有误 (非编码方式) | |
注册不成功 (编码方式) |
更换探测器 |
八、 海湾隔爆JTG-UM-GST9616 点型红外火焰探测器维护保养
1.探测器的探测窗口至少每季度清洁一次。
2.探测器在清洁前,应通知有关管理部门,系统将进行维护,会因此而临时停止工作。同时应切断将进行维护的区域或系统的逻辑控制功能,以免造成不必要的报警联动。
3.探测器清洁后应进行测试,测试正常才能使用。
九、 海湾隔爆JTG-UM-GST9616 点型红外火焰探测器注意事项
1.在进行维护保养时,应小心以避免损坏探测器。
2.应严格按有关爆炸危险场所安全规定进行安装与维修。
3.严禁在现场带电开盖。
4.外壳应接地良好。
5.电弧焊在距离探测器 5m 内工作时,可能引起探测器误报。
6.探测器不宜安装在以下场所环境中:
1)可能发生无焰火灾的场所;
2)火焰出现前有浓烟扩散的场;
3)探测器的“视线”易被遮挡的场所;
4)探测器窗口易被阳光直射的场所;
5)经常会使探测器振动的场所。
十、 海湾隔爆JTG-UM-GST9616 点型红外火焰探测器备附件
1.安装使用说明书 1 本
2.M6×60 的膨胀螺栓 4 个
3.M5×10 的螺钉 1 个
4.调节架 1 个
5.内六角扳手 1 个
